щении маховика 5 шпиндель получает поступательное движение и, поднимаясь вверх вместе с клапаном 1, открывает отверстие в нижней части корпуса, куда и проходит жидкость, а затем по отверстию во фланце 9 переходит в трубопровод системы. Для избежания утечки жидкости между шпинделем 3 и корпусом установлено сальниковое уплотнение 20. Герметизация фланца 9 и корпуса осуществлена прокладкой 8. Для избежания утечки жидкости между стаканом 7, корпусом и фланцем 10 установлены прокладки 11.

101







Задания варианта 11



11.1







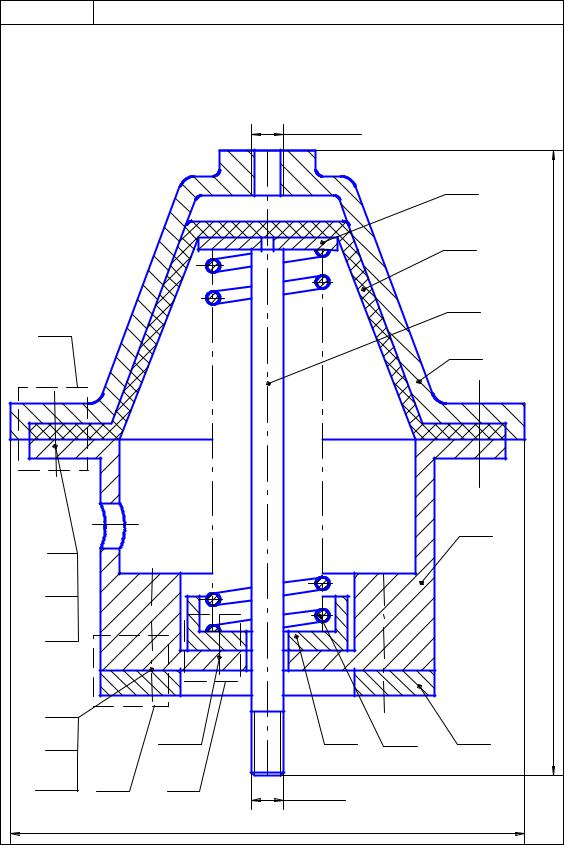

Камера диафрагменная

По данным спецификации изобразить следующие соединения:

А — болтовое — крышки 2 с корпусом 1;





Б — винтовое — опоры 6 с корпусом 1;





В — шпилечное — основания 5 с корпусом 1











M10x1















7











4

A









3









2





















195

9









1















10

6

8

5

15

В

Б

M10





















З160











102





11.2



Завершить спецификацию камеры диафрагменной



















мрФоат

оЗна

оПз.

Обозначение

Наименование

лоК.

Приме-











чание

























































Документация





























КИКГ.ХХХХХХ.011СБ

Сборочный чертеж































Детали



























1

КИКГ.ХХХХ01.011

Корпус

1









2

КИКГ.ХХХХ02.011

Крышка

1









3

КИКГ.ХХХХ03.011

Шток

1









4

КИКГ.ХХХХ04.011

Диафрагма

1









5

КИКГ.ХХХХ05.011

Основание

1









6

КИКГ.ХХХХ06.011

Опора

1







7

КИКГ.ХХХХ07.011

Шайба

1









8

КИКГ.ХХХХ08.011

Пружина

1





























Стандартные изделия



























9



Болт М8... ГОСТ 7798-70

4









10



Винт М4... ГОСТ 1491-72

4













Гайка ... ГОСТ 5915-70















Гайка ... ГОСТ 5915-70















Шайба ... ГОСТ 6402-70















Шайба ... ГОСТ 11371-78











15



Шпилька М6... ГОСТ 22034-76

4



































103

11.3.Задание по созданию чертежей деталей и сборок

Завершить оформление сборочного чертежа и специ-

фикации.

Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и основания 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 5.

11.4.Данные для заполнения раздела «Стандартные изделия»

Сое-

Наименование

Материал

Покрытие

Тол-

щина

дине-







покры-

ние







тия



Болт М8…

Сталь 35Х

Медь-

9 мкм

Бол-

никель

товое

Гайка … (исполнение 1)

Сталь 20

То же

То же



Шайба …(исполнение 2)

Сталь 20

То же

То же

Вин-





Окисное



Винт М4…(класс точности В)

Сталь 35

пропитан-

-

товое







ное маслом









Фосфатное,



Шпи-

Шпилька М6…

Сталь 20

пропитан-

-

леч-





ное маслом



ное

Гайка…(исполнение 2)

Сталь 10

То же

-



Шайба…(толщина нормальная)

Сталь 65Г

То же

-

Описание камеры диафрагменной. Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении.

Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы, через отверстие крышки 2 шайба 7 перемещает шток 3, соединенный с приводом машины.

При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.

Корпус 1 крепится к основанию шпильками 15, гайками и шайбами.

Крышка 2 соединяется с корпусом 1 болтами 9, гайками и шайбами. Опора 6 крепится к корпусу 1 винтами 10.

104

Задания варианта 12

12.1

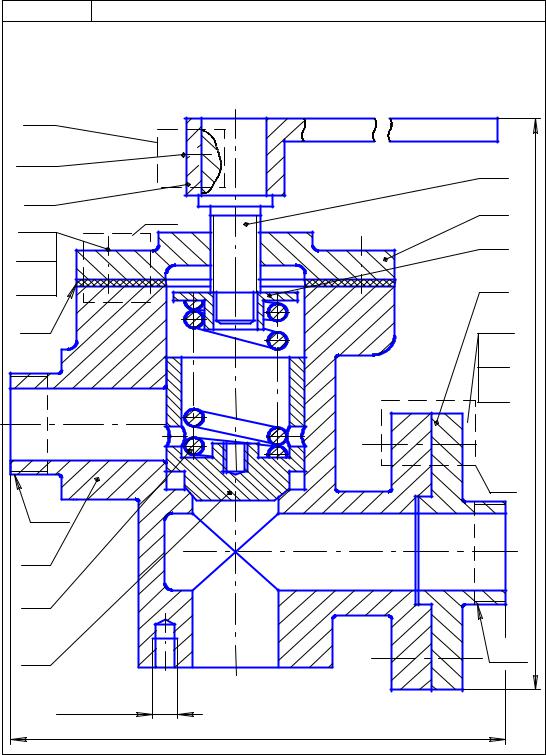

Клапан перепускной

По данным спецификации изобразить следующие соединения:

А – болтовое – фланца 3 с корпусом 1;



Б – винтовое – рукоятки 8 и винта 5;



В – шпилечное – крышки 4 с корпусом 1



Б



12

5



8

4

В

6



17

3

9

11



200



А

G1



1



7



2

G1

4 отв. М8



160
