12.2 |
|
Завершить спецификацию клапана перепускного |
|||||||
|
|
|
|
|
|
|
|
|
|
орФмат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол. |
Приме- |
|||
чание |
|||||||||
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КИКГ.ХХХХХХ.012СБ |
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Детали |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
КИКГ.ХХХХ01.012 |
Корпус |
1 |
|
|
|
|
|
|
2 |
КИКГ.ХХХХ02.012 |
Клапан |
1 |
|
|
|
|
|
|
3 |
КИКГ.ХХХХ03.012 |
Фланец |
1 |
|
|
|
|
|
|
4 |
КИКГ.ХХХХ04.012 |
Крышка |
1 |
|
|
|
|
|
|
5 |
КИКГ.ХХХХ05.012 |
Винт |
1 |
|
|
|
|
|
|
6 |
КИКГ.ХХХХ06.012 |
Седло |
1 |
|
|
|
|
|
|
7 |
КИКГ.ХХХХ07.012 |
Пружина |
1 |
|
|
|
|
|
|
8 |
КИКГ.ХХХХ08.012 |
Рукоятка |
1 |
|
|
|
|
|
|
9 |
КИКГ.ХХХХ09.012 |
Прокладка |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
11 |
|
Болт М10 ... ГОСТ 7805-70 |
4 |
|
|
|
|
|
|
12 |
|
Винт М6 ... ГОСТ 1479-93 |
2 |
|
|
|
|
|
|
|
|
Гайка М ... ГОСТ 5915-70 |
|
|
|
|
|
|
|
|
|
Гайка М ... ГОСТ 5927-70 |
|
|
|
|
|
|
|
|
|
Шайба ... ГОСТ 6402-70 |
|
|
|
|
|
|
|
|
|
Шайба ... ГОСТ 11371-78 |
|
|
|
|
|
|
|
17 |
|
ШпилькаМ8 ... ГОСТ22032-76 |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
106
12.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 4.
12.4. Данные для заполнения раздела «Стандартные изделия»
Соеди- |
Наименование |
Материал |
Покрытие |
Толщи- |
на по- |
||||
нение |
|
|
|
крытия |
|
Болт М10х1,25… |
Сталь 30 |
Цинковое, |
- |
Болто- |
хроматир.. |
|||
|
|
Цинковое, |
|
|
вое |
Гайка … (исполнение 1) |
Сталь 20 |
- |
|
|
|
|
хроматир. |
|
|
Шайба …(исполнение 2) |
Сталь 10 |
Цинковое |
- |
Винто- |
|
|
Фосфатное, |
|
Винт М6…(класс точности А) |
Сталь 40Х |
пропитан- |
- |
|
вое |
|
|
ное маслом |
|
|
|
|
|
|
|
Шпилька М8… |
Сталь 40Х |
Никелевое |
6 мкм |
Шпи- |
Гайка…(исполнение 2) |
Сталь 35X |
Никелевое |
6 мкм |
|
|
Фосфатное, |
|
|
лечное |
|
|
|
|
Шайба…(толщина нормальная) |
Сталь 65Г |
пропитан- |
- |
|
|
|
|
ное маслом |
|
Гайкой |
Гайка М16х1,5… |
Сталь 35Х |
Цинковое |
- |
со |
Шайба … |
Ст. 3 |
То же |
- |
шплин- |
Шплинт … |
Сталь |
То же |
- |
том |
|
Мт 1 |
|
|
Описание клапана перепускного. Перепускные предохрани-
тельные клапаны являются элементами системы, в которой возможно повышение давления, но оно не желательно.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие поступает к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется натяжением пружины 7 посредством рукоятки 8, посаженой на ходовой винт 5. Пружина, сжатая винтом, прижимает клапан к корпусу 1.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в за-
107
пасную емкость.
Когда давление упадет до величины, равной силе тяжести пружины, последняя закроет клапаном отверстие и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 8 закреплена на винте 5 установочным винтом 12. Крышка 4 посредством прокладки 9 и шпилек 17 плотно крепится к корпусу I. Фланец 3 к корпусу присоединяется болтами.
108

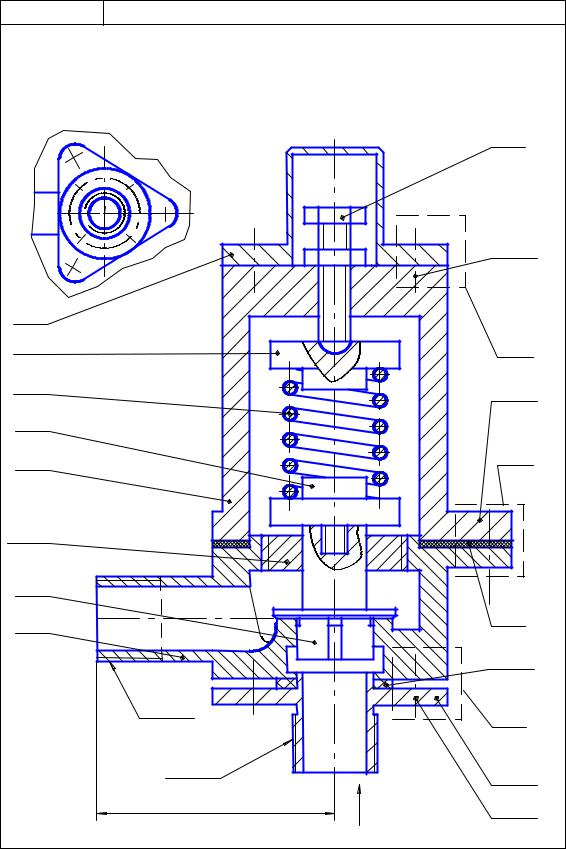

Задания варианта 13 |
|
|
13.1 |
Клапан предохранительный |
|
По данным спецификации изобразить следующие соединения: |
||
Б – болтовое – стакана 3 с корпусом 1; |
|
|
В – винтовое – колпака 7 со стаканом 3; |
|
|
Г – шпилечное – фланца 11 с корпусом 1 |
|
8 |
A (1:2) |
|
|
|
|
14 |
7 |
|
|
6 |
|
В |
5 |
|
13 |
4 |
|
|
3 |
|
Б |
12 |
|
|
2 |
|
9 |
1 |
|
|
|
|
10 |
G3/4 |
|
Г |
G3/4 |
|
11 |
74 |
А |
19 |
|
||
109 |
|
|
13.2 |
|
Завершить спецификацию клапана предохранительного |
|||||
|
|
|
|
|
|
|
|
мрФоат |
оЗна |
оПз. |
Обозначение |
Наименование |
лКо. |
Приме- |
|
|
|
|
|
чание |
|||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КИКГ.ХХХХХХ.013СБ |
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
КИКГ.ХХХХ01.013 |
Корпус |
1 |
|
|
|
|
|
|
|
|
||
|
|
2 |
КИКГ.ХХХХ02.013 |
Клапан |
1 |
|
|
|
|
3 |
КИКГ.ХХХХ03.013 |
Стакан |
1 |
|
|
|
|
4 |
КИКГ.ХХХХ04.013 |
Тарелка |
1 |
|
|
|
|
5 |
КИКГ.ХХХХ05.013 |
Пружина |
1 |
|
|
|
|
6 |
КИКГ.ХХХХ06.013 |
Тарелка |
1 |
|
|
|
|
7 |
КИКГ.ХХХХ07.013 |
Колпак |
1 |
|
|
|
|
8 |
КИКГ.ХХХХ08.013 |
Винт регулировочный |
1 |
|
|
|
|
9 |
КИКГ.ХХХХ09.013 |
Прокладка |
1 |
|
|
|
|
10 |
КИКГ.ХХХХ10.013 |
Кольцо |
1 |
|
|
|
|
11 |
КИКГ.ХХХХ11.013 |
Фланец |
1 |
|
|
|
|
12 |
КИКГ.ХХХХ12.013 |
Втулка |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
13 |
|
Болт М8...ГОСТ 7798-70 |
3 |
|
|
|
|
14 |
|
Винт М6...ГОСТ 17473-80 |
4 |
|
|
|
|
|
|
Гайка ГОСТ 5915-70 |
|
|
|
|
|
|
|
Гайка ГОСТ 5915-70 |
|
|
|
|
|
|
|
Шайба ГОСТ 6402-70 |
|
|
|
|
|
|
|
Шайба ГОСТ 6402-70 |
|
|
|
|
|
19 |
|
Шпилька М6... ГОСТ22034-76 |
4 |
|
|
|
|
|
|
|
|
|
|
