5.2



Завершить спецификацию пневмоцилиндра





























рФомат

оЗна

Поз.

Обозначение

Наименование

Кол.

чание



















Приме-



































Документация





































КИКГ.ХХХХХХ.005СБ

Сборочный чертеж







































Детали



































1

КИКГ.ХХХХ01.005

Корпус

1













2

КИКГ.ХХХХ02.005

Крышка

1













3

КИКГ.ХХХХ03.005

Основание

1











4

КИКГ.ХХХХ04.005

Поршень

1













5

КИКГ.ХХХХ05.005

Пружина

1













6

КИКГ.ХХХХ06.005

Шток

1











7

КИКГ.ХХХХ07.005

Прокладка

2





































Стандартные изделия



































8



Болт М10 ... ГОСТ 7798-70

4

















Гайка М ... ГОСТ 5915-70



















Гайка М ... ГОСТ 5915-70















11



Гайка М ... ГОСТ 5918-73

1

















Шайба ... ГОСТ 6402-70



















Шайба ... ГОСТ 11371-78



















Шайба ... ГОСТ 11371-78















15



ШпилькаМ12 ... ГОСТ22032-76

4













16



Шплинт ... ГОСТ 397-79

1













17



Кольцо 065-075-58



















ГОСТ 9833-73

1

























81

5.3. Задание по созданию чертежей деталей и сборок

Завершить оформление сборочного чертежа и спецификации.

Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и основания 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Выполнить по ГОСТ 2.317—69 аксонометрическое изображение

свырезом одной четверти шпилечного соединения деталей 1 и

3.

5.4. Данные для заполнения раздела «Стандартные изделия»

Сое-

Наименование

Материал

Покрытие

Тол-

щина

дине-







покры-

ние







тия

















Окисное,



Бол-

Болты М 10х1,25 …

Сталь 30

пропитан-

-





ное маслом



товое







Гайка …(исполнение I.)

Сталь 20

То же

-



Шайба… (исполнение 1)

Ст. 08

То же

-







Фосфатное,



Шпи-

Шпилька M12…

Сталь 30

пропитан-

-

леч-





ное маслом



ное

Гайка…(исполнение 2).

Сталь 20

То же

-



Шайба… (нормальной толщины.

Сталь 65Г

То же

-

Гайкой

Гайка М16х1,5…

Сталь 35

Никелевое

-

Шайба … (исполнение 2)

Ст. 3

То же

9 мкм

со





Фосфатное,



шплин







Шплинт…

Ст. 3

пропитан-

-

том





ное маслом











Описание пневмоцилиндра. Пневмоцилиндры по принципу действия подразделяются на односторонние и двухсторонние. В одностороннем цилиндре сжатый воздух подается только в одну сторону от поршня 3. Обратный ход поршня осуществляется под действием пружины 5. Уплотнения служат для предотвращения утечки воздуха из полости с высоким давлением в полость с низким давление. Наиболее широко используют для уплотнения соединений кольца 17 из маслостойкой резины. Прокладки 7 обеспечивают плотное прилегание крышки 2, основания 4 к корпусу 1 посредством болтов 8, шпилек 15, гаек, шайб.

82

Задания варианта 6



6.1



Кран спускной

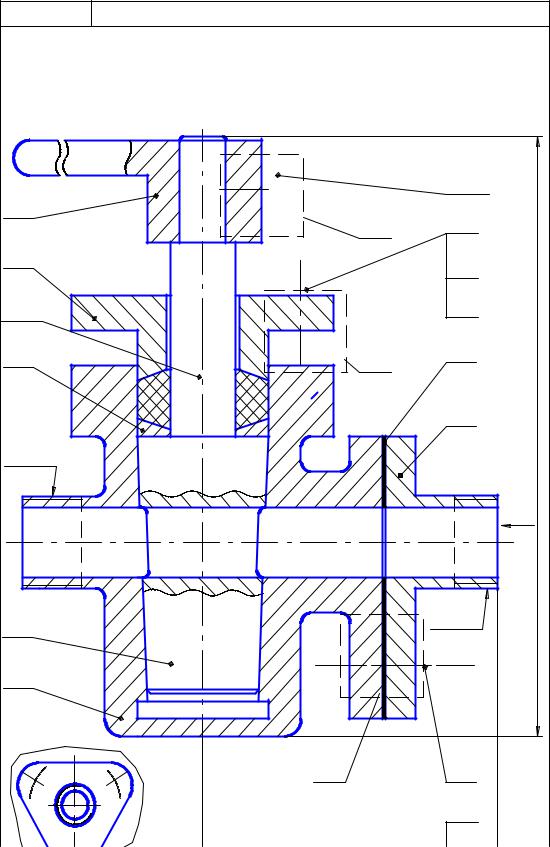

По данным спецификации, изобразить следующие соединения:

A — болтовое — фланца 7 с корпусом 1;





Б — винтовое — рукоятки 5 и пробки 2;





В — шпилечное — втулки сальника 4 с корпусом 1



5



10

Б



4







16



15

3

В

6





7

G3/4



170









Г

2



G3/4

1





Г(1:2,5)







А

9

83







6.2



Завершить спецификацию крана спускного























Формат

Зона

Поз.

Обозначение

Наименование

Кол.

Приме-



чание

































Документация





























КИКГ.ХХХХХХ.006СБ

Сборочный чертеж































Детали



























1

КИКГ.ХХХХ01.006

Корпус

1









2

КИКГ.XXXX02.006

Пробка

1









3

КИКГ.XXXX03.006

Втулка

1









4

КИКГ.XXXX04.006

Втулка сальника

1









5

КИКГ.XXXX05.006

Рукоятка

1









6

КИКГ.XXXX06.006

Прокладка

1









7

КИКГ.XXXX07.006

Фланец

1





























Стандартные изделия



























9



Болт М8... ГОСТ 7798-70

3









10



Винт М8 ... ГОСТ 1479-93

1













Гайка ... ГОСТ 5915-70















Гайка ... ГОСТ 5915-70















Шайба ... ГОСТ 6402-70































Шайба ... ГОСТ 6402-70











15



Шпилька М6 ... ГОСТ22032-76

4





























Материалы



























16



Пенька ГОСТ 5152-84

0,02

кг

















84

6.3. Задание по созданию чертежей деталей и сборок

Завершить оформление сборочного чертежа и спецификации.

Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и втулки сальника 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 4.

6.4. Данные для заполнения раздела «Стандартные изделия»

Соеди-

Наименование

Материал

Покрытие

Толщи-

на по-

нение





Фосфатное,

крытия









Болто-

Болт М8х1 …

Сталь 30

пропитанное

-

вое





маслом



Гайка …(исполнение1)

Сталь 20

То же

-





Шайба… (исполнение 1)

Сталь 20

То же

-

Винто-

Винт М8…

Сталь 30

Цинковое

6мкм

вое





Окисное,













Шпильки М6 …

Сталь 40Х

пропитанное

-

Шпи-





маслом.



лечное

Гайка … (исполнение 2)

Сталь35Х

То же

-



Шайба … (толщина нор-

Сталь 65Г

То же

-



мальная)









Описание крана спускного. Спускной кран является одним из видов арматуры трубопроводов и предназначается для спуска жидкости из системы.

Кран состоит из корпуса 1, в котором установлена коническая пробка 2. В верхней части корпуса установлена втулка сальника 4, уплотняющая сальниковую набивку 16. Между набивкой и верхним основанием конической части пробки установлена втулка 3. Втулка сальника 4 крепится к корпусу 1 шпильками 15, шайбами и гайками. Для поворачивания пробки в нужное положение на верхнем цилиндрическом конце ее закреплена при помощи установочного винта 10 рукоятка 5. Фланец 7 крепится к корпусу при помощи болтов 9, шайб и гаек. На чертеже кран изображен в открытом положении.

При повороте рукоятки 5 пробка 2, вращаясь, меняет поперечное сечение или полностью перекрывает отверстие, через которое
