2.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти болтового соединения деталей 1 и 3.
2.4. Данные для заполнения раздела «Стандартные изделия»
Сое- |
|
Наименование |
Материал |
Покрытие |
Тол- |
|
|
щина |
|
||||
дине- |
|
|
|
|
покры |
|
ние |
|
|
|
|
тия |
|
|
|
|
|
Кадмиевое, |
|
|
Бол- |
|
Болт М10x… |
Сталь 30 |
6 мкм |
|
|
|
|
|
хроматиров. |
|
|
|
товое |
|
Гайка … (исполнение 1) |
Сталь 20 |
То же |
6 мкм |
|
|
|
Шайба …(исполнение 1) |
Ст.3 |
То же |
- |
|
Вин- |
|
Винт М8x1…(класс точности А) |
Сталь 35Х |
Хромовое |
3 мкм |
|
товое |
|
|
||||
|
|
|
|
Фосфат- |
|
|
Шпи- |
|
Шпилька М8… |
Сталь 30 |
ное,пропитан |
- |
|
леч- |
|
|
|
ное маслом |
|
|
ное |
|
Гайка…(исполнение 2) |
Сталь 20 |
То же |
- |
|
|
|
Шайба…(толщина нормальная) |
Сталь 65Г |
- |
- |
|
Вин- |
|
|
|
|
|
|
том |
|
|
|
Цинковое, |
|
|
уста- |
|
Гайка М16х1,5… |
Сталь 20 |
- |
|
|
|
хроматиров. |
|
||||
но- |
|
|
|
|
|
|
вочны |
|
|
|
|
|
|
м |
Описание вентиля углового. Вентиль – устройство для |
|||||
|
||||||
регулирования движения в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 1, на котором установлена при помощи болтов 12, шайб и гаек крышка 3. В крышке 3 в резьбовое отверстие установлен шпиндель 2. На нижнем хвостике шпинделя 2 при помощи скобы 7 закреплен клапан 8, упирающийся конической частью в седло 9, установленное в корпусе. На верхнем конце шпинделя установочным винтом 13 закреплен маховик 6, в котором установлена шпонка 20, передающая вращательное движение шпинделю 2. На крышке закреплена шпилька 19 втулка сальника 5,
71
которая поджимает сальниковую набивку 22. Фланец 4 крепится к корпусу при помощи винтов 14. На чертеже вентиль изображен в закрытом положении.
Рабочая среда (жидкость или газ) поступают по трубопроводу (на чертеже не изображен) к корпусу 1, снизу под клапан. При вращении маховика 6 шпиндель получает поступательное движение и, поднимаясь вверх вместе с клапаном 8, открывает отверстие в нижней части корпуса. Жидкость поступает в полость отверстия в корпусе, а затем по отверстию во фланце 4 переходит в трубопровод системы. Для избежания утечки жидкости между шпинделем 2 и крышкой 3 установлено сальниковое уплотнение 22. Крышка 3 с корпусом уплотнена прокладкой 11. Герметизация фланца 4 с корпусом осуществляется прокладкой 10.
72
|
Задания варианта 3 |
|
|
3.1 |
|

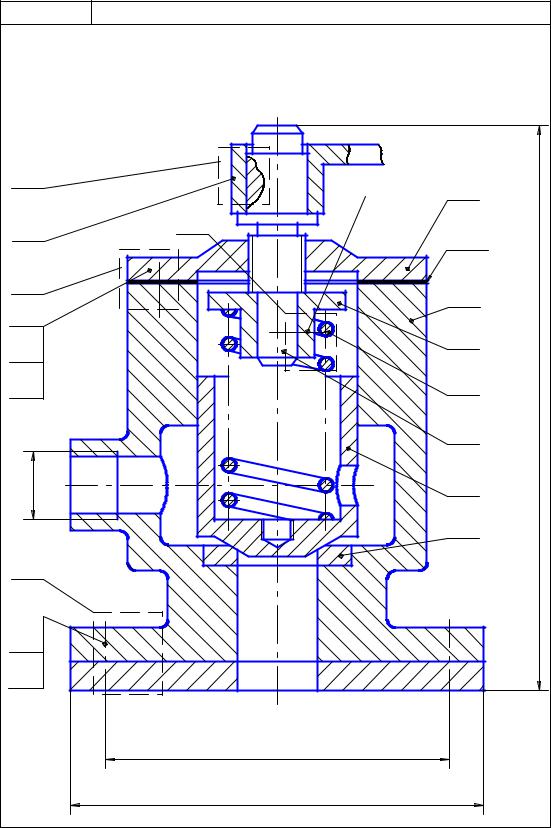

Клапан питательный |
|
По данным спецификации изобразить следующие соединения: |
|
||
A — болтовое — опоры 9 и корпуса 1; |
|
|
|
Б — винтовое — седла 3 и винта 4; |
|
|
|
В — шпилечное — крышки 2 и корпуса 1; |
|
|
|
Г — шпоночное — рукоятки 7 и винта 4 |
|
|
|
Г |
13 |
2 |
|
19 |
Б |
10 |
|
|
|
|
|
В |
|
1 |
|
|
|
|
|
|
|
3 |
|
18 |
|
8 |
205 |
|
|
4 |
|
|
|
|
|
4x1,5 |
|
5 |
|
M2 |
|
6 |
|
|
|
|
|
А |
|
|
|
12 |
|
|
|
|
З125 |
|
|
|
З150 |
|
|
|
73 |
|
|
3.2 |
|
Завершить спецификацию клапана питательного |
|
|
||||
|
|
|
|
|
|
|
|
|
мрФоат |
оЗна |
оПз. |
Обозначение |
Наименование |
лоК. |
Приме- |
||
|
|
|
|
|
чание |
|||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КИКГ.XXXXXX.003СБ |
Сборочный чертеж |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Детали |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
КИКГ.XXXX01.003 |
Корпус |
1 |
|
|
|
|
|
2 |
КИКГ.XXXX02.003 |
Крышка |
1 |
|
|
|
|
|
3 |
КИКГ.XXXX03.003 |
Седло |
1 |
|
|
|
|
|
4 |
КИКГ.XXXX04.003 |
Винт |
1 |
|
|
|
|
|
5 |
КИКГ.XXXX05.003 |
Клапан |
1 |
|
|
|
|
|
6 |
КИКГ.XXXX06.003 |
Кольцо |
1 |
|
|
|
|
|
7 |
КИКГ.XXXX07.003 |
Ручка |
1 |
|
|
|
|
|
8 |
КИКГ.XXXX08.003 |
Пружина |
1 |
|
|
|
|
|
9 |
КИКГ.XXXX09.003 |
Опора |
1 |
|
|
|
|
|
10 |
КИКГ.XXXX10.003 |
Прокладка |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
|
Болт М12... ГОСТ 7798-70 |
4 |
|
|
|
|
|
13 |
|
Винт М6... ГОСТ 1479-93 |
1 |
|
|
|
|
|
|
|
Гайка М... ГОСТ 5915-70 |
|
|
|
|
|
|
|
|
Гайка М... ГОСТ 5915-70 |
|
|
|
|
|
|
|
|
Шайба ... ГОСТ 6402-70 |
|
|
|
|
|
|
|
|
Шайба ... ГОСТ 11371-78 |
|
|
|
|
|
|
18 |
|
ШпилькаМ10... ГОСТ22034-76 |
4 |
|
|
|
|
|
19 |
|
Шпонка ..х..x.. ГОСТ 23360-78 |
1 |
|
|
|
|
|
|
|
|
|
|
|
74
3.3. Задание по созданию чертежей деталей и сборок
•Завершить оформление сборочного чертежа и спецификации.
•Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 2. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
•Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 2.
3.4. Данные для заполнения раздела «Стандартные изделия»
Соеди- |
Наименование |
Материал |
Покрытие |
Толщи- |
|
на по- |
|||||
нение |
|
|
|
крытия |
|
|
Болт М12х1,25 … |
Сталь 30 |
Цинковое |
- |
|
Болто- |
хроматиров. |
||||
|
|
|
|||
|
|
Цинковое |
|
||
вое |
Гайка… (исполнение 1) |
Сталь 20 |
- |
||
хроматиров. |
|||||
|
|
|
|
||
|
Шайба …(исполнение 2) |
Сталь 10 |
Цинковое |
- |
|
Винто- |
Винт М6х0,75 …(класс |
|
Фосфатное, |
|
|
Сталь 40Х |
пропитанное |
- |
|||
вое |
точности А) |
|
маслом |
|
|
|
|
|
|
||
|
Шпилька М10… |
Сталь 40Х |
Никелевое |
6 мкм |
|
Шпи- |
Гайка… (исполнение 2) |
Сталь 35X |
Никелевое |
6 мкм |
|
|
|
Фосфатное, |
|
||
лечное |
Шайба…. (толщина нор- |
|
|
||
Сталь 65Г |
пропитанное |
- |
|||
|
мальная) |
|
маслом |
|
|
|
|
|
|
Описание клапана питательного. В корпусе 1 на кольцо 6
поставлен клапан 5. Пружина 8 опирается на клапан 5 и седло 3. Рабочее состояние пружины достигается посредством винта 4. Вращение винта осуществляется ручкой 7, которая соединяется с винтом посредством призматической шпонки 19. В камере клапана просверлено отверстие для обеспечения атмосферного давления. Поставить или вынуть клапан из корпуса можно посредством стержня, ввернутого в отверстие клапана. Прокладка 10 обеспечивает плотное прилегание крышки 2 к корпусу I посредством шпилек 18, гаек и шайб. Седло 3 крепится винтом 13 к ходовому винту 4.
Корпус I соединяется с опорой 9 болтами 12, гайками и шайбами. Жидкость или газ, идущие от нагнетательного прибора, поднимают клапан 5 и проходит по левому отверстию корпуса I в резервуар. Обратно газ или жидкость идти не может, так как клапан 5 под действием пружины 8 садится на кольцо 6 и закрывает входное отверстие корпуса.
