1.3. Задание по созданию чертежей деталей и сборок

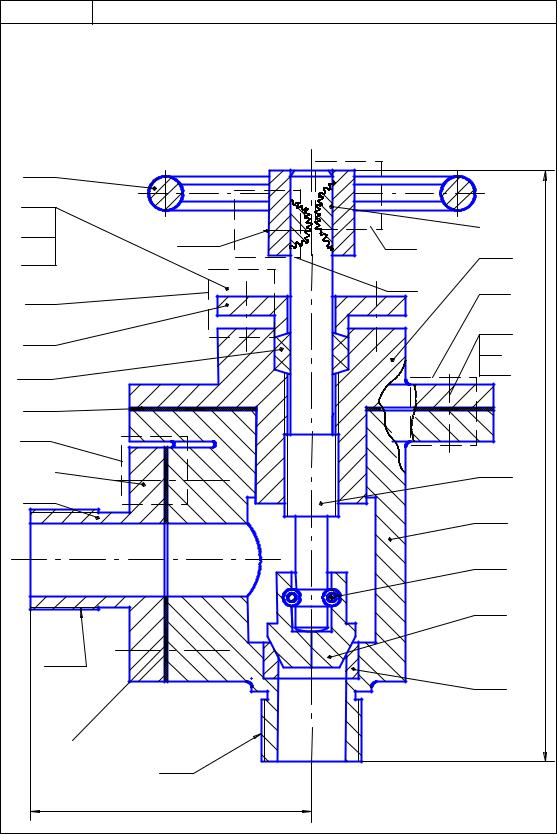

Завершить оформление сборочного чертежа и спецификации.

Выполнить трехмерные модели и ассоциативные чертежи цилиндра 1 и крышки 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Выполнить по ГОСТ 2.317—69 аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 3.

1.4. Данные для заполнения раздела «Стандартные изделия»

Описание гидроцилиндра. Гидроцилиндр является агрегатом гидросистемы и предназначается для сообщения возврат- но-поступательного движения рабочему органу изделия, соединенному со штоком гидроцилиндра.

Гидроцилиндр состоит из цилиндра 1, к которому с одной стороны крепится при помощи болтов 10, шайб и гаек крышка 3. С другой стороны на корпусе установлена при помощи шпилек 17, шайб и гаек крышка 8. В цилиндре установлен поршень 2, в проточке которого расположено резиновое кольцо.

Поршень крепится на штоке 5 при помощи гайки 14. На крышку 3 устанавливается при помощи винтов 11 втулка 6, поджимающая манжету 19. Поршень расположен во втулке 4. На резьбовую бобышку крышки 3 устанавливается угольник (на чертеже не показан).

Поступательное движение поршня 2 вправо относительно

67

корпуса цилиндра 1 происходит при подаче жидкости под давлением из системы через угольник и штуцер крышки 3. Жидкость подается в полость между поршнем 2 и крышкой 3 и перемещает его вправо. Для сообщения движения штоку 5 влево жидкость под давлением подается по системе к правому штуцеру крышки 8 и, заполняя полость между поршнем 2 и крышкой 8, перемещает поршень влево.

Уплотнение штока 5 осуществляется манжетой 19, поджимаемой втулкой 6. Для избежания просачивания жидкости из одной полости цилиндра в другую, на поршне 2 установлено резиновое кольцо 18. Уплотнение крышек 3 и 8 с цилиндром 1 осуществляется прокладками 7 и 9.
