2. Укажите в дереве модели компоненты, которые необходимо разносить – Шпилька (4 экземпляра). Имена выбранных компонентов отразятся в окне Список компонентов.

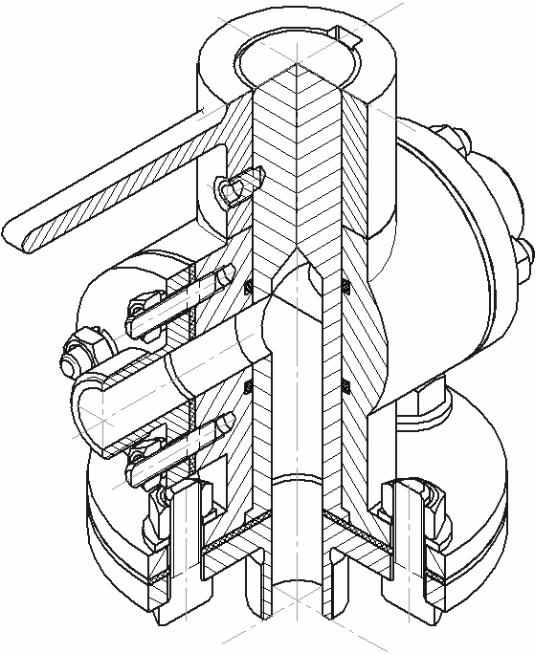

Рис. 3.49. Аксонометрия крана

3. Нажмите кнопку Объект для указания базового объекта разнесения, задающего направление разнесения (компоненты могут разноситься в направлении любого ребра или перпендикулярно любой грани).

61

4.В окне документа курсором выделите базовый объект разнесения – боковая грань детали Фланец .

5.На панели свойств задайте направление разнесения – Пря-

мое.

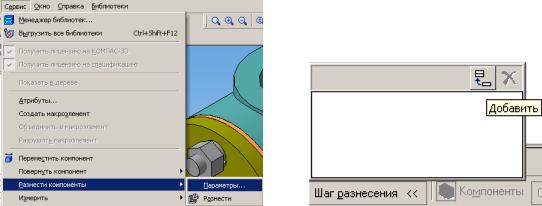

Рис. 3.50. Разнесение компонентов: а – запуск процедуры; б – панель свойств

6.В поле Расстояние вручную или с помощью счетчика приращения/уменьшения введите значение расстояния (200), на которое компоненты будут смещен относительно его положения в сборке.

7.Нажмите кнопку Применить. Шпильки окажутся в заданном месте (рис.3.32). На панели свойств в окне Шаг разнесения появится номер шага (номера шагов разнесения начинаются с нулевого: Шаг 0, Шаг 1, Шаг 2 и т. д.).

8.Если полученное расположение компонента отличается от ожидаемого, задайте новые параметры разнесения и нажмите кнопку Применить еще раз. Редактирование параметров разнесения можно провести и позже – для этого надо только выделить требуемый шаг в окне Шаг разнесения, чтобы перевести его в текущее состояние.

9.Если расположение компонента вас устраивает, перейдите к разнесению следующего компонента – выполните построение очередного шага разнесения. В окне документа система переместит выбранный компонент в указанном направлении на заданное расстояние. В рассматриваемом примере (рис. 3.51) приняты следующие шаги разнесения для: гаек – 140; шайб – 100; фланца – 60; прокладки – 30.

10.Когда разнесение закончено, нажмите кнопку Прервать команду. В дальнейшем можно изменить параметры размещения,

62

вызвав панель свойств командой Сервис / Разнести компоненты / Параметры. Когда компоненты сборки разнесены, недоступны все команды редактирования сборки, команды создания пространственных кривых, поверхностей и т. д.

11. Чтобы включить режим обычного отображения сборки, вы-

зовите команду Сервис / Разнести компоненты / Разнести. Кнопка для вызова команды Разнести находится также на панели Вид. Эта команда служит переключателем режима разнесения и обычного отображения сборки.

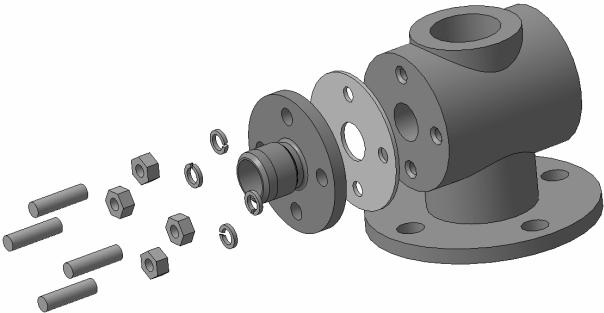

Рис. 3.51. Соединение шпилечное в режиме разнесения компонентов

63

Список литературы

1.Инженерная графика: учеб. пособие для студ. высш. учеб. заведений / В. В. Ёлкин, В. Т. Тозик. – М.: Издательский центр “Ака-

демия”, 2008. – 304 с.

2.Ёлкин В. В., Лейко Ю. М., Тозик В. Т. Чертежи соединений: учебно-методическое пособие под редакцией В. Т. Тозика. – СПб, СПбГУИТМО, 2010, 68 с.

3.Ёлкин В. В., Лейко Ю. М., Тозик В. Т. Сборочные чертежи. Учебно-методическое пособие по выполнению и чтению чертежей сборочных единиц. Под редакцией В. Т. Тозика. – СПб, СПбГУИТ-

МО, 2010, 46 с.

4.Большаков В. П. Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D. Практикум. — СПб.: БХВ-Петербург, 2100. — 492 с.
