4.Получить и зарисовать осциллограммы и спектр восстановленных сигналов. Восстановление производить с помощью всех фильтров поочередно для двух частот дискретизации – 22 и 44 кГц.

5.Наблюдать на осциллографе результат восстановления гармонического колебания при плавном изменении частоты исходного сигнала. Зарисовать ряд качественно различающихся осциллограмм и указать частоты исходного сигнала, при которых эти осциллограммы получены.

6.Исследовать процесс восстановления гармонического колебания с ча-

стотой, равной fд / 2 , при изменении начальной фазы последовательности дискретизирующих импульсов. Зарисовать осциллограммы для трех различных вариантов указанной начальной фазы.

Содержание отчета

Теоретические материалы:

1. Для «идеального» ФНЧ с частотой среза fm = 11 кГц определить ми-

нимальную длительность прямоугольного импульса – такую, чтобы при его дискретизации и последующем восстановлении передавались все составляющие спектра с амплитудами, большими 0,1 от максимальной, т. е. 3 лепест-

ка функции Sɺ(ω) .

2.Определить частоту дискретизации, минимально необходимую при использовании фильтра, указанного в п. 1 ( fm = 11 кГц).

3.Изобразить синтезируемые сигналы и их дискретные отсчеты, следу-

ющие через 1/22 мс (45,45 мкс) и 1/44 мс (22,73 мкс):

а) видеоимпульс прямоугольной формы с длительностью, рассчитанной

вп.1;

б) радиоимпульс прямоугольной формы с несущей частотой fср = 44 кГц и длительностью, рассчитанной в п.1;

в) гармонический сигнал с частотой fср = 11 кГц.

4. Построить спектр сигнала, указанного в п. 3а.

Экспериментальные материалы:

1.Блок-схема лабораторной установки.

2.Импульсные и амплитудно-частотные характеристики фильтров.

3.Осциллограммы и спектрограммы дискретизированных и восстановленных сигналов.

4.Выводы по полученным результатам.

96

Контрольные вопросы

1.Сформулировать теорему Котельникова и пояснить ее смысл.

2.В чем состоит отличие сигналов с ограниченным спектром от реально существующих сигналов?

3.Каким образом синтезируют радиоимпульс по дискретным отсчетам видеоимпульса? Каким условиям должно удовлетворять значение частоты

дискретизации ω0 в этом случае?

4.Какими способами можно уменьшить погрешности при восстановлении сигналов?

5.В чем польза предварительной (до дискретизации) фильтрации непрерывного сигнала с помощью ФНЧ?

6.Как будет выглядеть спектр дискретизированного сигнала при ис-

пользовании отсчетных импульсов вида sinc(3πt/T), где T – период дискрети-

зации?

7. Определить необходимую крутизну спада АЧХ ФНЧ (в децибелах на килогерц), обрабатывающего сигнал со следующими характеристиками: fверх = 20 кГц, fдискр = 48 кГц, подавление мешающего сигнала не менее

80дБ.

8.Указать допустимые частоты дискретизации для выделения сигнала

полосовым фильтром. Параметры сигнала и

фильтра следующие:

fверх = 40 кГц, f0 = 200 кГц, fф = 90 кГц.



9. Спектр сигнала сосредоточен в полосе 0…15

кГц. Необходимо после

дискретизации и восстановления получить радиосигнал со средней частотой 100 кГц. Перечислить все возможные варианты значения частоты дискретизации сигнала.

10.Дискретизация и немедленное (без передачи сигнала) восстановление континуального сигнала принципиально не возможны без определенных информационных потерь (шум дискретизации, например). Тем не менее, дискретные сигналы все шире используются в радио- и телекоммуникационной технике. Почему?

11.Найти спектр сигнала, дискретизированного симметричными треугольными импульсами длительностью T, следующими с периодом 4T.

12.Сигнал s(t) = cos(21000 t) подвергнут дискретизации с периодом,

равным 1, и затем восстановлен линейной интерполяцией отсчетов. Определить спектр результирующего сигнала.

97

13.Каким способом восстанавливают исходный непрерывный сигнал по его дискретным отсчетам? Какую АЧХ и импульсную характеристику имеет: а) идеальный ФНЧ? б) идеальный ПФ?

14.Как будет выглядеть спектр дискретизированного сигнала, если частота дискретизации в 2 раза больше минимально возможной?

15.Для восстановления континуального сигнала можно использовать полосовой или низкочастотный фильтр с прямоугольной АЧХ. Какие требования при этом предъявляются к ФЧХ восстанавливающего фильтра?

16.Известно, что конечность длительности импульса дискретизации неизбежно вызывает ошибки при восстановлении континуального сигнала. Какая форма импульса дискретизации является с этой точки зрения оптимальной?

17.Как повлияет на точность восстановления сигнала выбор частоты

дискретизации: а) ω0 < 2ωm? б) ω0 > 2ωm?

98

9. ДИСКРЕТНАЯ ФИЛЬТРАЦИЯ СИГНАЛОВ

Цель работы – изучение преобразования дискретных детерминированных и случайных сигналов в линейных дискретных фильтрах.

9.1. Теоретические сведения

Суть цифровой обработки сигналов состоит в том, что физический сигнал (напряжение, ток и т. д.) преобразуется в последовательность чисел (о представлении непрерывного сигнала его дискретными отсчетами см. лабораторную работу 8), которая затем подвергается математическим преобразованиям в вычислительном устройстве. Одной из наиболее распространенных операций, которые производятся на цифровой элементной базе, является линейная дискретная фильтрация, в процессе которой входная последовательность отсчетов {x(k)} преобразуется в выходную последовательность отсчетов {y(k)}.

Алгоритм дискретной фильтрации. В случае аналоговых линейных це-

пей с постоянными параметрами для анализа прохождения любого сигнала достаточно знать результат прохождения элементарного импульса в виде дельтафункции. Для линейных дискретных фильтров с постоянными параметрами также можно ввести в рассмотрение единичную импульсную функцию:

x0

1,

k = 0,

(k ) =

(9.1)



0,

k ¹ 0.

Выходная реакция на единичный импульс x0(k) называется импульсной характеристикой дискретного фильтра и обозначается h(k). Как и в случае линейных цепей с постоянными параметрами, знание импульсной характеристики позволяет проанализировать прохождение через дискретный фильтр любого сигнала. Выходной сигнал линейного стационарного и физически реализуемого фильтра может быть рассчитан через дискретную линейную свертку:



k



y(k ) =

x(m)h(k - m) .

(9.2)



m=−∞



При реализации вычислений в дискретном фильтре могут быть исполь-

зованы данные двух типов:





• только что поступивший и некоторое количество предыдущих отсчетов

входного сигнала: x(k), x(k – 1), …,

x(k m);



• некоторое количество вычисленных ранее отсчетов выходного сигнала: y(k – 1), y(k – 2), …, y(k n).

99

Таким образом, в общем случае очередной выходной отсчет y(k) вычис-

ляется по формуле





y(k) = a0x(k) + a1x(k – 1) + … +

amx(k m) +



+ b1y(k – 1) + b2 y(k – 2) + … +

bny(k n),

(9.3)

где bi и aj – постоянные коэффициенты. Равенство (9.3) называют алгорит-

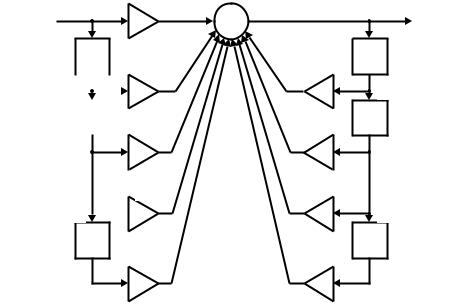

мом дискретной фильтрации, ему соответствует структурная схема прямой формы реализации дискретного фильтра, показанная на рис. 9.1.



a0









y )

x(k)



(k)

Σ









–1

















z–1





























z









a1























x(k – 1)































– 1)









































–1

















z–1





























z









a2























x(k 2)2)























aa

mm–11

xx(k m + 1)

–1 z–1

z

am

x(k m))

Рис. 9.1

b1

b2

b b

n n1

b

nn

zz11

y(k –1))

–1 z–1

z

y(k 2)2)

yy((kk n + 1)

–1 zz–1

y(k nn))

Максимальное из чисел m и n определяет порядок фильтра.

Различают нерекурсивные фильтры, не использующие для расчетов предыдущие выходные отсчеты (все bi = 0), и рекурсивные фильтры, которые эти отсчеты используют.

Если перегруппировать слагаемые в (9.3) таким образом, чтобы входные

отсчеты были с одной стороны от знака равенства, а выходные –

с другой,

получим традиционную форму записи разностного уравнения:



y(k) – b1y(k – 1) – b2y(k – 2) – … –

bny(k n) =



= a0x(k) + a1x(k – 1) + … +

amx(k – m ).

(9.4)

Метод z-преобразования. Удобным способом анализа дискретных последовательностей является z-преобразование. Смысл его заключается в том, что последовательности отсчетов {x(k)} ставится в соответствие функция комплексной переменной z, определяемая следующим образом:
