Материал: МЕТОДА САПР 03.06.2015
Вирізати обертанням
.
Ескіз №8
Ескіз №9

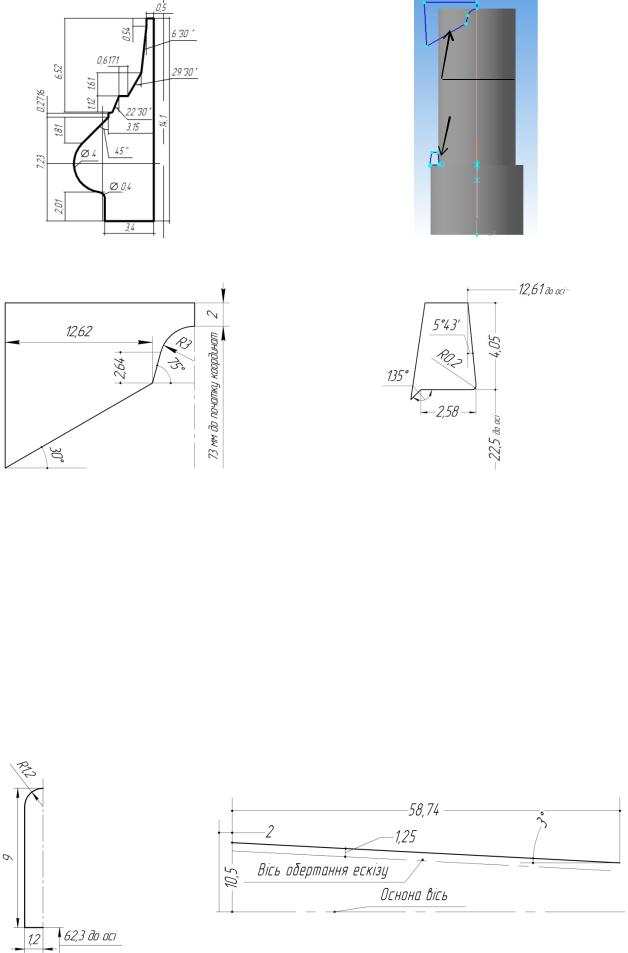

Рис. 6.1 – Ескіз 7 |
Рис. 6.2 – Розташування Ескізів 8 та 9 |
Рис. 6.3 – Ескіз 8 |
Рис. 6.4 – Ескіз 9 |
14. У дереві моделі обираємо площину YX та будуємо Ескіз №10 (рис. 6.5). Далі виконуємо операцію Вирізати обертанням
.
15.Будуємо зміщену площину відносно площини ZX на відстані 73,0 мм.
16.У дереві моделі обираємо Зміщена площина 3, на ній побудуємо Ескіз №11
увигляді кола діаметром 0,0095 мм, з центром у початку координат та проводимо операцію Вирізати видавлюванням
на відстань 28,9 мм.
17.Обираємо площину YX та будуємо Ескіз №12 за розмірами наведеними на рис. 6.6 та за допомогою операції Вирізати обертанням
будуємо отвір.
Рис. 6.5 – Ескіз 10 |
Рис. 6.6 – Ескіз 12 |
21
18.На інструментальній панелі обираємо Масиви
→ Масив по концентричній сітці
та будуємо ще два отвори аналогічні побудованому, на панелі властивостей у вікні кількість по кільцевому напрямку обираємо – 3, у вікні вісь масиву вказуємо вісь обертання.
19.Будуємо скруглення радіусом 0,3 мм граней які показані на рис. 6.7.
20.У дереві моделі обираємо площину ZX. Викреслимо Ескіз №13 у формі кола діаметром 8,7 мм, з центром у початку координат та проводимо операцію Вирізати видавлюванням
на відстань 2,5 мм.
21.Будуємо фаски розміром 0,5˟45º та 0,2˟45º граней які показані на рис. 6.8 відповідно.
22.Будуємо скруглення радіусом 1,0 мм граней які показані на рис. 6.9.
0,5˟45º
R=0,1 мм
R=0,3 мм |
|
0,2˟45º |
|

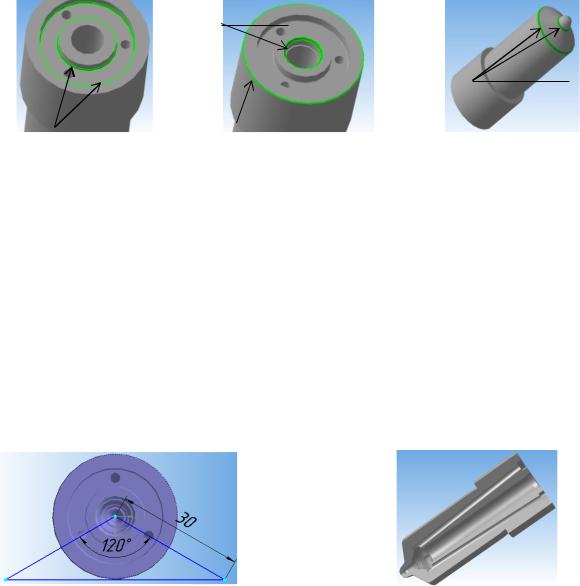

Рис. 6.7 – Ребра скруглення Рис. 6.8 – Побудова фасок Рис. 6.9 – Ребра скруглення
23. У дереві моделі обираємо площину ZY. Викреслимо Ескіз №14 у формі кола діаметром 0,35 мм з центром у точці (0;-69). Проводимо операцію Вирізати видавлюванням
, на панелі властивостей у вікні відстань вказуємо – через все.
24. У дереві моделі обираємо необхідний елемент для побудови масиву. Використовуючи операцію Масив по концентричній сітці
будуємо ще вісім отворів аналогічних побудованому в п. 23.
19. У дереві моделі обираємо площину ZX. Викреслимо Ескіз №15 у формі зображеній на рис. 6.10. Проводимо операцію Вирізати видавлюванням
, на панелі властивостей у вікні Відстань вказуємо – через все. На рис. 6.11 зображено загальний вигляд моделі корпуса розпилювача.
Рис. 6.10 – Ескіз 15 |
Рис. 6.11 – Корпус розпилювача |
Контрольні завдання та запитання
1.Опишіть порядок побудови масивів по концентричній сітці.
2.Опишіть порядок побудови операції Вирізати обертанням.
22
Практична робота №7 СТВОРЕННЯ ОБ’ЄМНОГО ВИДУ КОРПУСУ ФОРСУНКИ ДИЗЕЛЯ Д50
Мета роботи: оволодіти навиками створення тривимірної моделі та побудувати об’ємний вид корпусу форсунки.
Завдання: побудувати тривимірну модель корпусу форсунки.
1. Порядок виконання роботи
І. Створення корпусу форсунки.
1.Створюємо Новий документ → Деталь. У дереві моделі обираємо площину ZX, і вмикаємо режим редагування деталі Ескіз
.
2.Викреслимо Ескіз №1 за розмірами наведеними на рис. 7.1. Обов’язково слід поставити вісь обертання стилем лінії Осьова. Натиснувши на Ескіз
завершуємо редагування ескізу.
Рис. 7.1 – Ескіз №1
3.За допомогою операції Обертання
побудуємо просторову модель частини корпуса форсунки (кут обертання 360º, рис. 7.2).
4.Будуємо фаски розміром 4,0˟45º, 4,0˟45º та 2,0˟45º граней які показані на рис. 2.
4˟45º |
|
4˟45º |
|
2˟45º |
|
|
Рис. 7.2 – Місце розташування фасок
5.Будуємо дотичну площину. Попередньо виділяємо грань до якої ця площина повинна бути дотичною (рис. 7.3), потім на панелі Допоміжна геометрія
обираємо операцію Дотична площина
.
6.В дереві побудови обираємо Дотична площина 1 та вмикаємо режим редагування деталі Ескіз
. Будуємо Ескіз №2 за розмірами наведеними на рис. 7.4.
23
7. Виділивши в дереві побудови Ескіз №2 проводимо операцію Видавлювання
в обох напрямках на відстані 42 мм та 10 мм (рис. 7.5).

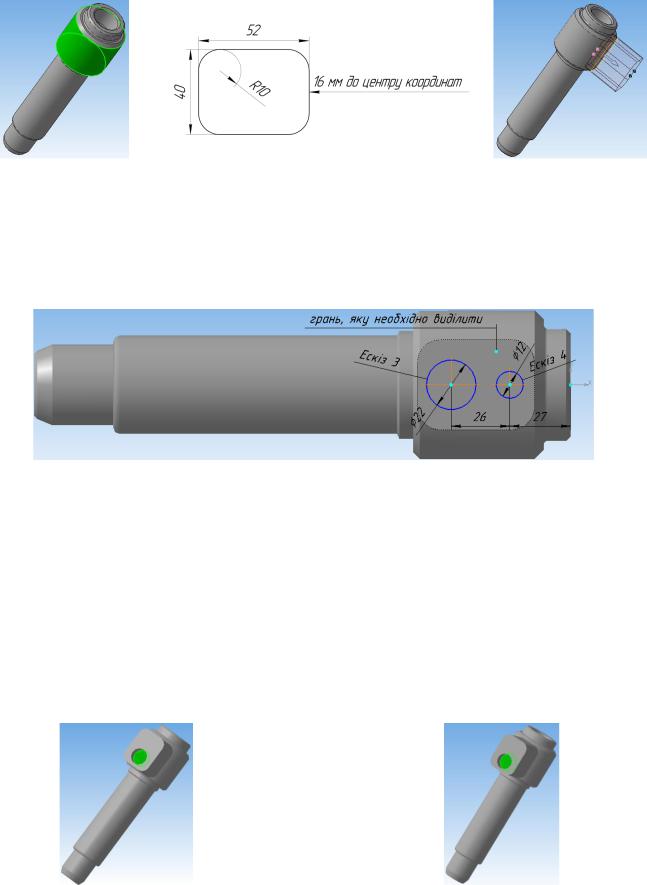

Рис. 7.3 – Грань для |
|
Рис. 7.5 – Фантом |
|
побудови дотичної |
Рис. 7.4 – Ескіз №2 |
||
операції видавлювання |
|||
площини |
|
||
|
|
8. Виділяємо необхідну грань для побудови Ескізу №3 та №4 за розмірами, наведеними на рис. 7.6.
Рис. 7.6 – Побудова ескізів №3 та №4
9.У дереві побудови обираємо Ескіз №3 та проводимо операцію Вирізати видавлюванням
на відстань 13 мм.
10.Виділяємо грань (рис. 7.7) для побудови Ескізу №5 у формі кола діаметром 24 мм, центр якого повинен співпадати з центром Ескізу №3.
11.У дереві побудови обираємо Ескіз №5 та проводимо операцію Вирізати видавлюванням
на відстань 3 мм.
12.Виділяємо грань (рис. 7.8) для побудови Ескізу №6 у формі кола діаметром 4 мм, центр якого повинен співпадати з центром Ескізу №3.
Рис. 7.7 – Площина для побудови |
Рис. 7.8 – Площина для побудови |
Ескізу №5 |
Ескізу №6 |
|
24 |
13.У дереві побудови обираємо Ескіз №6 та проводимо операцію Вирізати видавлюванням
на відстань 44 мм.
14.Будуємо фаску 7˟45º ребра, яке вказане на рис. 7.9.
15.Обираємо площину ZX та вмикаємо режим редагування деталі Ескіз
. Будуємо Ескіз №7 за розмірами наведеними на рис. 7.10 та проводимо операцію
Вирізати обертанням
.
7˟45º
Рис. 7.9 – Ребро побудови фаски |
Рис. 7.10 – Ескіз №7 |
16.У дереві побудови обираємо Ескіз №4 та проводимо операцію Вирізати видавлюванням
, на панелі властивостей у вікні кут нахилу вказуємо – кут 3º, а у вікні відстань – 27 мм.
17.Будуємо скруглення радіусом 3 мм ребра, яке показане на рис. 7.11.
18.Виділяємо грань (рис. 7.12) для побудови Ескізу №8 у формі кола діаметром 4 мм, центр якого повинен співпадати з центром Ескізу №4.
R=3 мм

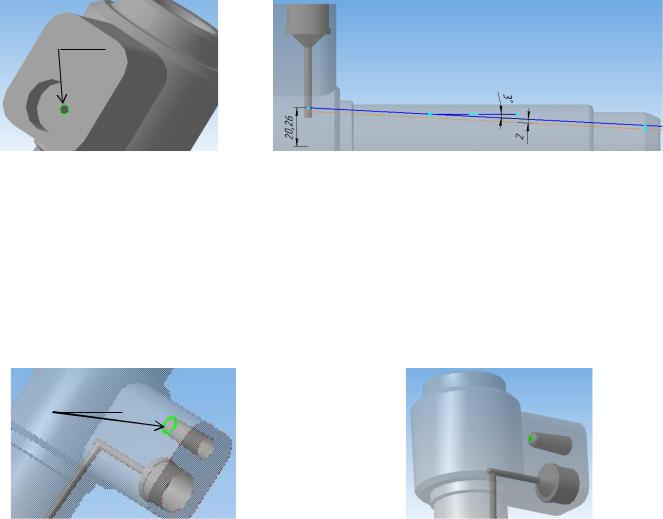

Рис. 7.11 – Ребро побудови скруглення |
Рис.7.12 – Грань побудови Ескізу №8 |
19.У дереві побудови обираємо Ескіз №8 та проводимо операцію Вирізати видавлюванням
на відстань 31 мм.
20.За допомогою операції Умовне позначення різьби
вказуємо місце її розташування. Виділяємо ребро початку різьби (рис. 7.13, а), на панелі Елементи оформлення
обираємо операцію Умовне позначення різьби
, та на панелі властивостей вказуємо крок різьби 1, а також відзначаємо На всю довжину (аналогічно побудувати умовне позначення різьби з кроком 1 мм для ребра виділеного на рис. 7.13, б та з кроком 4 мм для ребра виділеного на рис. 7.13, в).
21.Виділяємо ребро (рис. 7.14) для побудови фаски розмірами 0,5˟45º.
22.У дереві моделі обираємо площину ZY, і вмикаємо режим редагування деталі Ескіз
. Викреслимо Ескіз №9 за розмірами наведеними на рис. 7.15.
25
