Материал: МЕТОДА САПР 03.06.2015
а) |
б) |
в) |

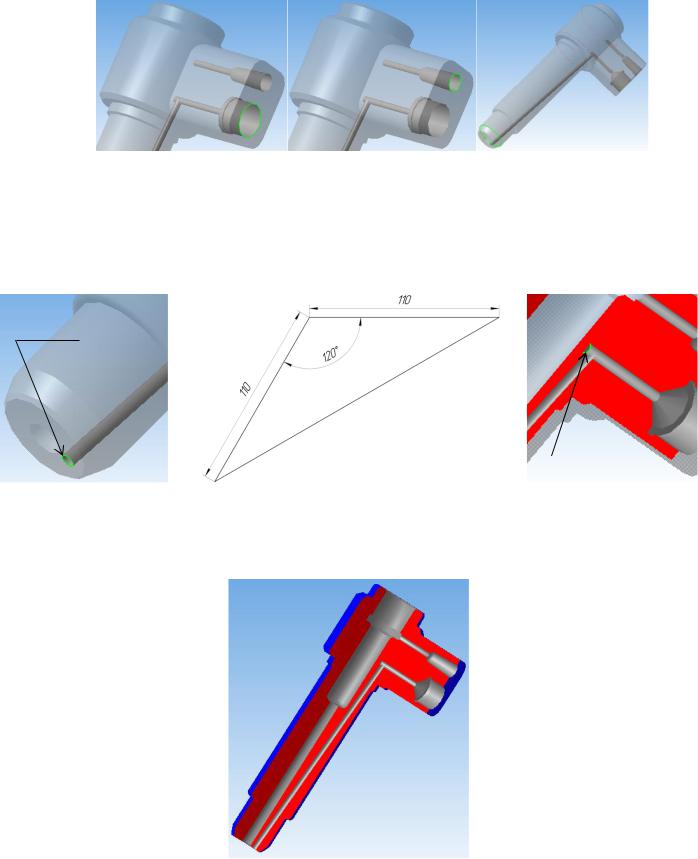

Рис. 7.13 – Ребра побудови умовного позначення різьб
23.У дереві побудови обираємо Ескіз №9 та проводимо операцію Вирізати видавлюванням
, на панелі властивостей обираємо Через все.
24.Будуємо скруглення радіусом 0,75 мм грані, яка показана на рис. 7.16.
0,5˟45º
|
|
|
R=0,75 мм |
|
Рис. 7.14 – Ребро |
Рис. 7.15 – Ескіз 9 |
Рис. 7.16 – Ребро |
||
побудови фаски |
|
побудови фаски |
||
Загальний вигляд моделі корпуса форсунки представлений на рис. 7.17.
Рис. 7.17 – Загальний вигляд моделі корпуса форсунки
Контрольні завдання та запитання
1.Опишіть порядок побудови умовного позначення внутрішньої різьби.
2.Опишіть порядок проведення операції приклеювання видавлюванням.
3.Опишіть порядок побудови дотичної площини.
26
Практична робота №8 ЗБИРАННЯ ТРИВИМІРНОЇ МОДЕЛІ ФОРСУНКИ ДИЗЕЛЯ Д50
Мета роботи: оволодіти навиками створення тривимірної моделі форсунки у
зборі.
Завдання: побудова тривимірної моделі форсунки дизеля Д50 у зборі.
1. Порядок виконання роботи
І. Проведення зборки форсунки.
1.Створюємо Новий документ → Зборка. Базовою деталлю для складання буде корпус форсунки, на який будуть встановлюватися всі компоненти форсунки.
2.На Інструментальній панелі обираємо команду Додати із файлу
та вставляємо «Корпус форсунки». Аналогічно додаємо «Корпус розпилювача».
Для |
переміщення |
або повороту деталі використовуються операції |
Перемістити компонент |
та Повернути компонент , які можна викликати з |
|
інструментальної панелі.
Для сполучення корпуса форсунки та корпуса розпилювача у першу чергу необхідно зробити їх співвісними: Операції → Спряження компонентів → Співвісність (рис. 8.1).

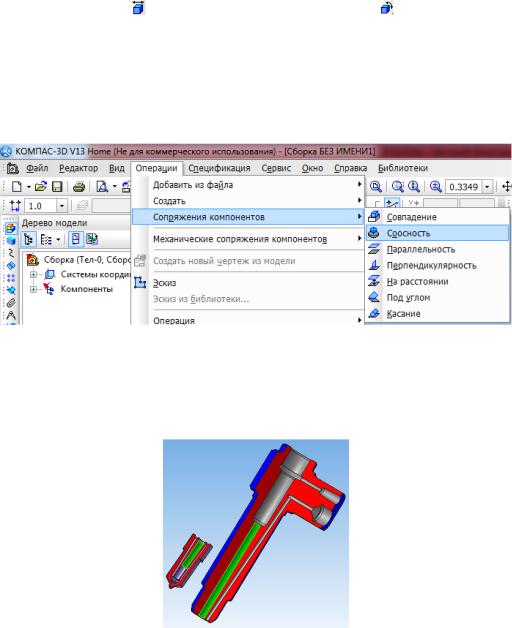

Рис. 8.1 – Вибір операції співвісність
Після чого слід вказати поверхні на кожній деталі, які повинні бути співвісними (рис. 8.2).
Рис. 8.2 – Вибір співвісних поверхонь
27
Після виділення двох поверхонь, програма автоматично виконає співвісність деталей. Для кріплення корпуса форсунки та корпуса розпилювача використовується команда: Операції → Спряження компонентів → Співпадіння.
Після чого на кожній деталі слід вказати грані (ребра, площини), котрі повинні співпадати (рис. 8.3).
3. Додаємо «Гайку розпилювача». За описаною методикою в п. 2 проводимо операції Співвісність та Співпадіння гайки та корпуса розпилювача. Грані, які необхідні для проведення операції співпадіння зображені на рис. 8.4.

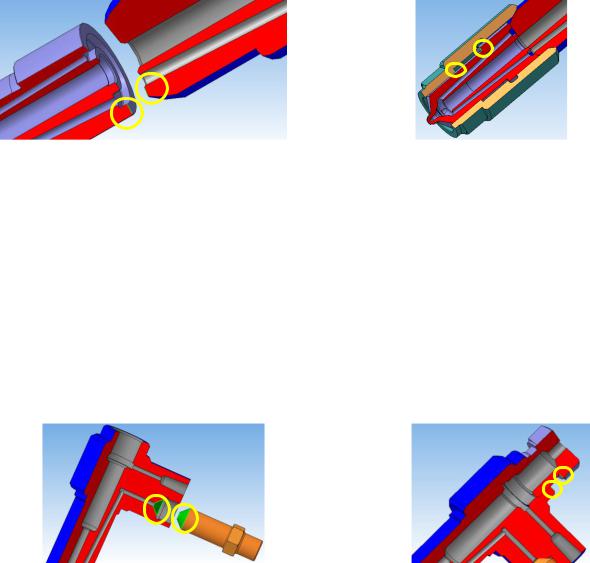

Рис. 8.3 – Ребра для проведення |
Рис. 8.4 – Ребра для проведення |
операції співпадіння |
операції співпадіння |
4.Додаємо «Штуцер підводу палива». За описаною методикою в п. 2 проводимо операції Співвісність та Співпадіння штуцера підводу палива та корпуса форсунки. Поверхні, необхідні для проведення операції Співпадіння зображені на рис. 8.5.
5.Додаємо «Пробку корпуса форсунки». За описаною методикою в п. 2 проводимо операції Співвісність та Співпадіння пробки корпуса форсунки та корпуса форсунки. Поверхні, необхідні для проведення операції Співпадіння зображені на рис. 8.6.
Рис. 8.5 – Поверхні для проведення |
Рис. 8.6 – Грані для проведення |
операції співпадіння |
операції співпадіння гайки |
6.Додаємо «Контргайку». За описаною методикою в п. 2 проводимо операції Співвісність та Співпадіння контргайки та пробки корпуса форсунки.
7.Додаємо «Болт регулюючий». За описаною методикою в п. 2 проводимо операцію Співвісність болта регулюючого та корпуса форсунки.
8.Додаємо «Упорну кульку». Проводимо операції Співвісність та Співпадіння елементів по точці контакту упорного шарика та регулюючого
28
болта (рис. 8.7).
9. Додаємо «Тарілку верхню». За описаною методикою в п. 2 проводимо операцію Співвісність для верхня тарілка – упорна кулька та верхня тарілка - регулюючий болт. (рис. 8.8).

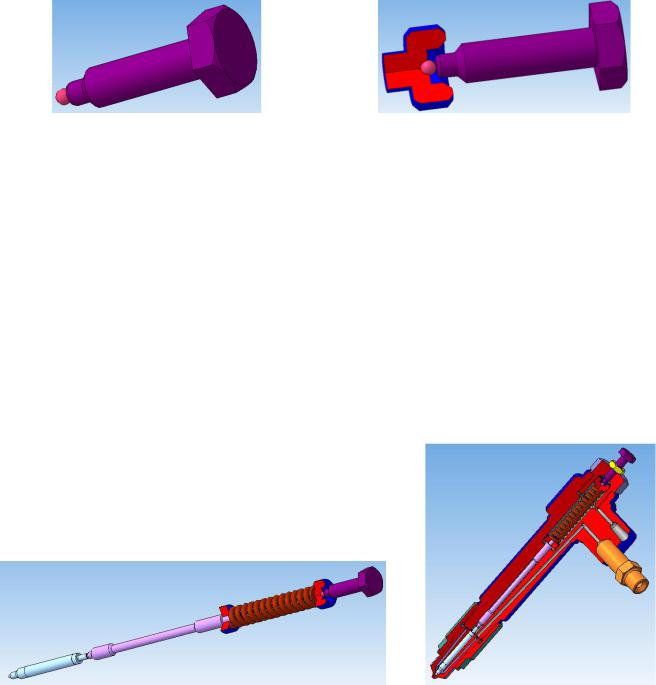

Рис. 8.7 – Упорна кулька та |
Рис. 8.8 – Співвісність верхньої тарілки з |
регулюючий болт |
упорною кулькою та регулюючим болтом |
10.Додаємо «Пружину». Виділяємо Ескіз осі пружини та поверхні тарілки, яка має бути їй співвісною, та проводимо операцію Співвісність. Проводимо операцію Співпадіння пружини та тарілки верхньої за методикою описаною в п. 2.
11.Додаємо «Тарілку нижню». Проводимо операції Співвісність та Співпадіння тарілки нижньої та пружини аналогічно, як описано в п. 10.
12.Додаємо «Штангу форсунки». За описаною методикою в п. 2 проводимо операції Співвісність та Співпадіння тарілки нижньої та штанги форсунки.
13.Додаємо «Голку». За описаною методикою в п. 2 проводимо операції Співвісність та Співпадіння голки та штанги форсунки (рис. 8.9).
Загальний вигляд форсунки дизеля Д50 в зборі представлений на рис. 8.10.
Рис. 8.9 – Додавання голки форсунки |
Рис. 8.10 – Загальний вигляд |
|
форсунки в зборі |
Контрольні завдання та запитання
1.Які типи сполучень доступні в «Компас 3D»?
2.Перелічіть команди за допомогою яких виконується додавання та сполучення деталей у складання.
3.Перелічіть основні деталі форсунки дизеля Д50.
29
БІБЛІОГРАФІЧНИЙ СПИСОК
1.Ганин Н.Б. Создаем чертежи на компьютере в КОМПАС-3D LT. – М.: ДКМ Пресс, 2005. – 184 с.: ил. (Серия«Проектирование»).
2.Чертежно-графический редактор КОМПАС-3D: Практическое руководство.
–СПб.: АСКОН, 2001. – 474 с.
3.Кудрянцев Е.М. КОМПАС-3D V6. Основы работы в системе. – М.: ДКМ Пресс, 2004. – 528 с.
4.Кудрянцев Е.М. Практикум по КОМПАС-3D V8: Машиностроительные биб-лиотеки. – М.: ДКМ Пресс, 2007. – 440 с.
5.Богуславский А.А. КОМПАС-3D V. 5.11-8.0. Практикум для начинающих. /А. А. Богусловський, Т.М. Третьяк, А.А. Фарафонов. – М.: Солон-Пресс, 2006. – 272 с.
6.Кудрянцев Е.М. КОМПАС-3D V8. Наиболее полное руководство. – М.:
ДКМ Пресс, 2006. – 928 с.
