Материал: МЕТОДА САПР 03.06.2015
показане місце розташування різьби.

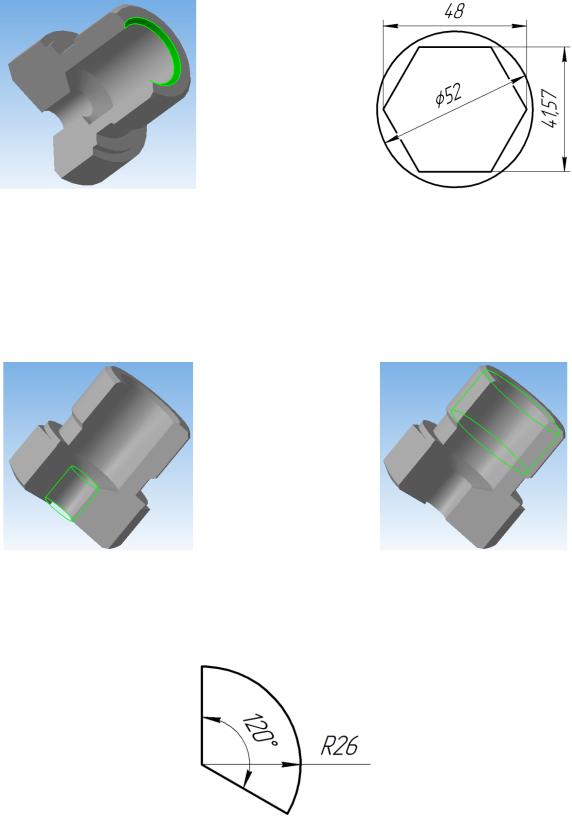

Рис. 4.2 – Місце побудови фаски |
Рис. 4.3 – Ескіз 2 |
10. За допомогою операції Умовне позначення різьби
вказуємо місце її розташування на пробці корпуса розпилювача. Крок різьби 4,0 мм, у вікні довжина вказуємо – на всю довжину, у вікні тип різьби вказуємо – зовнішня. На рис. 4.5 показане місце розташування різьби.
Рис. 4.4 – Місце розташування |
Рис. 4.5 – Місце розташування |
внутрішньої різьби |
зовнішньої різьби |
11. У дереві побудови обираємо площину ZY та будуємо на ній Ескіз 3 (рис. 4.6).
Рис. 4.6 – Ескіз 3
12. В дереві побудови виділяємо Ескіз 3 та проведемо операцію Вирізати видавлюванням
на відстань 47,0 мм в напрямку осі Х.
ІІ. Створення тарілки пружини верхньої.
1. Створюємо Новий документ → Деталь. У дереві моделі обираємо площину
16
ZX, і вмикаємо режим редагування деталі Ескіз
.
2.Викреслимо Ескіз №4 за розмірами наведеними на рис. 4.7. Обов’язково слід поставити вісь обертання стилем лінії Осьова. Натиснувши на Ескіз
завершуємо редагування ескізу.
3.За допомогою Операція обертання
побудуємо просторову модель верхньої тарілки пружини (кут обертання 240º, рис. 4.8).
|
Рис. 4.8 – Просторова модель верхньої |
Рис. 4.7 – Ескіз 4 |
тарілки пружини |
|
ІІІ. Створення тарілки пружини нижньої.
1.Створюємо Новий документ → Деталь. У дереві моделі обираємо площину ZX, і вмикаємо режим редагування деталі Ескіз
.
2.Викреслимо Ескіз №5 за розмірами наведеними на рис. 4.9. Обов’язково слід поставити вісь обертання стилем лінії Осьова. Натиснувши на Ескіз
завершуємо редагування ескізу.
3.За допомогою Операція обертання
побудуємо просторову модель нижньої тарілки пружини (кут обертання 240º, рис. 4.10).
|
Рис. 4.10 – Просторова модель нижньої |
Рис. 4.9 – Ескіз 5 |
тарілки пружини |
Контрольні завдання та запитання
1.Опишіть порядок побудови отвору за допомогою бібліотеки отворів.
2.Чи можна провести побудову тарілки форсунки (нижньої та верхньої) та пробки корпуса форсунки не використовуючи операцію обертання?
3.Які параметри можна вказати на панелі властивостей операції обертання?
17
Практична робота №5 СТВОРЕННЯ ОБ’ЄМНОГО ВИДУ ПРУЖИНИ, ШТАНГИ ТА УПОРНОЇ
КУЛЬКИ ФОРСУНКИ ДИЗЕЛЯ Д50
Мета роботи: оволодіти навиками створення тривимірних моделей та побудувати об’ємний вид пружини, штанги та упорної кульки.
Завдання: побудувати тривимірні моделі пружини, штанги та упорної кульки форсунки.
1. Порядок виконання роботи
І. Створення штанги форсунки.
1.Створюємо Новий документ → Деталь. У дереві моделі обираємо площину ZX, і вмикаємо режим редагування деталі Ескіз
.
2.Викреслимо Ескіз №1 за розмірами наведеними на рис. 5.1. Обов’язково слід поставити вісь обертання стилем лінії Осьова. Натиснувши на Ескіз
завершуємо редагування ескізу.

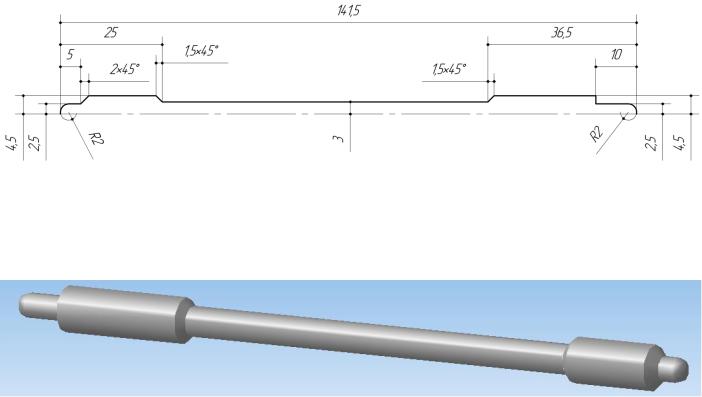

Рис. 5.1 – Ескіз 1
3. За допомогою Операція обертання
побудуємо просторову модель штанги форсунки (кут обертання 360º, рис. 5.2).
Рис. 5.2 – Просторова модель штанги форсунки
ІІ. Створення упорної кульки.
1.Створюємо Новий документ → Деталь. У дереві моделі обираємо площину ZX, і вмикаємо режим редагування деталі Ескіз
.
2.Викреслимо Ескіз №2 за розмірами наведеними на рис. 5.3. Обов’язково слід поставити вісь обертання стилем лінії Осьова. Натиснувши на Ескіз
завершуємо редагування ескізу.
18
3. За допомогою операції Обертання
побудуємо просторову модель упорної кульки (кут обертання 360º, рис. 5.4).
|
Рис. 5.4 – Просторова модель |
Рис. 5.3 – Ескіз 2 |
упорної кульки |
ІІІ. Створення пружини форсунки.
1. Створюємо Новий документ → Деталь. У дереві моделі обираємо площину ZY, на інструментальній панелі обираємо Просторові криві
→ Операція спіраль циліндрична
, на панелі властивостей вказуємо: у вікні число витків – 14, у вікні
розмір – 83,75 мм та у вікні діаметр – 12 мм.
2. У дереві моделі обираємо площину ZХ, вмикаємо режим редагування деталі Ескіз
. Будуємо Ескіз 3 у формі кола діаметром 4 мм з центром у початку координат.
3. У дереві моделі обираємо Ескіз 3, за допомогою Кінематичної операції будуємо спіраль по траєкторії Спіраль циліндрична 1 (рис. 5.5).
Рис. 5.5 - Просторова модель пружини форсунки
4.Будуємо Зміщену площину
відносно площини ZХ на відстані 83,75 мм.
5.У дереві моделі обираємо площину ZХ та за допомогою операції Переріз поверхнею
відрізаємо непотрібну частина пружини.
6.У дереві моделі обираємо Зміщену площину 1 та за допомогою операції Переріз поверхнею
відрізаємо непотрібну частина пружини.
7.У дереві моделі обираємо площини ХY та будуємо вісь обертання з початком в точці координат.
Контрольні завдання та запитання
1.Опишіть порядок побудови пружини форсунки.
2.Опишіть порядок побудови зміщеної площини.
3.Чи можна провести побудову пружини форсунки не використовуючи операцію
Спіраль циліндрична?
19
Практична робота №6 СТВОРЕННЯ ОБ’ЄМНОГО ВИДУ КОРПУСУ РОЗПИЛЮВАЧА ДИЗЕЛЯ Д50
Мета роботи: оволодіти навиками створення тривимірної моделі та побудувати об’ємний вид корпуса розпилювача.
Завдання: побудувати тривимірні моделі корпусу розпилювача.
1. Порядок виконання роботи
І. Створення корпусу розпилювача.
1.Створюємо Новий документ → Деталь. У дереві моделі обираємо площину ZX, і вмикаємо режим редагування деталі Ескіз
.
2.Викреслимо Ескіз №1 у формі кола з діаметром 29,9 мм з центром у початку координат.
3.У дереві моделі виділяємо Ескіз 1 та проводимо операцію Видавлювання
на відстань 22,5 мм.
4.У дереві моделі обираємо площину ZX. Викреслимо Ескіз №2 у формі двох кіл: зовнішнім діаметром 23,0 мм та внутрішнім діаметром 14,0 мм. Проводимо операцію Вирізати видавлюванням
на відстань 2,5 мм.
5.Будуємо зміщену площину відносно площини ZХ на відстані 22,5 мм. На інструментальній панелі обираємо Допоміжна геометрія
→ Зміщена площина
,
на панелі властивостей задаємо відстань.
6.У дереві моделі обираємо Зміщена площина 1, на ній будуємо Ескіз №3 у формі кола діаметром 25 мм.
7.У дереві моделі виділяємо Ескіз 3 та проводимо операцію Видавлювання
на відстань 40,5 мм.
8.У дереві моделі обираємо площину ZX. Будуємо Ескіз №4 у формі кола діаметром 8,0 мм та проводимо операцію Вирізати видавлюванням
на відстань
40,0 мм.
9.Будуємо зміщену площину відносно площини ZX на відстані 63,0 мм.
10.У дереві моделі обираємо Зміщена площина 2, на ній побудуємо Ескіз №5 у формі кола діаметром 8,2 мм, з центром у початку координат та виконуємо операцію
Вирізати видавлюванням
на відстань 23,0 мм.
11.У дереві моделі обираємо Зміщена площина 2, на ній побудуємо Ескіз №6 у формі кола діаметром 25,0 мм, з центром у початку координат та виконуємо операцію
Видавлювання
на відстань 10,0 мм.
12.У дереві моделі обираємо площину YX та будуємо Ескіз №7 (рис. 6.1). Обов’язково слід поставити вісь обертання стилем лінії Осьова на відстані 0,7 мм. Крайня нижня точка повинна знаходитися на відстані 56,0 мм від початку координат. Далі провести операцію Вирізати обертанням
.
13.У дереві моделі обираємо площину YX та будуємо Ескіз №8 та Ескіз №9 (рис. 6.2-6.4). Обов’язково слід поставити вісь обертання. Далі виконуємо операцію
