Після відсипки ґрунту по усій довжині шару відбувається розрівнювання насипаного ґрунту бульдозером та ущільнення його ґрунтоущільнюючими машинами. У випадку будівництва високого насипу з залишенням прогалів для водопропускних труб та на підходах до мостів, а також при неможливості проїзду порожніх автосамоскидів коло насипу, відсипка шарів організовується по технології з розворотом автосамоскидів на насипу. При ширині шару не менше 11 метрів навантажені автосамоскиди розвертаються біля місця розвантаження. Відсипку ведуть одночасно по усій ширині шару. По довжині насип ділять на дві захвати, на одній з яких виконується відсипка ґрунту автосамоскидами з рівнянням його бульдозерами, на другій – ущільнення ґрунтоущільнюючою машиною. Для відсипки вище лежачих шарів, ширина яких менше 11 метрів, насип по довжині розбивається на захватки шириною 30…50 м. При цьому спочатку на першій від кінця насипу захватці шари відсипають до проектної відмітки. Автосамоскиди розвертаються на насипу, де його ширина не менш 11 метрів, та подаються під розвантаження заднім ходом.

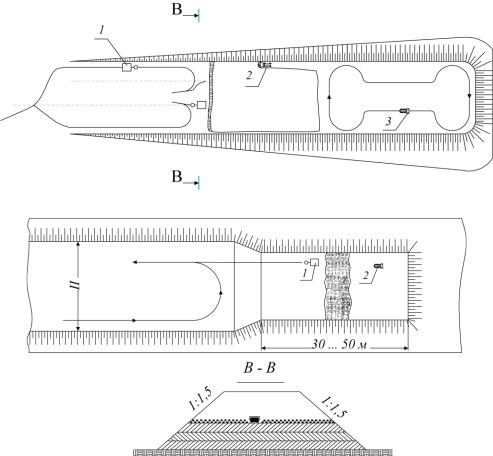

а) Схема відсипання насипу з розворотом автосамоскидів на насипу
б) Схема відсипання верхніх шарів шириною менше 11 м
Рис. 3.6. Схема відсипки земляного полотна автосамоскидами з розворотом на насипу:
26
1 – автосамоскид; 2 – бульдозер; 3 – ґрунтоущільнююча машина.
Ширина в’їздів на насип та з’їздів повинна бути не менш 4,3 м для автосамоскидів вантажопідйомністю до 5 т і не менш 4,7 м для автосамоскидів вантажопідйомністю 5-12 т. Поздовжній уклон в’їздів слід приймати не крутіше 0,1.
У курсовому проекті треба вибрати схему та описати технологію відсипки насипу, що споруджується із ґрунту виїмки екскаватором. Для ущільнення можна прийняти решітчасті катки масою 25 т. Товщина шару приймається для глини та суглинку 0,5 м, для піску та супіску 0,6 м (при коефіцієнті ущільнення ґрунту 0,9).
4 СКРЕПЕРНІ РОБОТИ
Для ознайомлення з питаннями виконання земляних робіт скреперами слід вивчити відповідний розділ підручника [1].
У курсовому проекті розглядаються одна з ділянок на яких виконуються скреперні роботи.
Для спорудження земляного полотна рекомендуються скрепери з ковшами ємністю 8–15 м3.
4.1 Визначення виробності скрепера
Змінна виробність скрепера визначається за формулою:
П |
|
|
Тзм 60 qс Кн Кг |
, |
(4.1) |
зм |
|
||||
|
|
tц Кр |
|
||
|
|
|
|
||
де Пзм – змінна виробність скрепера, м3/зміну Тзм – тривалість зміни у годинах (8,2 год); 60 – кількість хвилин у годинах;
qс – геометрична ємність ковша скрепера, м3;
Кн – коефіцієнт наповнення ковша, приймається за табл. 4.1;
Кг – коефіцієнт використання скрепера за часом, приймається рівним
0,8;
К р – коефіцієнт початкового розпушення ґрунту, приймається за
табл. 3.9;
tц – тривалість циклу роботи скрепера, хв.
27
t |
ц |
t |
н |
t |
р |
t |
м |
|
0,06 lс |
|
0,06 lс |
, |
(4.2) |
|||
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
Vв |
|
Vп |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
де tн – час набору ґрунту, хв.; |
|
|
|
|
|
|
|
|
|
|
|
|||||
lс – середня дальність возки, м; |
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
t |
н |
|
0,06 lн |
, |
|
|
|
(4.3) |
||||
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
Vн |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
де lн – довжина шляху набору ґрунту, м; 0,06 – коефіцієнт, що ув’язує розмірності;
Vн – швидкість руху скрепера при завантаженні (приймається за додатком 2).
Довжина шляху набору ґрунту визначається за формулою:
lн |
|
qс Кн |
, |
(4.4) |
|
b a Кв Кр |
|||
0,7 |
|
|
||
де 0,7 – коефіцієнт зміни глибини різання;
b – ширина різання, м; (приймається за додатком 2);
a – найбільша товщина стружки, що зрізується, м; (приймається за табл. 4.2);
Кв – коефіцієнт втрати ґрунту при наборі, рівний 0,8; tр – час розвантаження ковша, хв,
tн |
0,06 lр |
, |
(4.5) |
|
Vр |
||||
|
|
|
де lр – довжина шляху розвантаження ковша, м;
Vр – швидкість руху скрепера при розвантаженні, км/годину прийма-
ється за додатком 2.
Довжина шляху розвантаження ковша в метрах визначається за форму-
лою: |
|
|
|
|
|
l |
р |
|
qс Кс |
, |
(4.6) |
|
|||||
|
|
h b Кр |
|
||
|
|
|
|
||
де h – товщина відсипаємого шару в м, (приймається за додатком 2);
28
tм – час на маневри приймається на основі даних [6], рівним
1…1,5 хв;
Vн та Vв – швидкість переміщення скрепера порожнього та з вантажем, км/год.
Для причіпних скреперів приймається за додатком 2, для самохідних – за табл. 4.3.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблиця 4.1 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ґрунт |
|
|
Коефіцієнт наповнення ковша |
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
зі штовхачем |
|
|
|
без штовхача |
||||||||||||
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сухий пісок |
|
|
0,8…1,0 |
|
|
|
0,5…0,7 |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Супісок і середній суглинок |
|
|
1,0…1,2 |
|
|
|
0,8…0,9 |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Глина і важкий суглинок |
|
|
0,9…1,2 |
|
|
|
0,6…0,8 |
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблиця 4.2 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Ґрунти |
|
|
Глибина різання в см при ємності ковша в м3 |
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
10…15 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пісок |
|
|
|
|
20 |
|
|
|
|
|
|
30 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Суглинок |
|
|
|
|
12 |
|
|
|
|
|
|
18 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Глина |
|
|
|
|
9 |
|
|
|
|
|
|
14 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблиця 4.3 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Швидкість руху самохідних скреперів. |
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
Вид покриття |
|
|
Швидкість руху при дальності возки, км/г |
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
0,5 |
|
1,0 |
|
|
|
|
2,0 |
|
|
3,0 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Ґрунтова дорога |
|
10 |
|
12 |
|
|
|
|
18 |
|
|
21 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
8 |
|
9,6 |
|
|
|
|
14,4 |
|
|
16,8 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примітка: В чисельнику – швидкість руху порожнього скрепера, в знаменнику завантаженого.
4.2 Вибір комплекту машин для виконання скреперних робіт
Скреперний комплект може складатися з кількох (не менше двох) скреперів. У курсовому проекті тривалість скреперних робіт умовно приймається рівною тривалості екскаваторних робіт.
Кількість скреперів на ділянці, що розглядається визначається за формулою:
29
N |
Q |
, |
(4.7) |
Пзм n Те |
де Q – об’єм ґрунту, який розробляється скреперами, м3; Пзм – змінна виробність одного скрепера, м3/зміну;
n – кількість змін, приймається рівною 2;
Те – тривалість роботи екскаватора у виїмці, дні. За табл. 4.4 підбирається необхідний комплект машин.
Таблиця 4.4
Необхідна кількість машин скреперного комплекту
|
|
|
Ємність ковша, м3 |
|
||
Найменування машин |
|
Причіпні |
|
Самохідні |
||
|
8 |
|
10 |
15 |
9…10 |
15 |
Скрепер з тягачем |
2…6 |
|
2…6 |
2…6 |
3…9 |
3…9 |
Бульдозер на тракторі Т-100 |
1 |
|
1 |
1 |
1 |
1 |
Бульдозер на тракторі Т-180 (штовхач) |
- |
|
- |
- |
1 |
1 |
Розпушувач причіпний |
1 |
|
1 |
1 |
1 |
1 |
Пневмокаток масою 25–30 т |
1 |
|
1 |
1 |
1 |
1 |
Пересувна електростанція 5…7 кВт |
1 |
|
1 |
1 |
1 |
1 |
Причіпні скрепера з ковшами ємністю 8, 10 та 15 м3 працюють в зчіпці з тракторами, потужність яких відповідно 100, 130, 180 та 250 к.с. Самохідні скрепери ємністю 9, 10 та 15 м3 працюють з автомобільними тягачами, та при наборі ґрунту, повинні підштовхуватись гусеничними тракторами (штовхачами) потужністю не менше 200–300 к.с.
Розпушувачі необхідні у випадку розробки щільних ґрунтів II-ї групи, пневокаток – при спорудженні насипу скреперами.
4.3 Технологія скреперних робіт
На ділянках роботи скреперів, в залежності від возки (поздовжня чи поперечна), довжини переміщення ґрунту, місць розміщення резервів, марки скрепера, групи ґрунту який розробляється, вибирається технологія виконання робіт.
Технологічний процес роботи скрепера по спорудженню земляного полотна складається з розробки ґрунту у виїмці чи резерві та укладки його у насип чи кавальєр, пошарового рівняння та ущільнення. В курсовому проекті необхідно вибрати для заданої ділянки схему руху скрепера відповідно області використання та місцевих умов (табл. 4.5) (рис. 4.1).
