Значення а та H приймається за додатком 3.

Кут внутрішнього тертя ґрунту , град., приймається за табл. 5.1.

Кв – коефіцієнт, який враховує втрати ґрунту при його переміщенні.

Кв 1 0,005 lс

(5.3)

де lс – середня дальність переміщення ґрунту;

0,005 – коефіцієнт, який одержали дослідним способом; Кг – коефіцієнт використання бульдозера за часом, приймаємо рів-

ним 0,8;



tц – тривалість повного циклу роботи бульдозера, хв.



tц tн tг tп ,

(5.4)

де tн – тривалість набору ґрунту, хв,

tг – тривалість переміщення ґрунту, хв,

tп – тривалість руху порожнього бульдозера до місця набору ґрунту, хв.

t





0,06 lн

,

(5.5)

н







Vн











де Vн – швидкість при різанні ґрунту, км/год (див. додаток 3),

lн – довжина шляху завантаження бульдозера в метрах, визначається

за формулою:















l





2 qб

,





(5.6)





н



а h











де а – ширина відвалу, м;















h – товщина стружки, що зрізається, м.



Величина а та h приймаються за додатком 3.



t





0,06 lс

,

(5.7)

г









Vг











t





0,06 lс

,

(5.8)

п







Vп











Vг , Vп – швидкість руху навантаженого та порожнього бульдозера, км/год, приймається за додатком 3;

36

5.2 Технологія бульдозерних робіт

Технологічний процес спорудження земляного полотна бульдозерами складається з розробки ґрунту у виїмці або резерві та переміщення його до насипу, шарового рівняння і ущільнення.

Схема розробки виїмки з переміщенням ґрунту у насип приведена на рис. 5.1.

Виїмки розробляються бульдозерами шарами, а кожний шар за траншейною схемою (рис. 5.2). Починати розробку слід від укосів виїмки по усій довжині забою та ширині виїмки шарами товщиною 30…40 см. У плані кожний шар ділять у поздовжньому напрямі на смуги. Ширина смуг дорівнює ширині відвалу бульдозера. Між смугами залишають просвіти шириною 1 м, які утворюють стіни. Це сприяє зменшенню втрат ґрунту. Коли довжина переміщення ґрунту з виїмки у насип перевищує 20…25 м, робота виконується за схемою накопичення ґрунту у проміжні вали. Така схема дозволяє знизити втрати ґрунту при його транспортуванні (рис. 5.3). Зрізаний ґрунт спочатку переміщують на відстань 20…25 м і збирають у проміжний вал. З проміжного валу знов переміщують ґрунт на таку ж відстань і так до місця укладки у насип. Насип будують захватками по 20…25 м. Відсипку та рівняння шарів починають з дальньої від виїмки захватки (рис. 5.1).

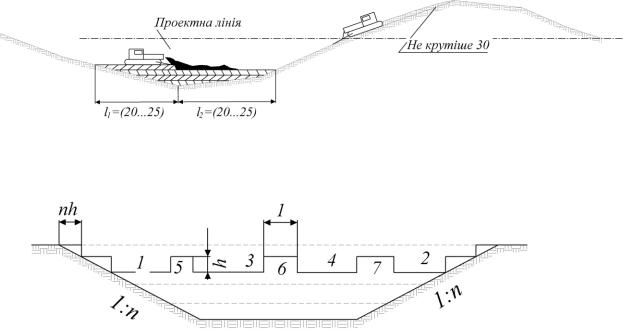

Рис. 5.1. Схема розробки виїмки з переміщенням ґрунту у насип

Рис. 5.2 Траншейна схема розробки шару ґрунту

1–7 – номери проходок

37

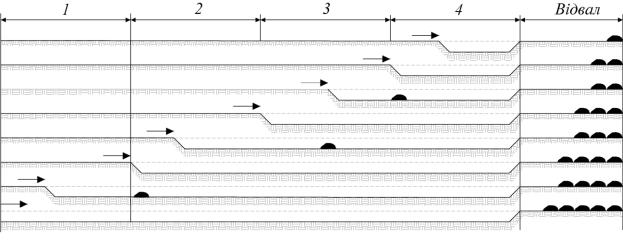

Рис. 5.3. Схема накопичення ґрунту у проміжні вали при розробці виїмки бульдозером

Коли розробляють дві виїмки з переміщенням ґрунту у насип, розташований між ними, застосовується наскрізний рух бульдозера вздовж фронту робіт. У випадку розробки виїмки у два суміжних насипи рекомендується така послідовність робіт: спочатку відсипається шар ґрунту по всій довжині та ширині захоплення одного насипу з ближчої частини виїмки, а потім відсипається шар другого насипу і т.д.

Розробку виїмки слід вести при русі бульдозера під ухил на прямолінійній ділянці. З резерву бульдозери будують насип поперемінно на двох суміжних захватках: на одній відсипають та розрівнюють ґрунт горизонтальними шарами по всій ширині насипу, а на другій роблять ущільнення (рис. 5.4). Резерви розробляють за траншейно-смужною схемою. Кожна траншея розробляється на глибину, яка забезпечує відсипку шару насипу відповідної товщини. У випадку відсипки насипу з одностороннього резерву ґрунт укладають, починаючи від протилежного резерву укосу насипу, а з двостороннього – від осі, відступаючи поступово до укосів.

38

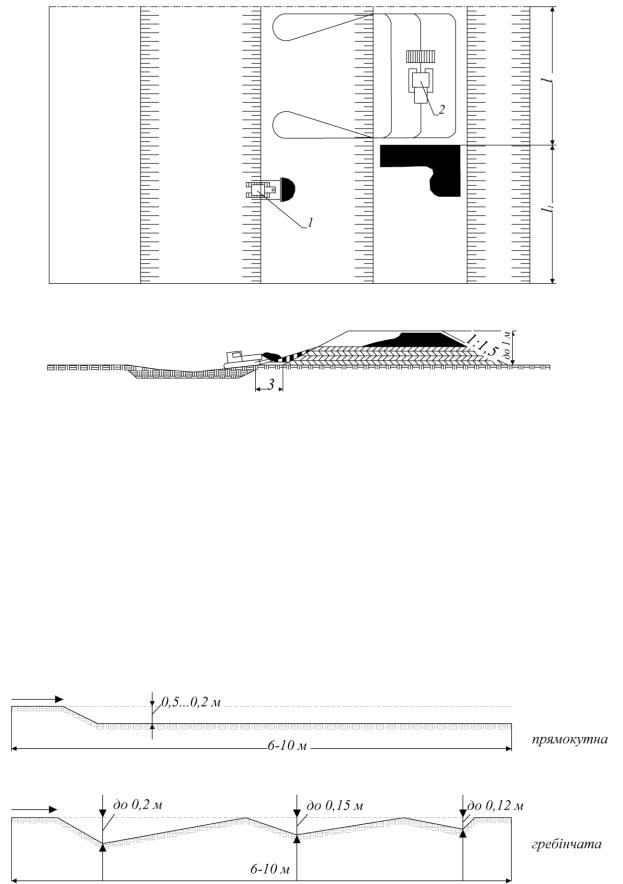

Рис. 5.4. Схема відсипки насипу з резерву:

1 – бульдозер; 2 – ґрунтоущільююча машина.

При роботі бульдозера під ухил, ґрунт рекомендується зрізати за прямокутною схемою, на горизонтальних ділянках слід застосовувати гребінчасту схему різання (рис. 5.5). Для підвищення виробності праці рекомендується спарена робота бульдозерів. Відстань між торцями бульдозерів у цих випадках не повинна перевищувати 0,3…0,5 м у зв’язному та 0,15…0,3 м у сипучому ґрунті.

У курсовому проекті слід розробити технологічний процес роботи бульдозера на заданій ділянці.

Рис. 5.5. Схема різання ґрунту бульдозером.

39















Таблиця 5.1

























Вологість ґрунту

























Сухий

Вологий

Насичений водою

Ґрунти



















Відношення



Відношення



Відношення



Градуси



висоти до

Градуси

висоти до

Градуси

висоти до







закладення



закладення



закладення

















Гравій

40



1:1,25

45

1:1,25

35

1:1,5

















Галька

35



1:1,5

45

1:1

25

1:2,25

















Пісок

30



1:1,75

32

1:1,5

27

1:2

крупний

































Пісок се-

28



1:2

35

1:1,5

25

1:2,25

редній

































Пісок міл-

25



1:1,25

30

1:1,75

20

1:2,75

кий

































Глина жи-

45



1:1

35

1:1,5

15

1:3,75

рна

































Глина ле-

50



1:0,75

40

1:1,25

30

1:1,75

гка

































Суглинок

40



1:1,25

30

1:1,75

20

1:2,75

















Рослин-

40



1:1,25

35

1:1,5

25

1:2,25

ний ґрунт

































Насипний

35



1:1,5

45

1:1

27

1:2

ґрунт

































6 ОБРОБНІ РОБОТИ

Для влаштування зливної призми земляного полотна, яке споруджується з нескельних ґрунтів, рекомендується застосовувати автогрейдери, потужністю до 110 к.с. На земляному полотні із слабовивітрюваних та легковивітрюваних нерозм’якшуючих скельних, крупноуламкових та піщаних ґрунтів зливна призма не нарізається, а виконується планування горизонтальної площадки.

Після попередньої розбивки автогрейдер планує горизонтальну площадку на рівні проектної відмітки зливної призми по осі на всю ширину насипу. Планування виконується наскрізними проходками автогрейдера по всій довжині захватки. Роботу рекомендується виконувати на першій швидкості, зрізуючи ґрунт ножем, який встановлюють в плані під кутом 45º–70º до осі насипу. Нарізку похилої частини зливної призми насипу виконують автогрейдером у 2–3 проходи. При першому проході ніж автогрейдера повинен бути нахилений у вертикальній площині під кутом 2º–3º, при наступних – 3º 40′

40
