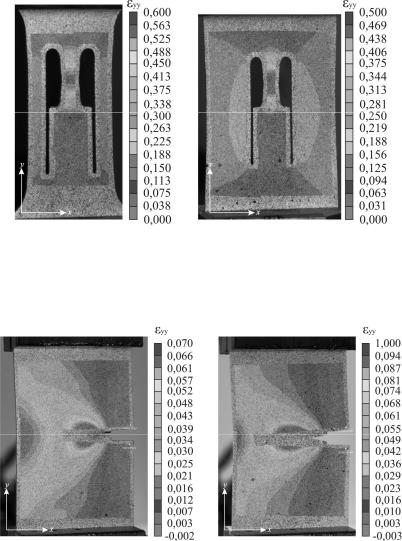

Рис. 3.15. Поля продольных деформаций, полученные цифровой оптической системой, для плоских образцов специальной усложненной конфигурации при исследовании закритической стадии деформирования
Рис. 3.16. Поля продольных деформаций εyy для пластин с краевым поперечным надрезом, полученные видеосистемой
при изучении механизмов развития трещин в материале при сложных режимах нагружения
101
4. ПРОГРАММНЫЕ СРЕДСТВА УПРАВЛЕНИЯ, СБОРА И ОБРАБОТКИ ДАННЫХ
Основными программными средствами управления, сбора и обработки данных на универсальных испытательных системах фирмы Instron являются такие программные продукты, как Console, обеспечивающий взаимодействие между испытательной машиной, контроллером и дополнительным программным обеспечением, Bluehill 2, ориентированный в основном на стандартные квазистатические испытания по ASTM, ISO, DIN и ГОСТ, обладающий встроенными функциями автоматического расчета основных механических характеристик, и WaveMatrix, ориентированный на динамические, циклические испытания со сложными режимами нагружения, поддерживающий работу нагружающей системы по нескольким осям. Каждая из этих программ имеет похожий интерфейс, но внутренняя структура и принципы использования для проведения испытаний различны. Рассмотрим подробнее особенности каждой программы.
4.1. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ УПРАВЛЕНИЯ ИСПЫТАТЕЛЬНЫМИ СИСТЕМАМИ
Instron Console – это основное программное обеспечение, обеспечивающее взаимодействие оператора с испытательной системой. Оно предоставляет все функции коммуникации между контроллером, испытательной машиной и прикладным программным обеспечением для подготовки и управления испытанием.
В зависимости от серии испытательной системы возможно использование различных версий программного обеспечения. Во взаимодействии с контроллером Console обеспечивает пол-
102
ную функциональность при настройке системы и дополнительных датчиков, а также позволяет:
–устанавливать и калибровать все датчики испытательной системы (датчики нагрузки, экстензометры), используемые в испытаниях;
–устанавливатьсвойствасистемыиподключенныхдатчиков;
–настраивать и задавать ограничения по всем каналам датчиков испытательной системы;
–настраивать и запускать циклические и линейно-изменя- ющиеся формы сигналов;
–выполнять мониторинг сигналов датчиков и выводить счетчики на экраны в реальном времени;
–контролировать полную информацию о состоянии испытательной системы.
Нарис. 4.1 представленобщийвидэкранапрограммыConsole.

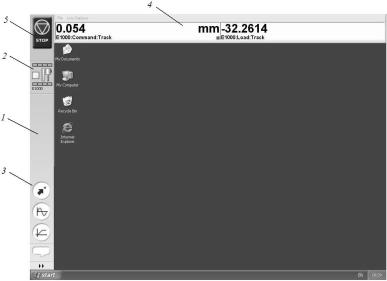

Рис. 4.1. Общий вид экрана Console: 1 – панель инструментов, 2 – кнопка открытия меню устройства, 3 – панель управления формой волны сигнала, 4 – счетчики отображения показаний датчиков, 5 – кнопка аварийного останова
103
На панели инструментов 1 расположены кнопки настройки датчиков 2 и кнопки управления испытательной системой 3, в верхней части окна расположены счетчики отображения показаний датчиков в режиме реального времени. Также на панели инструментов находится кнопка аварийного останова испытательной системы 5.
При наведении курсора на кнопку настройки датчиков появляется окно с общей информацией о состоянии датчиков и установленных ограничениях, приведенное на рис. 4.2.

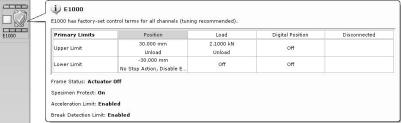

Рис. 4.2. Информационное окно состояния системы и установленных ограничений
При нажатии на кнопку настройки датчиков открывается диалоговое окно настройки свойств и параметров датчиков системы и установки ограничений. Диалоговое окно представлено на рис. 4.3.
Посредством вкладок представленного диалогового окна настраиваются все необходимые параметры и свойства испытательной системы для проведения испытаний.
Кнопки управления на панели инструментов позволяют задавать простые законы формы сигнала, такие как перемещение в заданную точку (по любому управляющему датчику системы), задание линейно изменяющегося сигнала и циклического сигнала, изменяющегося по различным законам (синус, треугольник, прямоугольник) с заданными параметрами. Простые
104
формы сигнала применяются для прогрева системы и настройки перед испытанием.

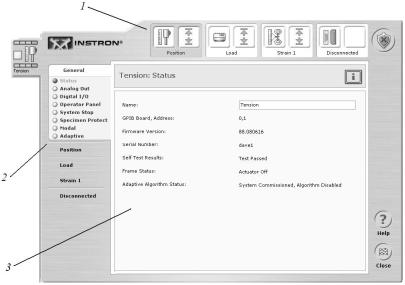

Рис. 4.3. Диалоговое окно настройки параметров датчиков испытательной системы: 1 – область отображения подключенных датчиков, 2 – панель выбора датчиков и параметров настройки, 3 – область отображения текущих параметров
Расположенные в верхней части окна счетчики отображают показания датчиков испытательной системы в режиме реального времени. При этом возможно отображение текущего, максимального, минимального, среднего значения параметра, а также частоты изменения значений и числа циклов, что способствует постоянному и удобному наблюдению за процессом различных испытаний.
