4.2. ПРИКЛАДНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ BLUEHILL 2
Программное обеспечение Bluehill 2 представляет собой интегрированный модуль, позволяющий решать разнообразные практические задачи, связанные с настройкой метода испытания, проведением экспериментов и определением механических свойств материалов.
Для проведения экспериментов с использованием данного программного обеспечения необходимо выполнение следующих основных этапов:
–создание и настройка метода испытания;
–проведение испытания;
–обработка результатов испытания.

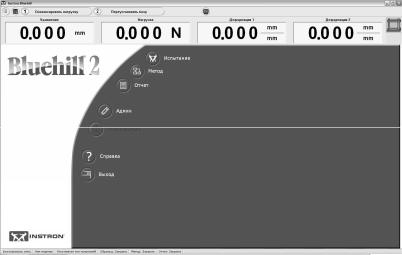

На рис. 4.4 представлено основное диалоговое окно программы Bluehill 2, которое содержит следующие ключевые вкладки: «Испытание», «Метод» и «Отчет».
Рис. 4.4. Окно программного обеспечения Bluehill 2
106

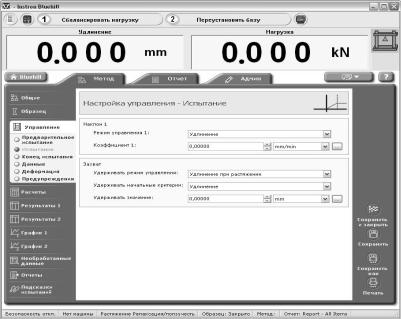

Рис. 4.5. Диалоговое окно создания метода испытания
Для создания или редактирования метода испытания перед проведением эксперимента необходимо выбрать вкладку «Метод» в диалоговом окне программы. Диалоговое окно создания метода испытания представлено на рис. 4.5.
Вкладки, доступные в окне редактирования, позволяют настроить все необходимые параметры для проведения эксперимента. При создании метода испытания используется один из основных типов макетов – растяжение, сжатие, изгиб, ползучесть, отслоение, трение.
Основная информация для создания и редактирования метода испытания, задаваемая на соответствующих вкладках, содержит следующие данные:
– тип испытываемого образца и необходимые геометрические размеры;
107
–параметры управления испытанием: приложение предварительной нагрузки, задание параметров нагружения или деформирования, критерии окончания испытания;
–параметры расчетов (например, вычисление модуля Юнга, предела прочности, предельной деформации, коэффициента Пуассона);
–параметры сбора данных в процессе испытания (частота, диапазон сбора данных по времени, нагрузке, деформации);
–планировку и настройку испытательного пространства для удобства наблюдения и контроля за процессом проведения испытания (отображение процесса выполнения эксперимента в виде графиков, вывод данных расчетов в виде таблиц);
–настройки параметров сохранения массивов необработанных данных для использования в расчетах после проведения испытания;
–данные, используемые для формирования отчета.
После задания и редактирования всех параметров созданный метод испытания может быть сохранен для дальнейшего использования.
Вкладка «Отчет» в основном окне программы позволяет настроить параметры отчета, доступного после проведения испытаний. Отчет содержит основную информацию о параметрах
ирезультатах проведенного эксперимента.
4.3.ПРИКЛАДНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
WAVEMATRIX
Прикладное программное обеспечение WaveMatrix предназначено для проведения широкого спектра испытаний и позволяет проводить как простые эксперименты, такие как одноосное растяжение, так и более сложные испытания материалов в условиях сложного напряженного состояния при растяжении с кручением. Данное программное обеспечение дает возмож-
108
ность настраивать метод испытания, запускать испытания по заданному методу и собирать данные для широкого ряда динамических и квазистатических испытаний материалов.
Для выполнения настройки испытания в программном обеспечении WaveMatrix выполняется ряд шагов, которые определяют тип сигнала нагружения, действия по нагружению, регистрации, расчетам, которые необходимо выполнить, а также их последовательность. Для построения комплексных сценариев испытаний шаги могут быть сгруппированы или циклически повторяться.
Результаты экспериментов в процессе испытаний могут сохраняться непрерывно или периодически в формате электронных таблиц, допускающих использование в других программах для отображения и анализа. Графики в реальном времени, информация о текущем состоянии и процессе выполнения испытания постоянно выводятся на экран компьютера. Непрерывная скорость сбора и обработки данных достигает 5 кГц и синхронизирована со всеми устройствами Instron.
WaveMatrix разработан для работы с динамическими одно- и многоосевыми испытательными системами Instron и предусматривает совместное использование с программой Console.
На рис. 4.6 представлен общий вид основного окна программного обеспечения WaveMatrix.
При создании метода испытания весь процесс нагружения образца можно разделить на большое количество шагов в соответствии с рис. 4.7.
На каждом шаге можно задавать индивидуальную форму сигнала для каждой оси. На любом шаге нагружение может быть задано управление по положению, нагрузке или деформации, полученной как по измерениям встроенных датчиков, так и по данным экстензометра. Переход от одного шага к другому возможно задавать в виде условия, например, достижения значения нагрузки, перемещения, деформации или времени. Простое пошаговое создание метода испытаний позволяет обеспечить
109

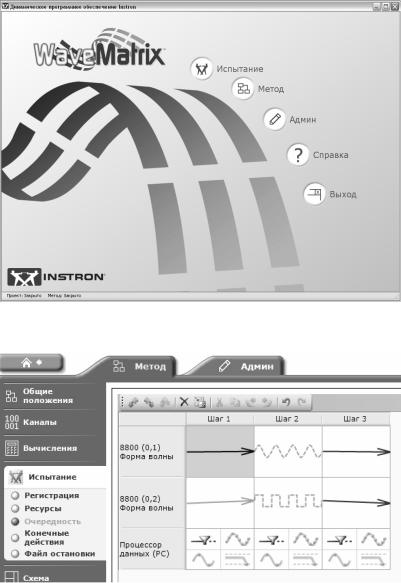

Рис. 4.6. Основной экран программного обеспечения WaveMatrix
Рис. 4.7. Пошаговое задание метода испытания
