огороджень; змащують підшипники й зубчасті передачі; обкатують подрібнювач на холостому ходу протягом години. Усувають усі виявлені недоліки, остаточно загострюють ножі, регулюють тяговий орган подавального й підтискного конвеєрів, а також встановлюють підтискний конвеєр. Якщо необхідно, очищують від бруду та іржі, фарбують окремі складальні одиниці й кріплення.

Монтаж подрібнювача коренебульбоплодів ИКС-5М (ИКМ-5)

Монтаж подрібнювача коренебульбоплодів ИКС-5М (рис. 10) проводять у закритому приміщенні, обладнаному водопроводом, каналізацією й системою опалення або обігрівання.

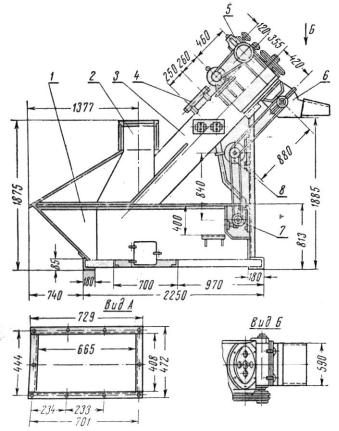

1 – мийна ванна; 2 – завантажувальна горловина; 3 – шнек; 4 – миючий пристрій; 5 – привідна станція шнека; 6 – подрібнювальна камера; 7 – водяний насос; 8 – електродвигун.

Рисунок 10 – Подрібнювач коренебульбоплодів ИКС-5М.

Спочатку обладнують горизонтальний бетонований майданчик під основу машини, стічний жолоб і брудозбірник із решіткою для ґрунту, що змивається з коренеплодів. Якщо подрібнювач завантажують автомобілем-самоскидом, його потрібно встановити всередині приміщення на відстані 200…250 мм від дверей. Днище мийної ванни повинно знаходитися нижче коліс автосамоскида не менше 500 мм. Для цього будують спеціальні естакади. При

163

завантажуванні подрібнювача транспортером, його встановлюють у центрі машинного залу кормоцеху. Взаємне розміщення подрібнювача й транспортерів здійснюють відповідно до розмірів машин і кормоцеху. Подрібнювач встановлюють на фундамент без перекосів. За допомогою металевих підкладок подрібнювач підганяють до інших машин технологічної лінії.

Якщо в кормоцеху встановлюють два кормозмішувачі, коренебульбоплоди після подрібнення подають у змішувачі шнековим транспортером ШЗС-40.

При встановленні одного змішувача подрібнені коренебульбоплоди засипають у нього через перехідний бункер, який зверху повинен бути закритий відкидною кришкою.

Монтаж мийки-корнерізки МРК-5.

Мийку-коренерізку МРК-5 встановлюють на фундаменті й підводять воду та електроенергію. Воду підводять по трубах діаметром 25 мм.

Перед монтажем машини визначають місце її роботи, споруджують фундамент і обладнують каналізацією з водостічним трапом. Підлогу роблять водонепроникною з похилом у бік трапу 1:50 – 1:100. Трубу для відведення бруду з'єднують із каналізацією через брудовідстійник.

Якщо оброблений продукт транспортують у запарні чани, транспортні засоби тощо, мийку-коренерізку встановлюють так, щоб її можна було повертати навколо вертикальної осі на будь-який кут. Для цього при спорудженні фундаменту поворотний круг установлюють так, щоб він виступав над поверхнею підлоги на 15…20 см. У зв'язку з підвищеною вологістю робочого майданчика електропроводи, під’єднання до машини, прокладають у металевих чи гумових трубах. Для приєднання машини до водопровідної мережі, до комплекту додають гумовий шланг і два затяжних хомути.

Гумовий шланг одним кінцем приєднують до патрубка кільцевого зрошувача, а іншим – до водопроводу. Перед початком роботи перевіряють натяг скребкового транспортера, а також встановлюють машину на той чи інший вид обробки кормів.

164

Монтаж транспортера коренебульбоплодів ТК-5 Б

Завод-виробник постачає транспортер коренебульбоплодів ТК-5 Б у розібраному вигляді (рис.11).

1 – шнек-живильник; 2 – транспортер ТС-40; 3 – подрібнювач коренебульбоплодів ИКС-5М.

Рисунок 11 – Встановлення транспортера коренебульбоплодів ТК-5Б.

При монтажі його складають із готових вузлів, до яких відносяться шнеки-живильники, привідна станція, кінцева, проміжна й середня привідна секція, транспортне полотно. Спочатку встановлюють скребковий транспортер, а потім шнекові живильники й привідну станцію. Скребковий транспортер встановлюють після монтажу подрібнювача коренебульбоплодів ИКС-5М. Якщо використовують подрібнювач іншої марки, під приводну станцію транспортера ставлять постійну опорну раму зі швелера №6. Кут встановлення транспортера не повинен перевищувати 450.

165

Після з'єднання транспортне полотно натягують так, щоб посередині воно підіймалось на 30…40 мм від зусилля 0,1…0,12 Н.

Після встановлення похилого скребкового транспортера монтують шнеки-живильники. Їх встановлюють у бетоновані гнізда бункерів коренебульбоплодів на швелерах. Корпус кожного шнекового живильника укомплектовано швелерними поперечинами.

Поперечини кріплять болтами до опор корпуса шнека. Шнекові живильники приварюють до стояків, умонтованих у бетонований майданчик. Приводну станцію монтують на верхніх площинах вивантажувальних горловин шнекових живильників.

Натягування ланцюгів регулюють стальними підкладками, які ставлять між рамою приводної станції й плитами живильників.

Монтажні роботи закінчують встановленням у бункерах скатних козирків шнеків-живильників. Обкатку машини починають із короткочасних включень, під час яких транспортна стрічка й шнеки повинні обертатись плавно (без ривків). Обкатують протягом 4 годин. У процесі обкатки здійснюють остаточне регулювання й наладку.

Монтаж живильника концентрованих кормів ПК-6

Живильник складається з горизонтального й похилого скребкових транспортерів (рис.12).

Горизонтальний транспортер завод постачає в складеному вигляді із приводною станцією й транспортерною стрічкою, а похилий транспортер – розібраним на секції. Живильник складається з таких монтажних вузлів: транспортерної стрічки, кільцевої, проміжної й приводної станцій. Спочатку складають похилий скребковий транспортер, а потім встановлюють горизонтальний вивантажувальний транспортер. Похилий скребковий транспортер встановлюють тільки після того, як буде встановлено змішувач кормів. Верхню його частину кріплять до завантажувального шнека, а нижню через опорний кутник до закладеного у фундамент швелера.

Кут похилу транспортера повинен бути не більше 500. Монтажні роботи закінчують натягуванням транспортерних ланцюгів, прокладанням електропроводів у захисних трубах і з'єднанням електродвигунів з електромережою.

166

а – похилого транспортера; б – горизонтального транспортера.

Рисунок 12 – Схема монтажу живильника концкормів ПК-6.

Живильники обкатують без навантаження протягом 2 годин. Після обкатки встановлюють дерев'яні стінки. Зазори між стінками приямка бункера й горизонтального транспортера закладають дерев'яними брусками чи заварюють металевими стрічками.

Монтаж живильника сінного борошна ПСМ-10.

Завод-виготівник постачає живильник ПСМ-10 у складеному вигляді. Живильник завод виготовляє без бункера. Бункер є будівельною частиною кормоцеху. Доцільно встановлювати живильник до спорудження бункера. Раму живильника за допомогою чотирьох опор ставлять на бетоновану підлогу. Потім ставлять живильник у бункер, і кріплять до рами двома фундаментними болтами. Після встановлення клинових пасів зірочок і ланцюгів живильник обкатують на постійному режимі протягом 1,5…2 годин.
