106• Feldbus-Controller 750-837, /02x-000, 750-838, /02x-000 LED Statusanzeige

3.1.9.2 Knotenstatus - Blinkcode der 'I/O'-LED

LED

Farbe

Bedeutung

IO

rot /grün /

Die 'I/O'-LED zeigt den Betrieb des Knotens an und signalisiert



orange

auftretende Fehler.







Nach Einschalten der Versorgungsspannung läuft der Controller hoch. Dabei blinkt die "I/O"-LED rot.

Nach fehlerfreiem Hochlauf zeigt die "I/O"-LED grünes Dauerlicht. Im Fehlerfall blinkt die "I/O"-LED weiter.

Mit Hilfe eines Blinkcodes werden detaillierte Fehlermeldungen angezeigt. Ein Fehler wird über bis zu 3 Blinksequenzen zyklisch dargestellt.

•Die erste Blinksequenz (ca. 10 Hz) leitet die Fehleranzeige ein.

•Nach einer Pause erscheint die zweite Blinksequenz (ca. 1 Hz). Die Anzahl der Blinkimpulse gibt den Fehlercode an.

•Nach einer weiteren Pause erfolgt die dritte Blinksequenz (ca. 1 Hz). Die Anzahl der Blinkimpulse zeigt das Fehlerargument an.

Versorgungsspannung

einschalten

Koppler-Hochlauf

“I/O”-LED blinkt

Fehler

Ja



Nein



“I/O”-LED

1. Blinksequenz

(leitet opt. Anzeige eines Fehlers ein)

1. Pause

“I/O”-LED

2. Blinksequenz

Fehlercode (Anzahl Blinkimpulse)

2. Pause

“I/O”-LED

“I/O”-LED an 3. Blinksequenz

Fehlerargument (Anz. Blinkimp.)

Feldbusstart



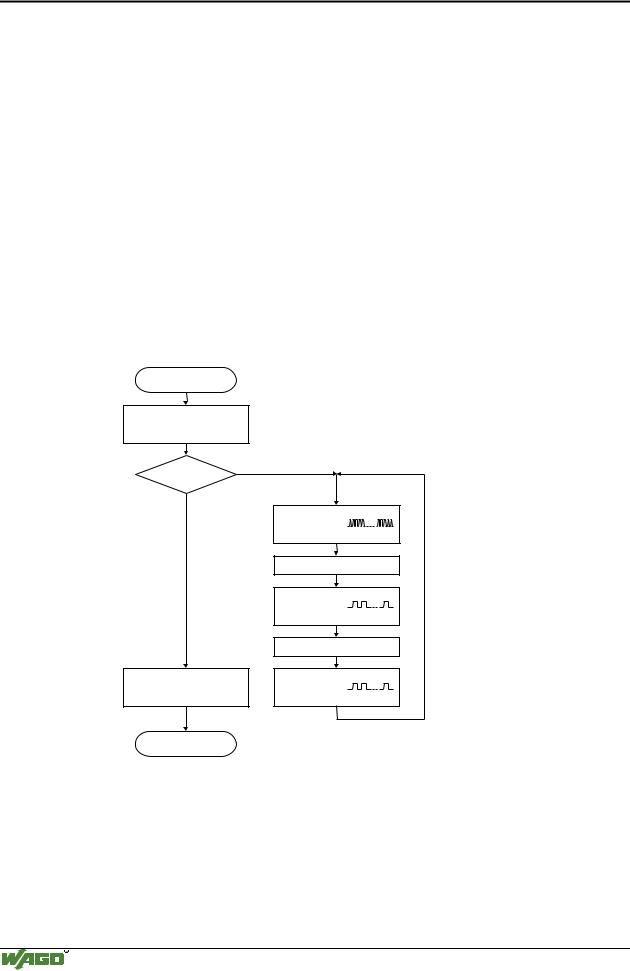

Abb. 3-18:LED Signalisierung Knotenstatus

g012111d

Nach Beseitigung eines Fehlers ist der Controller durch Ausund Einschalten der Versorgungsspannung neu zu starten.

WAGO-I/O-SYSTEM 750

CANopen





Feldbus-Controller 750-837, /02x-000, 750-838, /02x-000 • 107







LED Statusanzeige























I/O



Bedeutung





grün



Datenzyklus auf dem Klemmenbus















aus



Kein Datenzyklus auf dem Klemmenbus















rot



Hardware-Defekt des Controllers















rot



Beim Anlauf: Klemmenbus wird initialisiert





blinkt



Beim Betrieb: Allgemeiner Klemmenbus-Fehler















rot



Fehlermeldung bei Klemmenbus-Reset und internem Fehler.





blinkt



Die Fehlermeldung wird anhand des Blinkcodes, als Fehlercode und





zyklisch



Fehlerargument, ausgewertet.













Fehlermeldungen der 'I/O'-LED

1.Blinksequenz: Einleitung der Fehleranzeige

2.Blinksequenz: Fehlercode

3.Blinksequenz: Fehlerargument

Fehlercode 1: "Hardwareund Konfigurationsfehler"

Fehlerargument

Fehlerbeschreibung

Abhilfe

-

Ungültige Prüfsumme im

Schalten Sie die Versorgungs-



Parameterbereich des

spannung des Knotens aus, redu-



Buskopplers/Controllers

zieren Sie die Anzahl der Bus-





klemmen und schalten Sie die





Versorgungsspannung wieder ein.

1

Interner Speicherüberlauf bei der

Schalten Sie die Versorgungs-



Inlinecode-Generierung

spannung des Knotens aus, redu-





zieren Sie die Anzahl der Bus-





klemmen und schalten Sie die





Versorgungsspannung wieder ein.





Sollte der Fehler weiterhin existent





sein, tauschen Sie den Buskoppler





aus.

WAGO-I/O-SYSTEM 750

CANopen

108• Feldbus-Controller 750-837, /02x-000, 750-838, /02x-000 LED Statusanzeige

2

Busklemme(n) mit nicht unter-

Ermitteln Sie die fehlerhafte Bus-



stützter Datenstruktur

klemme. Schalten Sie hierzu die





Versorgungsspannung aus. Ste-





cken sie die Endklemme in die





Mitte des Knotens. Schalten Sie





die Versorgungsspannung wieder





ein.





- Blinkt die LED weiter, so





schalten Sie die Versorgungs-





spannung aus und stecken Sie





die Endklemme in die Mitte der





ersten Hälfte des Knotens (zum





Koppler hin).





- Blinkt die LED nicht, so schalten





Sie die Versorgungsspannung





aus und stecken Sie die





Endklemme in die Mitte der





zweiten Hälfte des Knotens (vom





Koppler weg).





Schalten Sie die Versorgungs-





spannung wieder ein. Wiederholen





Sie diesen Vorgang mit halbierten





Schrittweiten bis die fehlerhafte





Busklemme gefunden ist. Tau-





schen Sie die fehlerhafte Bus-





klemme aus.





Erkundigen Sie sich nach einem





Firmware-Update für den Bus-





koppler.

3

Unbekannter Bausteintyp des

Schalten Sie die Versorgungs-



Flash-Programmspeichers

spannung des Knotens aus, tau-





schen Sie den Buskoppler und





schalten Sie die Versorgungs-





spannung wieder ein.







4

Fehler beim Schreiben in den

Schalten Sie die Versorgungs-



Flash-Speicher

spannung des Knotens aus, tau-





schen Sie den Buskoppler und





schalten Sie die Versorgungs-





spannung wieder ein.







5

Fehler beim Löschen eines

Schalten Sie die Versorgungs-



Flash-Sektors

spannung des Knotens aus, tau-





schen Sie den Buskoppler und





schalten Sie die Versorgungs-





spannung wieder ein.







6

Die ermittelte Busklemmen-

Starten Sie den Buskoppler durch



Konfiguration nach einem Klem-

Ausund Einschalten der Versor-



menbus-Reset (AUTORESET)

gungsspannung neu.



differiert zu der, die beim letzten





Hochlauf des Buskopplers ermit-





telt wurde.









7

Fehler beim Schreiben in das

Schalten Sie die Versorgungs-



serielle EEPROM

spannung des Knotens aus, tau-





schen Sie den Buskoppler und





schalten Sie die Versorgungs-





spannung wieder ein.







WAGO-I/O-SYSTEM 750

CANopen

Feldbus-Controller 750-837, /02x-000, 750-838, /02x-000 • 109







LED Statusanzeige













8

Ungültige Hardware-Firmware-

Schalten Sie die Versorgungs-







Kombination

spannung des Knotens aus, tau-









schen Sie den Buskoppler und









schalten Sie die Versorgungs-









spannung wieder ein.















9

Prüfsumme im seriellen

Schalten Sie die Versorgungs-







EEPROM ungültig

spannung des Knotens aus, tau-









schen Sie den Buskoppler und









schalten Sie die Versorgungs-









spannung wieder ein.















10

Initialisierung des seriellen

Schalten Sie die Versorgungs-







EEPROM fehlgeschlagen

spannung des Knotens aus, tau-









schen Sie den Buskoppler und









schalten Sie die Versorgungs-









spannung wieder ein.















11

Fehler beim Lesezugriff auf das

Schalten Sie die Versorgungs-







serielle EEPROM

spannung des Knotens aus, tau-









schen Sie den Buskoppler und









schalten Sie die Versorgungs-









spannung wieder ein.















12

Zeitüberschreitung beim Zugriff

Schalten Sie die Versorgungs-







auf das serielle EEPROM

spannung des Knotens aus, tau-









schen Sie den Buskoppler und









schalten Sie die Versorgungs-









spannung wieder ein.















14

Maximale Anzahl an Gateway-

Reduzieren Sie die Anzahl der







bzw. Mailbox-Busklemmen

entsprechenden Busklemmen auf







überschritten

ein zulässiges Maß.















Fehlercode 2 -nicht genutzt-







Fehlerargument

Fehlerbeschreibung

Abhilfe





-

nicht genutzt

-













WAGO-I/O-SYSTEM 750

CANopen

110• Feldbus-Controller 750-837, /02x-000, 750-838, /02x-000 LED Statusanzeige

Fehlercode 3 "Protokollfehler Klemmenbus"

Fehlerargument

Fehlerbeschreibung

Abhilfe

-

Klemmenbus-Kommunikation

Befinden sich Potentialein-



gestört, fehlerhaft Baugruppe ist

speiseklemmen mit Busnetzteil



nicht identifizierbar.

(750-613) im Knoten, so überprü-





fen Sie zunächst ob diese Klem-





men korrekt mit Spannung ver-





sorgt werden. Entnehmen Sie dies





dem Zustand der zugehörigen





Status-LEDs. Sind alle Klemmen





ordnungsgemäß angeschlossen





oder befinden sich keine Bus-





klemmen vom Typ 750-613 im





Knoten, ermitteln Sie die fehler-





hafte Busklemme folgendermaßen:





Schalten Sie die Versorgungs-





spannung des Knotens aus. Ste-





cken sie die Endklemme in die





Mitte des Knotens. Schalten Sie





die Versorgungsspannung wieder





ein.





- Blinkt die LED weiter, so





schalten Sie die Versorgungs-





spannung aus und stecken Sie





die





Endklemme in die Mitte der





ersten Hälfte des Knotens (zum





Koppler hin).





- Blinkt die LED nicht, so schalten





Sie die Versorgungsspannung





aus und stecken Sie die





Endklemme in die Mitte der





zweiten Hälfte des Knotens (vom





Koppler weg).





Schalten Sie die Versorgungs-





spannung wieder ein. Wiederholen





Sie diesen Vorgang mit halbierten





Schrittweiten bis die fehlerhafte





Busklemme gefunden ist. Tau-





schen Sie die fehlerhafte Bus-





klemme aus. Befindet sich nur





noch eine Busklemme am Koppler





und die LED blinkt, ist entweder





diese Klemme defekt oder der





Koppler. Tauschen Sie die defekte





Komponente.







WAGO-I/O-SYSTEM 750

CANopen
