2.5.2RS 232
Acoplador: 750-314 e 750-316
Controlador: 750-814 e 750-816
Também é possível operar o MODBUS diretamente em uma interface RS 232. Em este caso, a ficha de ligação D-SUB é ligada conforme se segue:
D-SUB 9 |
Sinal |
Sentido |
Descrição |
pólos |
|
|
|
1 |
- |
|
Não utilizado |
2 |
TxD |
Out |
Sinal recebido |
3 |
RxD |
In |
Sinal transmitido |
4 |
- |
|
Não utilizado |
5 |
GND |
PWR |
Massa do sinal e da alimentação |
6 |
- |
|
Não utilizado |
7 |
- |
|
Não utilizado |
8 |
- |
|
Não utilizado |
9 |
- |
|
Não utilizado |
Tabela 2.4: Ocupação da ficha RS 232
A ocupação de pinos permite a utilização de cabos correntes para tomada/fichas 1:1 de 9 pólos, para a ligação direta a um PC.
18 |
MODBUS / Acoplador / Controlador |
|
01-03-16 |
|
|
|
3Dados técnicos
3.1Dimensões

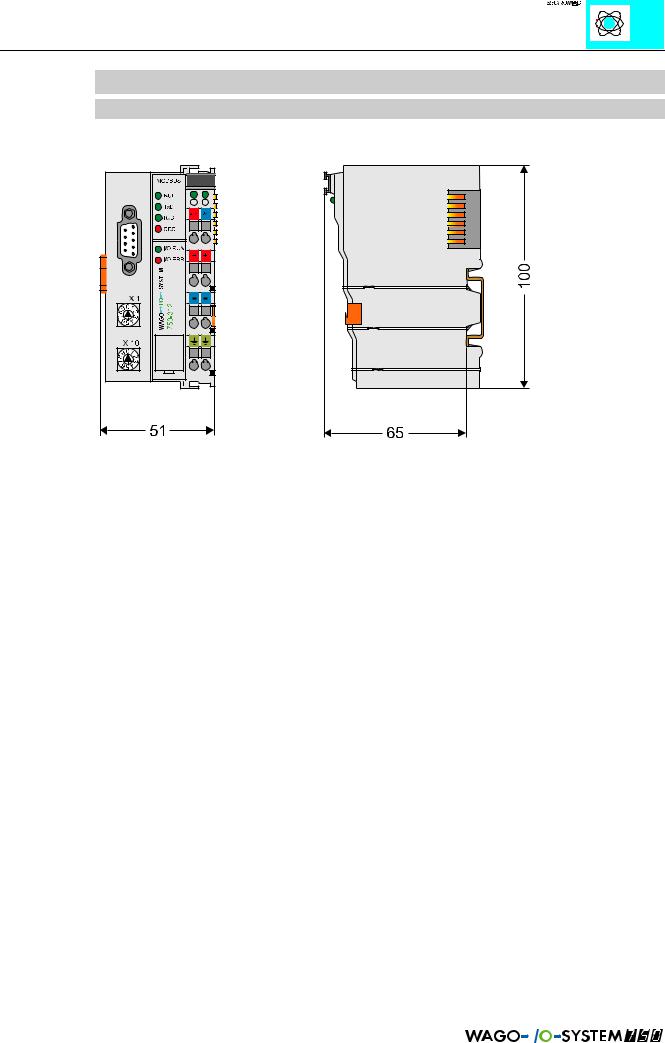

Fig. 3.1: Dimensões do acoplador/controlador
MODBUS / Dados técnicos |
19 |
01-03-16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.2 |
|
Acoplador |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
DADOS DE SISTEMA: |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
750-312 |
|
750-315 |
|
|
750-314 |
|
|
750-316 |
|
|
|
|
|
|
Qtd. máx. de nós |
99 com repetidor |
|
|
|
1 |
|
|||||
|
|
|
|
|
|
Qtd. máx de pontos I/O |
aprox. 6000 (em função do master) |
|
|
|
256 |
||||||
|
|
|
|
|
|
Meio de transmissão |
|
|
Cabo Cu isolado 2 (4) x 0,25 mm² |
|
|||||||
|
|
|
|
|
|
Comprimento máx. bus |
1200 m (em função da taxa baud/do cabo |
|
Aprox. 5 m |
||||||||
|
|
|
|
|
|
bus) |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
Taxa de transmissão |
150-19200 Baud |
1,2-115,2 kBaud |
|
150-19200 Baud |
|
1,2-115,2 kBaud |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
Tipo de transmissão |
|
RS 485 |
|
|
|
RS 232 |
|||||
|
|
|
|
|
|
Tabela 3.1: Dados de sistema, acoplador |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
DADOS TÉCNICOS: |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
750-312, 750-314, 750-315, 750-316 |
|
|
||||
|
|
|
|
|
|
Qtd. máx. bus terminal |
|
|
|
|
64 |
|
|
|
|||
|
|
|
|
|
|
Sinais periféricos digitais |
|
|
256 (Entradas e saídas) |
|
|
|
|||||
|
|
|
|
|
|
Sinais periféricos analógicos |
|
|
128 (Entradas e saídas) |
|
|
|
|||||
|
|
|
|
|
|
Possibilidade de configuração |
|
|
Interruptor DIP e codificador decimal |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
através de PC ou comando |
|
|
|
|||
|
|
|
|
|
|
Ligação bus |
|
|
1 x D-Sub 9 |
|
|
|
|||||
|
|
|
|
|
|
Alimentação de tensão |
|
|
24 V DC (-15%/+20%) |
|
|
|
|||||
|
|
|
|
|
|
Consumo interno |
|
|
350 mA |
|
|
|
|||||
|
|
|
|
|
|
Corrente de entrada |
|
|
85 mA típ. |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
580 mA máx. |
|
|
|
|||
|
|
|
|
|
|
Contatos de potência |
|
|
Contato de lâmina / de mola |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
Contatos deslizantes, limpeza automática |
|
|||||
|
|
|
|
|
|
Tensão contatos de potência |
|
|
24 V DC |
|
|
|
|||||
|
|
|
|
|
|
Corrente contatos de potência |
|
|
10 A DC |
|
|
|
|||||
|
|
|
|
|
|
Alimentação de corrente máx. no |
|
|
1,65 A |
|
|
|
|||||
|
|
|
|
|
|
bus terminal |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Contatos de dados |
|
|
Contatos deslizantes, 2,5µ dourado duro |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
limpeza automática |
|
|
|
|||
|
|
|
|
|
|
Material da caixa |
|
|
Policarbonato, poliamida 6.6 |
|
|
|
|||||
|
|
|
|
|
|
Inscrição |
|
|
Placas de inscrição standard WAGO BR247/278 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
Placas com designações 8 x 47 mm |
|
|||||
|
|
|
|
|
|
Técnica de ligação |
|
|
CAGE CLAMP, 0,08 mm² - 2,5 mm² |
|
|||||||
|
|
|
|
|
|
À prova de vibrações/choques |
|
|
IEC 68-2-6 / IEC 68-2-27 |
|
|
|
|||||
|
|
|
|
|
|
Posição de montagem |
|
|
arbitrário |
|
|
|
|||||
|
|
|
|
|
|
Sistema de proteção |
|
|
|
IP 20 |
|
|
|
||||
|
|
|
|
|
|
Separação do potencial |
|
|
500 V sistema /alimentação |
|
|
|
|||||
|
|
|
|
|
|
Temperatura de serviço |
|
|
0 °C ... +55 °C |
|
|
|
|||||
|
|
|
|
|
|
Dimensões em mm |
51 x 65* x 100 (*a partir do rebordo superior do trilho de sustentação) |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tabela 3.2: Dados técnicos, acoplador
20 |
MODBUS / Dados técnicos |
|
01-03-16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.3 |
Controlador |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DADOS DE SISTEMA: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-812 |
|
750-815 |
|
750-814 |
|
750-816 |
||||
|
|
Qtd. máx. de nós |
99 com repetidor |
|
|
1 |
|
|
|
|
||||
|
|
Qtd. máx de pontos I/O |
aprox. 6000 (em função do master) |
|
256 |
|
|
|
||||||
|
|
Meio de transmissão |
|
|
Cabo Cu isolado 2 (4) x 0,25 mm² |
|
|
|
|
|||||
|
|
Comprimento máx. bus |
1200 m (função da taxa baud/do |
|
Ca. 5 m |
|||||||||
|
|
|
|
|
cabo |
bus |
|
|
|
|
|
|
|
|
|
|
Taxa de transmissão |
150-19200 Baud |
1,2-115,2 kBaud |
|
150-19200 Baud |
|
1,2-115,2 kBaud |
||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
Tipo de transmissão |
|
RS 485 |
|
|
RS 232 |
|||||||
|
|
IEC 1131-3 programação |
|
WAGO-I/O-PRO |
AWL, KOP, FUP, ST, AS |
|||||||||
|
|
Tabela 3.3: Dados de sistema, controlador |
|
|
|
|
|
|
|
|
|
|
||
|
|
DADOS TÉCNICOS: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-812, 750-814, 750-815, 750-816 |
|
|
|
|
|
|||
|
|
Qtd. máx. bus terminal |
|
|
|
|
64 |
|
|
|
|
|
||
|
|
Sinais periféricos digitais |
|
|
256 (Entradas e saídas) |
|
|
|
|
|||||
|
|
Sinais periféricos analógicos |
|
|
128 (Entradas e saídas) |
|
|
|
|
|||||
|
|
Possibilidade de configuração |
|
|
Com módulo de função e interruptores |
|
|
|
|
|||||
|
|
Memória de programa |
|
|
|
32 kByte |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
Memória de dados |
|
|
|
32 kByte |
|
|
|
|
||||
|
|
Memória remanente |
|
|
8 kByte (retain) |
|
|
|
|
|||||
|
|
Bus de campo área I/O |
|
256 palavras na entrada e 256 palavras na saída |
||||||||||
|
|
Área terminais |
256 palavras para entradas e 256 palavras para saída |
|||||||||||
|
|
Tempo de ciclo |
|
|
< 3 ms para 1000 instruções Bit / 256 E/A |
|
|
|
|
|||||
|
|
Ligação bus |
|
|
|
1 x D-Sub 9 |
|
|
|
|
||||
|
|
Alimentação de tensão |
|
|
24 V DC (-15%/+20%) |
|
|
|
|
|||||
|
|
Consumo interno |
|
|
|
350 mA |
|
|
|
|
||||
|
|
Corrente de entrada |
|
|
|
85 mA típ. |
|
|
|
|
||||
|
|
|
|
|
|
|
580 mA máx. |
|
|
|
|
|||
|
|
Contatos de potência |
|
|
Contato de lâmina / de mola |
|
|
|
|
|||||
|
|
|
|
|
|
Contatos deslizantes, limpeza automática |
|
|
|
|
||||
|
|
Tensão contatos de potência |
|
|
|
24 V DC |
|
|
|
|
||||
|
|
Corrente contatos de potência |
|
|
|
10 A DC |
|
|
|
|
||||
|
|
Alimentação de corrente máx. no |
|
|
|
1,65 A |
|
|
|
|
||||
|
|
Contatos de dados |
|
|
Contatos deslizantes, 2,5µ dourado duro |
|
|
|
|
|||||
|
|
|
|
|
|
limpeza automática |
|
|
|
|
||||
|
|
Material de caixa |
|
|
Policarbonato, poliamida 6.6 |
|
|
|
|
|||||
|
|
Inscrição |
|
|
Placas com inscrição standard WAGO BR247/278 |
|||||||||
|
|
|
|
|
|
Placas com designações 8 x 47 mm |
|
|
|
|
||||
|
|
Técnica de ligação |
|
|
CAGE CLAMP, 0,08 mm² - 2,5 mm² |
|
|
|
|
|||||
|
|
À prova de vibrações/choques |
|
|
IEC 68-2-6 / IEC 68-2-27 |
|
|
|
|
|||||
|
|
Posição de montagem |
|
|
|
arbitrário |
|
|
|
|
||||
|
|
Sistema de proteção |
|
|
|
IP 20 |
|
|
|
|
||||
|
|
Separação do potencial |
|
|
500 V sistema /alimentação |
|
|
|
|
|||||
|
|
Temperatura de serviço |
|
|
0 °C ... +55 °C |
|
|
|
|
|||||
|
|
Dimensões em mm |
51 x 65* x 100 (*a partir do rebordo superior do trilho de sustentação) |
|||||||||||
Tabela 3.4: Dados técnicos, controlador
