8.4 Classificações de acordo com NEC
Para a América do Norte, aplicam-se especificações que divergem das que são utilizadas na Europa, correspondendo às classificações enumeradas em seguida de acordo com NEC 500 (National Electric Code):
8.4.1 Divisão das zonas
O grau de perigosidade – independentemente da sua natureza – é definido pela subdivisão em “Divisions“. São válidas as seguintes atribuições
Áreas potencialmente explosivas devido a gases, vapores, nebulizações e poeiras inflamáveis
Divisão 1 abrange áreas nas quais é provável existir ocasionalmente (> 10 h ≤ 1000 h /ano) ou permanentemente ou durante períodos prolongados (> 1000 h /ano) uma atmosfera perigosa potencialmente explosiva.
Divisão 2 abrange áreas nas quais é provável ocorrer apenas raramente e apenas durante períodos curtos (>0 h ≤ 10 h /ano) uma atmosfera perigosa potencialmente explosiva.
8.4.2 Grupos de proteção contra explosões
Os materiais elétricos para as áreas potencialmente explosivas são classificados em três categorias de perigosidade:
Class I (gases e vapores): |
Group A (acetileno) |
|
Group B (hidrogênio) |
|
Group C (etileno) |
|
Group D (metano) |
|
|
Class II (poeiras): |
Group E (poeiras metálicas) |
|
Group F (poeiras de carvão) |
|
Group G (poeiras de farinha, poeiras de amido e de cereais) |
|
|
Class III (fibras): |
Sem subgrupos |
|
|
WAGO-I/O-SYSTEM 750 Sistema modular I/O
Utilização em áreas potencialmente explosivas |
• 89 |
Classificações de acordo com NEC |
|
|
|
8.4.3 Classes de temperatura
Os materiais elétricos para áreas potencialmente explosivas são diferenciados pelas classes de temperatura:
Classe de temperatura |
Temperatura superficial |
Temperatura de inflamação |
|
máxima |
das substâncias inflamáveis |
|
|
|
T1 |
450 °C |
> 450 °C |
|
|
|
T2 |
300 °C |
> 300 °C ≤ 450 °C |
|
|
|
T2A |
280 °C |
> 280 °C ≤ 300 °C |
|
|
|
T2B |
260 °C |
> 260 °C ≤ 280 °C |
|
|
|
T2C |
230 °C |
>230 °C ≤ 260 °C |
|
|
|
T2D |
215 °C |
>215 °C ≤ 230 °C |
|
|
|
T3 |
200 °C |
>200 °C ≤ 215 °C |
|
|
|
T3A |
180 °C |
>180 °C ≤ 200 °C |
|
|
|
T3B |
165 °C |
>165 °C ≤ 180 °C |
|
|
|
T3C |
160 °C |
>160 °C ≤ 165 °C |
|
|
|
T4 |
135 °C |
>135 °C ≤ 160 °C |
|
|
|
T4A |
120 °C |
>120 °C ≤ 135 °C |
|
|
|
T5 |
100 °C |
>100 °C ≤ 120 °C |
|
|
|
T6 |
85 °C |
> 85 °C ≤ 100 °C |
|
|
|
WAGO-I/O-SYSTEM 750 Sistema modular I/O
90 • Utilização em áreas potencialmente explosivas Identificação
8.5 Identificação
8.5.1 Para Europa
De acordo com CENELEC e IEC

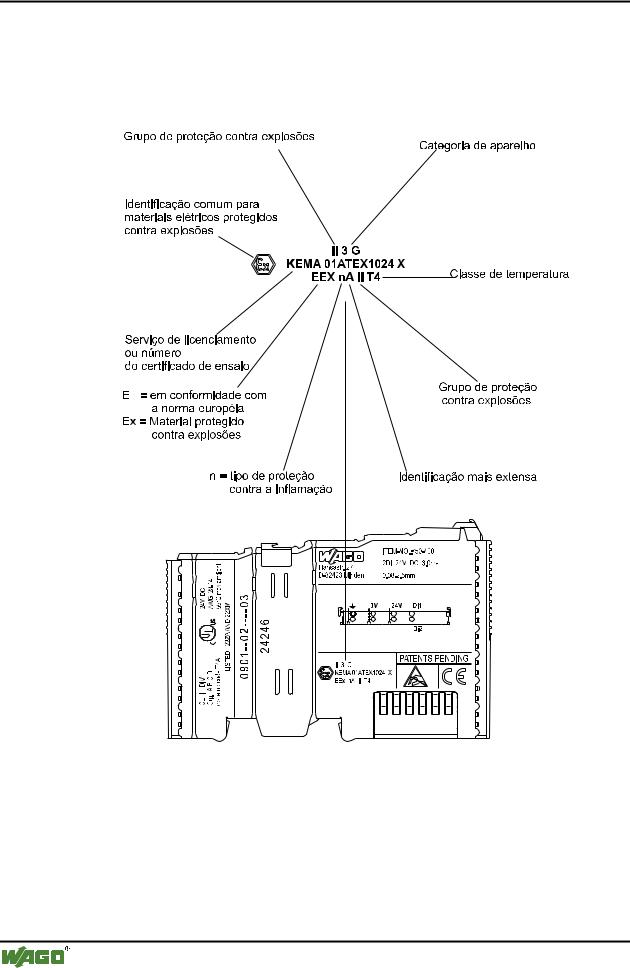

Fig. 8-1: Exemplo para inscrição lateral dos terminais bus |
|
(750-400, terminal de entrada de 2 canais digitais 24 V DC) |
g01xx03d |
WAGO-I/O-SYSTEM 750 Sistema modular I/O
Utilização em áreas potencialmente explosivas |
• 91 |
Identificação |
|
|
|
8.5.2 Para America do Norte
De acordo com NEC 500

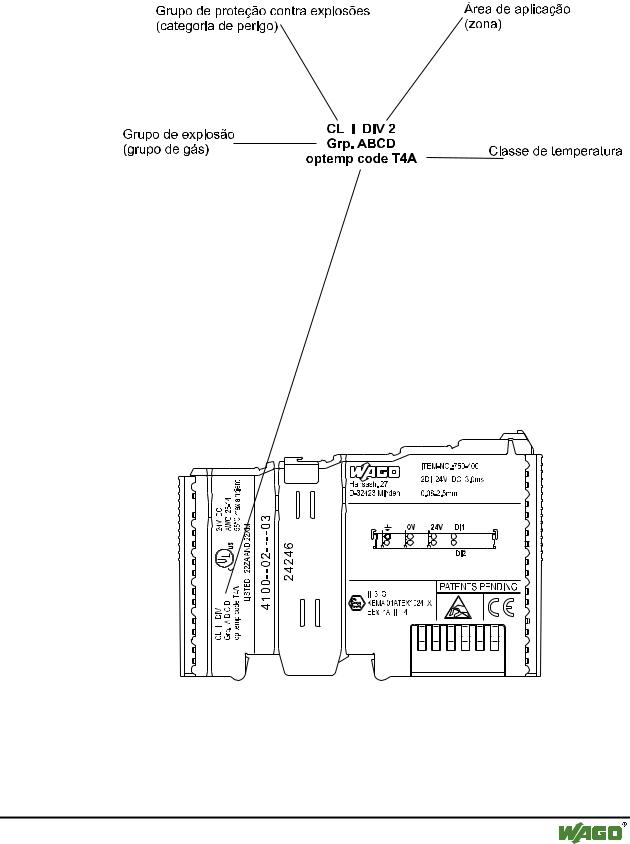

Fig. 8-2: Exemplo para inscrição lateral dos terminais bus |
|
(750-400, terminal de entrada de 2 canais digitais 24 V DC) |
g01xx04d |
WAGO-I/O-SYSTEM 750 Sistema modular I/O
92 • Utilização em áreas potencialmente explosivas Disposições relativas à montagem
8.6 Disposições relativas à montagem
Ao invés das disposições relativas ao fabrico de materiais elétricos, para os quais se operou a harmonização no seio dos estados membros do CENELEC, a normalização internacional em matéria de disposições sobre construção e montagem ainda está atrasada.
Na Alemanha devem ser observadas diversas disposições e portarias nacionais para a montagem de instalações elétricas em áreas potencialmente explosivas. A base é constituída pela norma Elex V á qual se encontra associada a norma DIN VDE 0165/2.91. Em seguida, encontram-se enumerados alguns extratos adicionais de disposições VDE:
DIN VDE 0100 Montagem de instalações de corrente forte com tensões nominais até 1000 V
DIN VDE 0101 Montagem de instalações de corrente forte com tensões nominais superiores a 1 kV
DIN VDE 0800 Montagem e funcionamento de instalações de telecomunicações incluindo instalações de processamento de informações
DIN VDE 0185 Sistemas de pára-raios
Nos EUA e no Canadá existem regulamentos próprios. Em seguida, são apresentados extratos dessas disposições:
NFPA 70 |
National Electrical Code Art. 500 Hazordous Locations |
|
|
ANSI/ISA-RP |
Recommended Practice |
12.6-1987 |
|
|
|
C22.1 |
Canadian Electrical Code |
|
|
