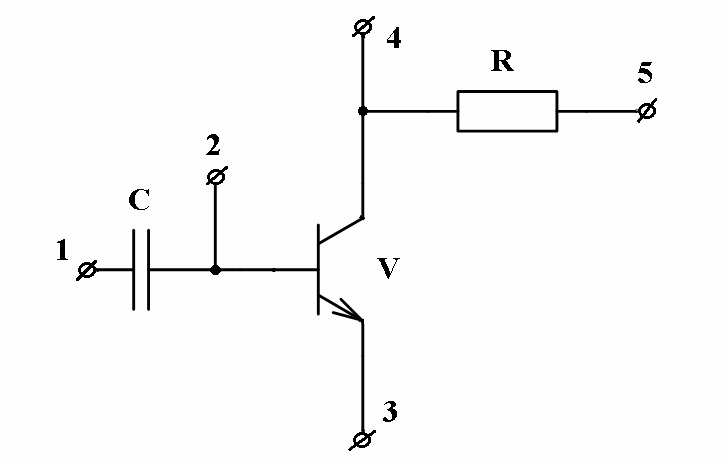

Структура напівпровідникової ІС

• Плівкова ІС - це ІС, у якої всі елементи і міжз’єднання виконані у вигляді різних плівок, нанесених на поверхню діелектричної підкладки.

• Гібридна ІС являє собою комбінацію плівкових пасивних елементів і активних компонентів, розміщених на спільній діелектричній підкладці (рис. ).

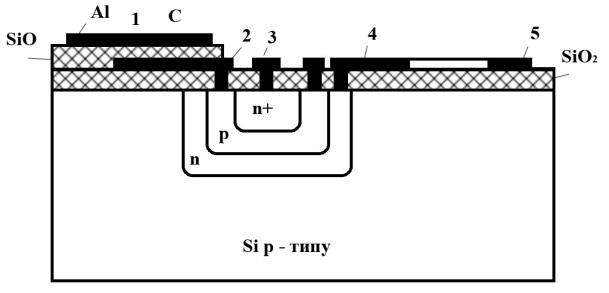

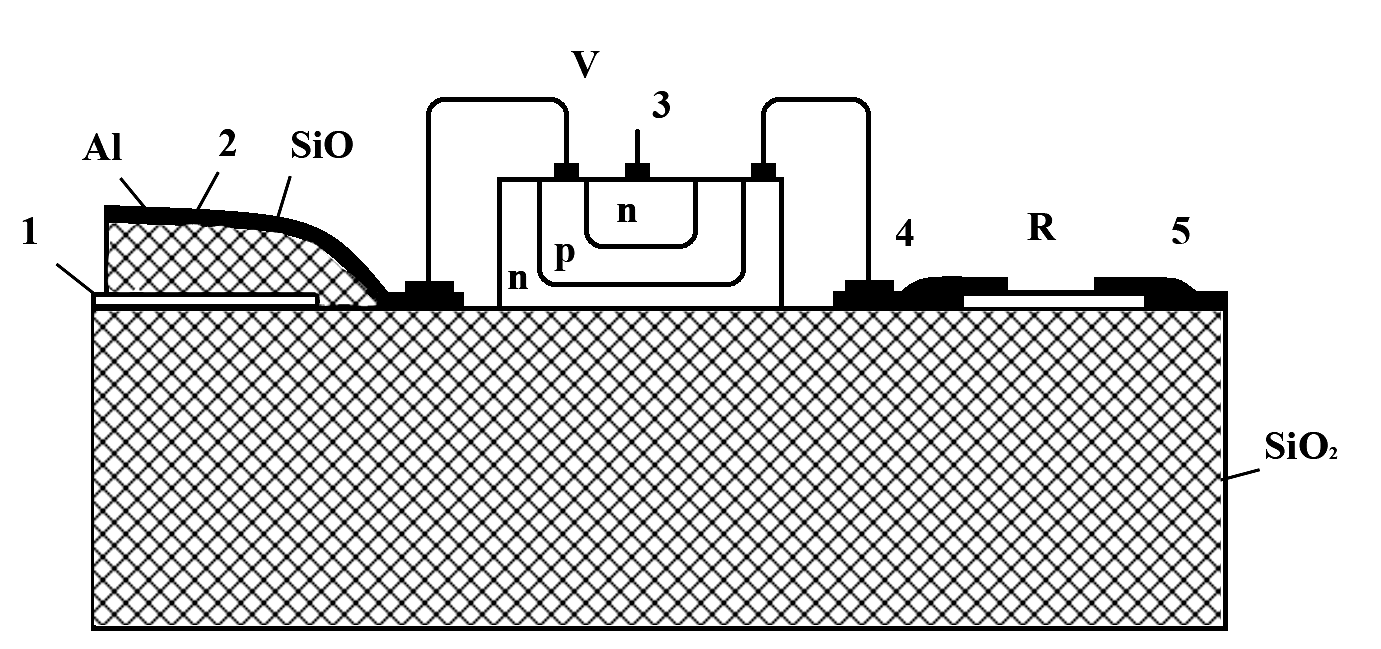

• Суміщена ІС  це мікросхема, в якій активні елементи розміщені в об'ємі напівпровідникового кристала, а пасивні, виготовлені за плівковою технологією, наносяться на попередньо ізольовану діелектриком поверхню напівпровідникового кристала (рис. ).

Структура ГІС

Елементи конструкції іс

• Корпус ІС – призначений для захисту ІС від зовнішніх впливів і для з'єднання із зовнішніми електричними колами за допомогою виводів. Разом із корпусними випускаються і безкорпусні ІС.

• Підкладка ІС – заготовка, призначена для виготовлення на ній елементів гібридних ІС, міжз’єднань і контактних площадок.

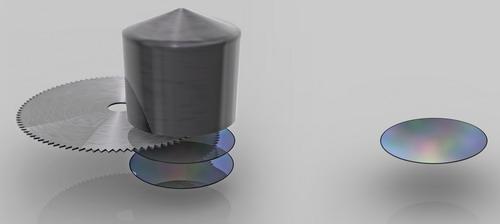

• Напівпровідникова пластина  заготовка з напівпровід­никового матеріалу, яка застосовується для виготовлення напівпровідникових інтегральних схем (рис. поз. 1).

• Кристал ІС, чіп – частина напівпровідникової пластини (прямокутник 5х5 мм), у об'ємі і на поверхні якої сформовані елементи ІС, міжз’єднання і контактні майданчики (рис. поз. 2).

• Контактні майданчики – металізовані ділянки на підкладці або кристалі, призначені для приєднання до виводів корпуса ІС, а також для контролю її електричних параметрів і режимів (рис. поз. 3).

• Мікроскладання – мікроелектронний виріб, який вико­нує певну функцію і складається з елементів, компонентів і інтегральних схем (корпусних і безкорпусних) з метою мікромініатюризації електронної техніки.

• Мікроблок – мікроелектронний виріб, який, окрім мікроскладань, містить ще інтегральні схеми і компоненти.

• Серія ІС – це сукупність ІС, які можуть виконувати різноманітні функції, але мають єдине конструктивно-технологічне використання і призначені для спільного застосування (напр., серія 133, серія 155, серія 140)

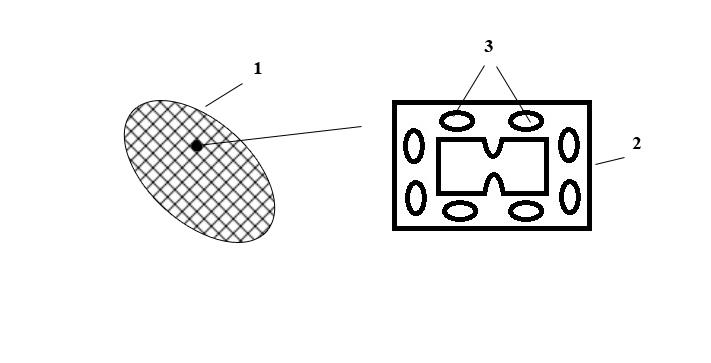

Напівпровідникова пластина, чіп, контактний майданчик

Класифікація ic

• 1. За технологією виготовлення ІС поділяють на:

напівпровідникові;

плівкові;

гібридні.

• 2. За функціональними призначеннями:

аналогові (АІС);

цифрові (ЦІС).

• 3. За ступенем інтеграції, який оцінюється показником k = lgN_e,

де N_e – число елементів і компонентів у складі ІС:

малої інтеграції:

N_e ≤ 10, k = 1,

10 < N_e ≤ 100, k = 2;

середньої інтеграції:

100 < N_e ≤ 1000, k = 3;

великі інтегральні схеми (ВІС):

1000 < N_e ≤ 10000, k = 4;

надвеликі інтегральні схеми (НВІС):

10000 < N_e ≤ 100000, k = 5.

• 4. За функціональними можливостями:

універсальні;

спеціалізовані.

• 5. За типом основного активного елемента:

ІС на біполярних транзисторах;

ІС на уніполярних транзисторах (МДН, КМДН).

• 6. За конструктивним виконанням:

корпусні;

без корпусні.

Система умовних позначень іс

• Упроваджена на підставі ГОСТ 17021-75

• 1-й елемент: 1, 5, 6, 7 – напівпровідникові ІС;

• 2, 4, 8 - гібридні ІС;

• 3 - інші (плівкові, вакуумні).

• 2-й елемент

Означає порядковий номер розробки (точніше, даної серії). Може містити 2-3 цифри.

• 3-й елемент: ЛА – логічний елемент І – НЕ; ЕН – стабі­лізатор напруги; ТВ – JК тригер; ТМ – D-тригер; ТМ  D-тригер; ТР – RS-тригер; ІP – регістр; ІE – лічильник; СА – компаратор; ПВ – АЦП; ПА – ЦАП; УВ – підсилювач ВЧ; УР – підсилювач проміжної частоти; УН – підсилювач НЧ; УВ – відеопідсилювач; УЕ – емітерний повторювач; ФВ – фільтр ВЧ; ФН – фільтр НЧ; ГС – генератор синусоїдних сигналів.

Гібридні ic

• Основою мікроелектроніки є метод інтеграції (об'єднання) елементів. При цьому сукупність елементів ІС і міжз'єднань виготовляється в єдиному технологічному процесі – одержують закінчений функціональний вузол. Автономно або разом із додатковими елементами цей вузол власне утворює інтегральну схему.

• Застосовуються дві основні технології виготовлення ІС – гібридна і напівпровідникова.

До технології виготовлення ІС ставлять 2 суперечливі вимоги:

1 Підвищений ступінь інтеграції (щільності упакування).

2 Необхідно мати універсальні іс.

• Втім, збільшення ступеня інтеграції ІС обмежує сферу її застосування, тобто призводить до зниження універсаль­ності схеми.

• Наявність двох технологій – гібридної і напівпровід­никової – дещо розв'язує цю суперечність. Максимальну щільність упакування дає напівпровідникова технологія, проте вона є складною, і властивості елементів, виготов­лених за нею, не завжди задовольняють вимогам ТУ (напри­клад, розкид параметрів і т. ін.) Гібридна технологія є більш економною і пристосованою до спеціальних прецизійних пристроїв, дозволяє одержати ІС із кращими властивостями, хоча при цьому з низьким ступенем інтеграції.

• Варто пам'ятати, що, крім напівпровідникових і гібридних ІС, існують ще й плівкові ІС.

• Плівкова ІС – це така, у якої елементи і міжз'єднання виготовляються з плівок необхідної форми з різними електрофізичними властивостями і розміщуються на поверхні діелектричної підкладки або діелектричної плівки. Однак плівкова технологія не дозволяє виготовляти активні елементи із задовільними параметрами. Відтак чисто плівкові ІС – це пасивні схеми (переважно резистивні розподільники напруги, набір резисторів і конденсаторів, резистивно-ємнісні схеми). Тому всі переваги плівкової технології застосовуються у високопрецизійних гібридних ІС.

Гібридна технологія

• Гібридна технологія полягає у наступному (рис.). На відшліфовану діелектричну підкладку (скло, кераміка) за допомогою масок наносяться плівки резистивних і провідникових матеріалів, а також контактні площадки. Активні елементи за плівковою технологією, як уже зазначалося, не виготовляються, а виробляються окремо, у безкорпусному виконанні, а потім підпаюються. Підкладка розрізається на окремі ІС, які вкладаються до корпусів і приєднуються до контактних площадок виводів. Корпуси герметизуються і маркуються.

• Розрізняють два різновиди плівкових ІС:

• товстоплівкові, у яких товщина нанесених плівок d > 10 мкм;

• тонкоплівкові, у яких d ≤ 1-2 мкм.

• Нанесення резистивних і провідникових плівок здійснюється через випарювання у вакуумі різноманітних матеріалів за допомогою трафаретів: ніхрому, двоокису олова і т.ін.

• Плівкові резистори (рис.) мають значно більший діапазон номінальних значень і менший розкид параметрів порівняно з дифузійними резисторами (виготовленими за напівпровідниковою технологією).

• Опір плівкового резистора залежить від товщини і ширини плівки, її довжини і матеріалу. Для створення більших опорів застосовуються з'єднання кількох плівок, резистори зигзагоподібної форми тощо.

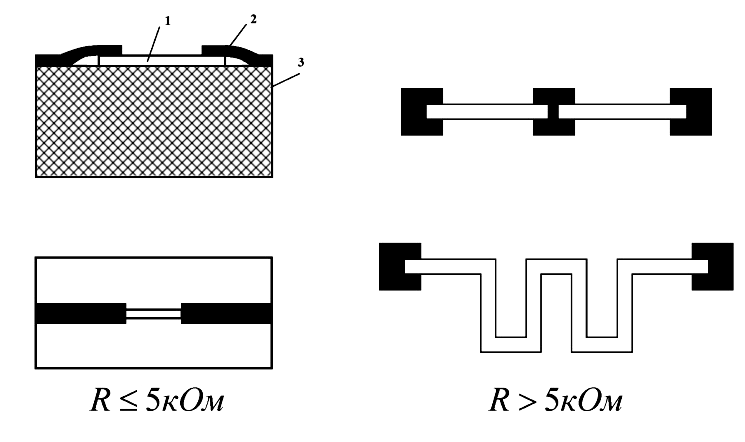

Плівкові резистори:

1 – резистивна плівка (ніхром);

2 – провідникова плівка (алюміній);

3 – діелектрична підкладка

Плівкові конденсатори

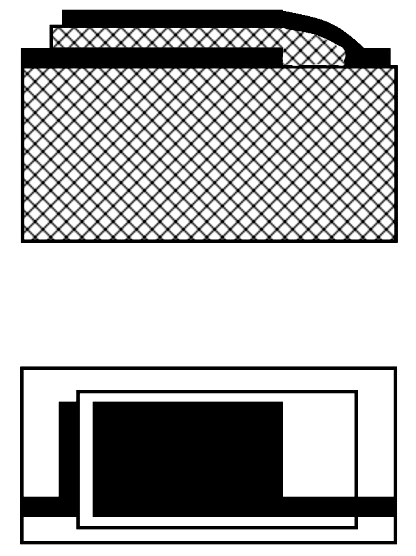

• Плівкові конденсатори створюються шляхом почергового нанесення на діелектричну підкладку провідникових і діелектричних плівок (рис.1).

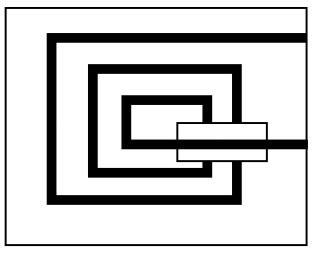

• Плівкова технологія дозволяє виконувати також індуктивності (у тому числі і трансформатори) у вигляді плоских спіралей прямокутної форми (рис. 2). На площі, яка не перевищує 25 мм², можна одержати індуктивність L ≤ 0,5 мкГн. Наноситься також феромагнітна плівка для формування осердя.

Плівковий конденсатор

Технологія створення ic

• Напівпровідникова (монолітна, твердотільна) технологія більш придатна для масового виробництва ІС з високим ступенем інтеграції, характеристики яких не критичні щодо розкиду параметрів пасивних елементів, їх температурної нестабільності і впливу паразитних зв'язків. За напівпровід­никовою технологією виготовляється більшість цифрових інтегральних схем і багатофункціональних аналогових ІС. Надійність напівпровідникових мікросхем значно вища, ніж у гібридних ІС, внаслідок невеликої кількості припаювань.

• Усі елементи напівпровідникових ІС виконані всередині напівпровідникового кристала – чіпа.

Товщина чіпа – 200-300 мкм, горизонтальні розміри – від 1,51,5 мм до 6,06,0 мм.

• Планарно-дифузійна технологія виготовлення біполярних напівпровідникових інтегральних схем

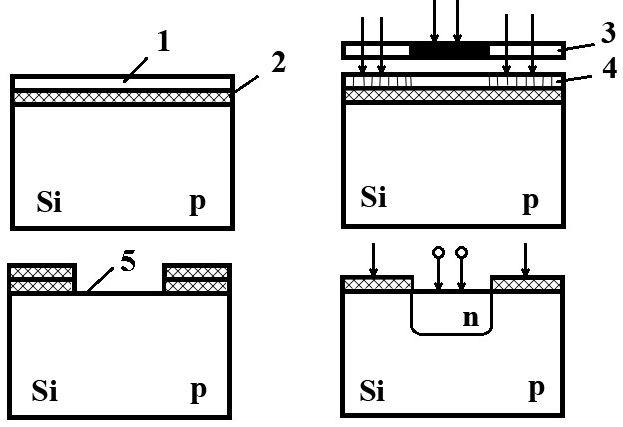

• На кремнієвому кристалі (рис.) створюється тонкий шар двоокису SiO₂. На нього наноситься шар 1 фоторезиста. Це речовина, яка під дією опромінення стає кислотостій­кою. Фоторезист опромінюється ультрафіолетовими променями через фотошаблон 3 (фотопластинка з відповідним рисунком із прозорих і непрозорих ділянок). Опромінені ділянки 5 витравлюються травником. Цей процес назива­ється фотолітографією. На ділянках 5 утворюються вікна, через які здійснюється процес дифузії донорних атомів із нагрітого газу 6.

и

Технологія виготовлення біполярних структур ІС

• Таким чином, у кремнієвому кристалі формуються n – області (так звані «кишені»), які відповідають емітерам усієї сукупності біполярних транзисторів цієї ІС. При повторенні операцій послідовно формуються області бази, потім  колектора. Паралельно формуються пасивні елементи, а на поверхні кристала – міжз'єднання і контактні площадки.

• Планарно-дифузійна технологія має такі недоліки:

• нерівномірний розподіл домішок у областях;

• нерівномірний опір колектора і збільшення його значення;

• відсутні чіткі межі переходів, що призводить до зменшення напруги пробою між колектором і підкладкою;

• підкладка дуже впливає на електричні параметри транзистора ІС.

• Натомість біполярні інтегральні транзистори, виготовлені за планарно-епітаксійною технологією, відзначаються рівномірним розподілом домішок (рис. ).

• У них на p-підкладці вирощується колектор n - типу. Для зменшення опору колектора, а отже, зниження втрат потужності і ступеня впливу підкладки створюють прихований n⁺- шар, який має менший порівняно з епітаксійним n - шаром опір. Цей прихований шар створюється за допомогою додаткової дифузії донорних домішок у відповідні ділянки підкладки.
