до 155мм - 3мм
от 180 до 200 мм - 4 мм
мм - 5мм
- плюсовой допуск на ширину фланца
Черновая группа клетей
Универсальная клеть
Угол наклона фланцев в черновой клети определяется аналогично промежуточной группе, рекомендуется 9-16%. Ширина горизонтальных валков черновой универсальной клети определяется аналогично промежуточной группе.
Вспомогательная клеть
Глубина калибров по ребордам
где b - ширина фланцев после последнего прохода в черновой клети
Ширина валков равна ширине валков универсальной клети
Угол наклона фланцев в ВК =16%
Линейная константа обжатий
пропуск (чистовая клеть)
Принимаем
пропуск (ГУК-ВК)
Принимаем
принимаем из цеховых данных
пропуск (ВК-ГУК)
Принимаем
принимаем из цеховых данных
Остальные пропуски рассчитываем аналогично, результаты расчетов сводятся в таблицу 3
Рассчитываем коэффициенты вытяжки
(49)
Таблица 4 - Результаты прокатки балки 25Б1 в универсальных и вспомогательных клетях
|
№ проп. |
Направление прокатки |
Размеры профиля, мм |
Обжатия, мм |
Площадь поперечного сечения, мм2 |
|||||
|
|
|
bc |
d |
t |
b |
bр |
|
|
|
|
0 |
|
|
28,0 |
49,0 |
128 |
329,3 |
|
|
19020,4 |
|
1 |
ВК-ГУК |
231,3 |
21,9 |
37,1 |
125 |
305,5 |
6,1 |
11,9 |
14340,5 |
|
2 |
ГУК-ВК |
231,3 |
14,8 |
24,8 |
126 |
280,9 |
7,1 |
12,3 |
9672,8 |
|
3 |
ВК-ГУК |
231,3 |
9,9 |
16,5 |
125 |
264,3 |
4,9 |
8,3 |
6414,9 |
|
4 |
ГУК-ВК |
231,3 |
7,7 |
12,7 |
125 |
256,9 |
2,2 |
3,8 |
4968,7 |
|
5 |
ВК-ГУК |
231,3 |
6,2 |
10,2 |
124 |
251,7 |
1,5 |
2,5 |
3963,6 |
|
6 |
ГУК-ВК |
231,3 |
5,2 |
8,5 |
124 |
248,0 |
1,0 |
1,7 |
3294,1 |
|
7 |
ГУК |
231,3 |
5,0 |
8,0 |
124 |
247,3 |
0,2 |
0,8 |
3160,3 |

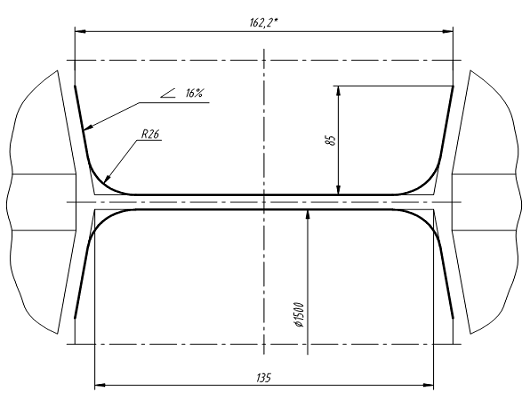

Рисунок 1 - Калибр ВК I

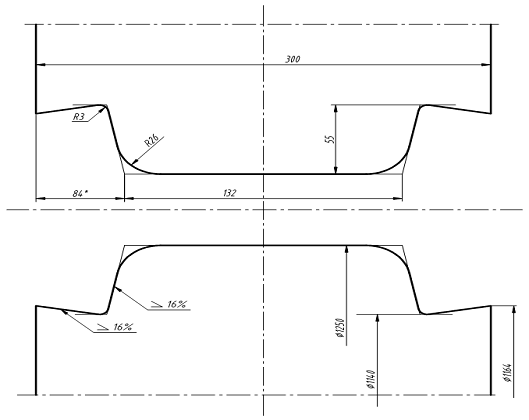

Рисунок 2 - Калибр ГУК I

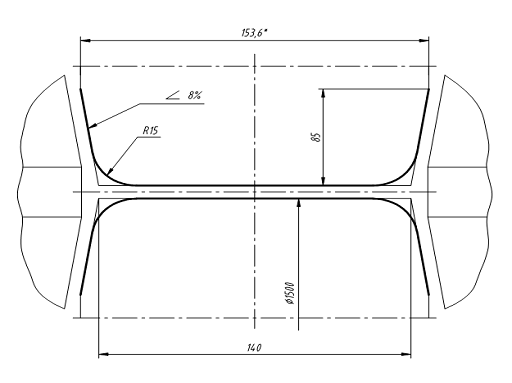

Рисунок 3 - Калибр ГУК II

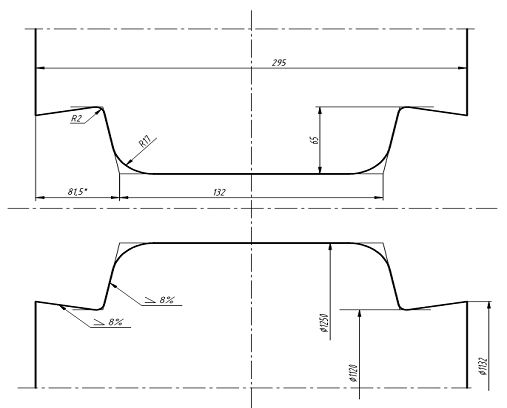

Рисунок 4 - Калибр ВК II

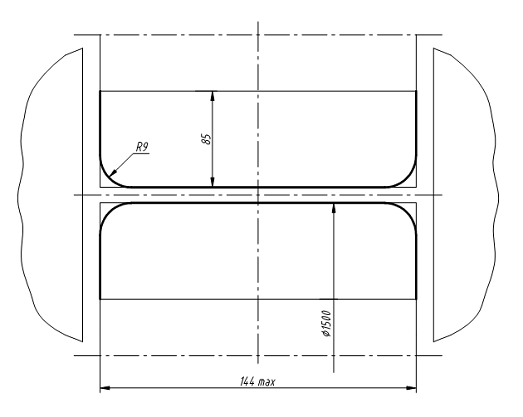

Рисунок 5 - Калибр чистовой ГУК III
1.5.2 Пример расчета калибровки валков обжимной клети «1300» при прокатке двутавровой балки 25Б1 по методу Б.П. Бахтинова
Определяем размеры профиля
Они равны горячим размерам профиля:
Высота балки В = 329мм
Ширина балки Н = 128мм
Толщина стенки d = 28мм
Средняя толщина полки t=49мм
Определяем недостающие размеры и площадь профиля без учета радиусов закруглений.
Высота фланцев
Толщина фланцев у основания
Толщина фланцев на конце
,
где
уклон внутренних граней фланцев при
прокатке балок в прямых калибрах
=0,12
Площадь поперечного сечения профиля
,
где
- площадь шейки, мм2
- площадь каждого фланца, мм2
Для расчета последующих калибров принимаем коэффициент деформации К=1,5.
калибр (чистовой)
Размеры калибра соответствуют горячим размерам профиля.
калибр
Расчет второго калибра ведем с учетом коэффициента деформации в первом (против хода прокатки) пропуске К=1,5
Толщина шейки
Ширина шейки
где: В - ширина шейки в предыдущем калибре;
- уширение в предыдущем калибре
Высота открытого фланца
где
-катающий диаметр у шейки в
предыдущем калибре, определяется с учетом допустимой переточки валков.
Высота закрытого фланца
Коэффициент высотной деформации в закрытом фланце предыдущего калибра
Коэффициент боковой деформации
Аналогично определяются коэффициенты
высотной и боковой деформации в открытом фланце предыдущего калибра
Толщина фланцев у основания
Толщина фланцев на конце
Площадь калибра
З калибр
Расчет третьего калибра ведем с
учетом коэффициента деформации во втором (против хода прокатки) пропуске
К2=1,85
![]()
Ширина шейки
где: В - ширина шейки в предыдущем калибре;
- уширение в предыдущем калибре
Высота открытого фланца
Высота закрытого фланца
Коэффициент высотной деформации в
закрытом фланце предыдущего калибра
Коэффициент боковой деформации в
закрытом фланце предыдущего калибра
Аналогично определяются коэффициенты
высотной и боковой деформации в открытом фланце предыдущего калибра
Толщина фланцев у основания
Толщина фланцев на конце
Площадь калибра
Таблица 5 - Схема прокатки заготовки для балки 25Б1
|
N пр |
Показ стрелки |
N калибра |
Сечение, мм |
|
|
|
|
|
|
230х315 |
|
|
|
1 |
146 |
0 |
230х306 |
9 |
|
|
2 |
60 |
I |
110х307 |
120 |
|
|
3 |
30 |
II |
60х313 |
50 |
|
|
|
|
|
180º |
|
|
|
4 |
9 |
III |
31х322 |
29 |
|
|
5 |
4 |
lV |
26х340 |
5 |
|
