Материал: Исследование оптимизационных задач электроснабжения электрифицированных железных дорог

Необходимо проверить, принадлежит ли точка с координатами  области Q допустимых значений переменных. Для этого проверяется неравенство (4.12), в которое подставляются координаты :

                                                                           (2.13)

Если это неравенство выполняется, вычислительный процесс продолжается.

Из точки с координатами Х\1, х2 выполняется следующий шаг. В результате этого шага имеем второе приближение - точку с координатами . Значение целевой функции в этой точке Z .

Пусть для этой точки неравенство

не выполняется. Следовательно, точка с координатами  вышла из области Q и необходимо выполнить возврат в эту область.

Возврат в область Q выполняется следующим образом. Из точки с координатами  опускается перпендикуляр на прямую , т.е. конец вектора () проектируется на эту прямую. В результате получается новое приближение - точка с координатами которая принадлежит области Q. В этой точке вычисляется значение целевой функции Z3.

Дальнейший "спуск" к относительному минимуму целевой функции продолжается из точки . На каждом шаге вычисляется значение целевой функции и проверяется принадлежность нового приближения к области Q. Вычислительный процесс заканчивается при выполнении условия (2.9).

2.4 Метод неопределенных множителей Лагранжа

Естественно что решение задач условной оптимизации значительно сложнее решения задач безусловной оптимизации. Естественно стремление сведения задачи условной оптимизации (поиска относительного экстремума) к более простой задаче безусловной оптимизации (поиска абсолютного экстремума). Такая процедура осуществляется в методе Лагранжа. Рассмотрим сущность этого метода.

Необходимо найти условный экстремум нелинейной функции

                                                                   (2.14)

п переменных, при т ограничениях

                                                            (2.15а)

Ограничения-неравенства преобразуются в равенства, а свободные члены переносятся в левые части ограничений, т.е. система (2.15а) приводится к виду

                                                                      (2.15)

В соответствии с методом Лагранжа вместо относительного экстремума функции (2.14) при ограничениях (2.15) ищется абсолютный экстремум функции Лагранжа, которая имеет следующий вид:

                                   (2.16)

где , ,...- неопределенные множители Лагранжа, являющиеся, как и переменные , искомыми переменными.

Видно, что в функцию Лагранжа входит целевая функция плюс каждое ограничение, умноженное на множитель Лагранжа.

Доказано, что относительный экстремум целевой функции (2.14) при ограничениях (2.15) совпадает с абсолютным экстремумом функции Лагранжа (2.16).

Поиск абсолютного экстремумам функции (2.16) выполняется известными методами. В частности, определяются и приравниваются к нулю частные производные функции Лагранжа:

(2.17)

Последние т уравнений представляют собой ограничения (2.15) оптимизационной задачи.

Система (2.17) содержит (т+п) уравнений и такое же количество неизвестных.

Решение системы (2.17) даст координаты абсолютного минимума функции Лагранжа (2.16) или относительного минимума целевой функции (4.14) при ограничениях (2.15).

Решение системы (2.17) выполняется известными методами вычислительной математики. Если система (2.17) линейная, используется, как правило, метод Гаусса. Если система (2.17) нелинейная - метод Ньютона.

2.5 Задача оптимального распределения активной мощности в энергосистеме

Одной из важных оптимизационных задач электроэнергетики является задача распределения суммарной активной мощности потребителей энергосистемы между электрическими станциями этой системы. Рассмотрим эту задачу в общем виде для наиболее простого случая, когда в энергосистеме имеются только тепловые электростанции, работающие на одном виде топлива.

В существующей энергосистеме необходимо так распределять активную нагрузку между электростанциями, чтобы затраты на выработку электроэнергии были бы минимальными. Основной составляющей этих затрат является стоимость топлива. Поэтому в качестве минимизируемой целевой функции примем суммарный расход топлива в энергосистеме.

Пусть в энергосистеме имеется п тепловых электростанций. Для агрегатов каждой электростанции известны расходные характеристики, т.е. зависимости расхода топлива В от активной мощности Р; вырабатываемой станцией. Эти расходные характеристики имеют нелинейный характер и следующий общий вид:

                                (2.18)

Целевая функция будет представлять собой сумму таких нелинейных зависимостей

                                 (2.19)

В энергосистеме должен соблюдаться баланс мощностей, в соответствии с которым сумма вырабатываемых станциями мощностей должна быть равна суммарной потребляемой мощности

                                                              (2.20)

Выражение баланса активной мощности (2.20) и является техническим ограничением в рассматриваемой оптимизационной задаче.

Граничными условиями будут неотрицательные значения искомых мощностей электростанций

                                (2.21)

Соотношения (2.19), (2.20) и (2.21) представляют собой математическую модель поставленной оптимизационной задачи.

Для решения воспользуемся методом Лагранжа. Составим функцию Лагранжа

Для определения минимума функции Лагранжа вычислим все ее частные производные и приравняем их к нулю:

                                       (2.23)

Из системы (2.23) следует, что она имеет решение при условии

                                  (2.4)

и выполнении баланса мощности (2.20).

Таким образом, оптимальное распределение активной мощности между электростанциями имеет место при равенстве между собой производных от расходных характеристик каждой станции.

.6 Задачи оптимального распределения компенсирующих устройств в системах электроснабжения

Большинство потребителей электроэнергии кроме активной мощности потребляет и реактивную мощность. В отличие от активной мощности реактивную мощность можно получить непосредственно у потребителей от специальных источников реактивной мощности.

Расстановка источников реактивной мощности в схеме электроснабжения называется компенсацией реактивной мощности, а сами источники - компенсирующими устройствами. Подробно вопросы компенсации реактивной мощности рассматриваются в специальных курсах.

Основная идея компенсации реактивной мощности заключается в следующем. Рассмотрим простейшую схему электроснабжения (рис. 2.7), включающую в себя линию с активным сопротивлением R, связывающую источник питания напряжением U и потребитель мощностью P+jQ.

Рис. 2.7. Простейшая схема компенсации реактивной мощности

Потери активной мощности в линии при отсутствии у потребителя компенсирующего устройства (Qk=0) составляют

                                    (2.25)

при установке у потребителя компенсирующего устройства (Qk¹0) эти потери уменьшатся до величины

                                  (2.26)

Таким образом, компенсация реактивной мощности позволяет уменьшить потери активной мощности в схеме электроснабжения и, следовательно, улучшить технико-экономические показатели этой схемы.

Из выражений (2.25) и (2.26) видно, что потери мощности АР имеют две составляющие: потери от протекания по линии активной мощности Р и потери от протекания по линии реактивной мощности Q или (Q-Qk). Поскольку компенсация реактивной мощности влияет только на вторую составляющую потерь, в дальнейшем будем рассматривать потери от протекания по линиям только реактивных мощностей.

При проектировании схемы электроснабжения, как правило, минимизируются денежные затраты на эту схему. Снижение потерь мощности за счет установки компенсирующих устройств уменьшает затраты на схему, поскольку каждый потерянный кВт мощности необходимо выработать на электростанциях и, следовательно, затратить на это денежные средства. Однако и компенсирующие устройства требуют денежных затрат.

В связи с этим возникает задача определения оптимальной мощности компенсирующих устройств, отвечающей минимуму суммарных затрат. Такая задача относится к задаче безусловной оптимизации и может быть решена, например, градиентными методами.

Для системы электроснабжения величина суммарной мощности компенсирующих устройств Qk может быть заданной какими-то техническими условиями. В этом случае заданную мощность Qk требуется оптимальным образом распределить внутри системы электроснабжения. Это уже задача условной оптимизации и решается, например, методом Лагранжа.

Рассмотрим такую задачу для радиальной схемы электроснабжения (рис. 2.8). Источник питания имеет напряжение U. От этого источника питаются п потребителей с реактивными мощностями Q1, Q2…Qn. Активные сопротивления линий между источником и потребителями составляют R1, R2, … Rn. У каждого i-ro потребителя может устанавливаться компенсирующее устройство мощностью Qki.

Требуется найти оптимальное распределение между потребителями 1, 2,…п заданной суммарной мощности «компенсирующих устройств Qk. Критерий оптимальности - минимум потерь активной мощности в схеме.

Подлежащая минимизации целевая функция, представляющая собой потери активной мощности в схеме, имеет следующий вид:

                                  (2.27)

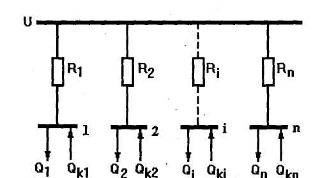

Рис.2.8 Радиальная схема электроснабжения

Относительный минимум целевой функции ищется при ограничении

 или                                               (2.28)

Запишем функцию Лагранжа:

                (2.29)

                                  (2.30)

(2.31)

Рассмотрим задачу оптимального распределения заданной мощности компенсирующих устройств Qk между потребителями 1, 2,...п в магистральной схеме электроснабжения (рис. 2.9).

Подлежащая минимизации целевая функция имеет следующий вид:

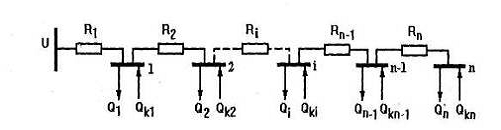

Рис. 2.9 Магистральная схема электроснабжения

Относительный минимум целевой функции ищется при ограничении

 или                                               (2.33)

Запишем функцию Лагранжа

          (2.34)

Для отыскания минимума функции L вычислим ее частные производные и приравняем их к нулю:

             (2.35)

где

Из 1-го уравнения системы (4.35) следует, что

                          (2.36)

С учетом этого соотношения из 2-го уравнения системы следует, что

                              (2.37)

Подставив соотношения (4.36) и (4.37) в 3-е уравнение системы, получим

                              (2.38)

и так далее. Из третьего снизу уравнения системы (4.35) получим, что

                             (2.39)

Из предпоследнего уравнения системы получим

 или                                       (2.40)

Как следует из (4.40), у последнего n-го потребителя следует установить компенсирующее устройство мощностью, равной реактивной мощности этого потребителя. В таком случае говорят о полной компенсации реактивной мощности потребителя.

Из (2.39), (2.38) и (2.37) следует, что у (n-1)-го, ... 3-го и 2-го потребителей также следует выполнить полную компенсацию реактивной мощности.

Однако при расстановке компенсирующих устройств необходимо учитывать ограничение - последнее уравнение системы (2.34).

Если у i -гo потребителя это условие выполнилось, то у потребителей 1, 2, ... i-1 компенсирующие устройства не устанавливаются.
