2. РАЗРАБОТКА МАТЕМАТИЧЕСКОЙ МОДЕЛИ УСТАНОВКИ ИЗОМЕРИЗАЦИИ ДЛЯ РАСЧЕТА ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ И ПАРАМЕТРОВ ЕЕ РАБОТЫ

2.1. Постановка задачи рационализации энергоемкого процесса изомеризации

В современной нефтеперерабатывающей промышленности есть не-

сколько различных типов изомеризации бензиновых фракций. Они отли-

чаются друг от друга условиями проведения технологического режима и свойствами применяемых катализаторов. Из-за постоянного роста стоимо-

сти энергоресурсов наиболее популярной является низкотемпературная изомеризация, для которой применяются специальные катализаторы [3].

На установке изомеризации для процесса изомеризации применяется катализатор СИ-2, который по своим характеристикам превосходит суще-

ствующие аналоги. Все существующие катализаторы изомеризации делятся на три типа: высокотемпературные, среднетемпературные и низкотемпера-

турные [46]. Их отличие друг от друга по степени конверсии н-пентанов и н-гексанов «за проход» и по устойчивости к каталитическим ядам. В табли-

це 3 приведено сравнение различных типов катализаторов изомеризации.

Таблица 3 – Сравнение различных типов катализаторов изомеризации

Наименование

Хлорированные

СИ-2

Аналоги СИ-2



катализаторы













Изомеризация:

65–75

70–-75

68–72

C5( iC5/∑C5),% масс.















Изомеризация:

24–28

28–34

20–27

С6(2,2-ДМБ)/С6, % масс.







Допустимое содержание в







сырье, ррm:







– S

<0,5

1–5

1

–N

<0,1

1–2

1

– Н20

<100

<20

10–20









41

Окончание табл. 3

Наименование

Хлорированные

СИ-2

Аналоги СИ-2



катализаторы













Октановое число







(ИОЧ), пункты:







– за проход

81–83

84–85

80–82

– рецикл н-С5

83–84

86–87

85–86

– рецикл С6

85–87

88–89

87–88

рецикл Н-С5 и

89–91

91–93

90–91

Н-С6







Важно отметить, что при увеличении октанового числа возрастают затраты на циркуляцию невступившего в реакцию сырья. Нужно понимать,

что блок предварительного извлечения из сырья i-C5 окупит себя при со-

держании более 20 % изопентана [26; 36;41]. Применяемые в нефтеперера-

ботке схемы процессов изомеризации показаны на рисунке 4.

В данной работе рассматривается схема установки с предварительным извлечением изопентана и рециклом n-пентана и n-гексана, так как она явля-

ется самой сложной и самой затратной с точки зрения энергоэффективности.

Цель моделирования установки изомеризации заключается в создании виртуальной модели схемы реального процесса для определения основных технологических параметров процесса и определения путей его совершен-

ствования.

42

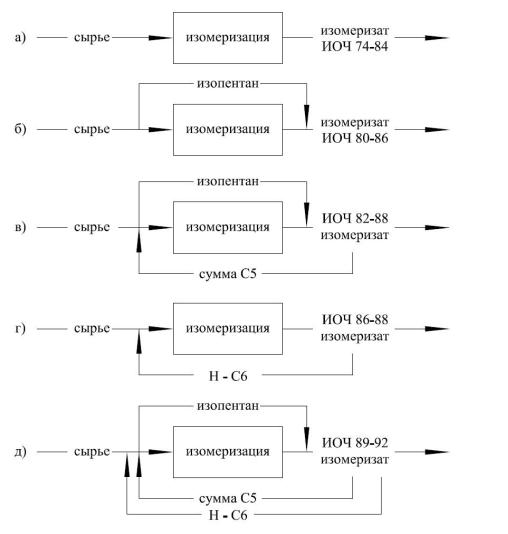

Рисунок 4 – Схемы процессов изомеризации легких бензиновых фракций:

а – схема «за проход»; б – схема с предварительным извлечением изопентана; в – схема с предварительным извлечением изопентана и рециркуляцией нормального пентана; г – схема с рециркуляцией нормального гексана; д – схема с предварительным извлечением изопентана, рециркуляцией нормального пентана и нормального гексана.

2.2. Моделирование термодинамических и физических свойств углеводородов

Моделирование процессов изомеризации решается в системе нели-

нейных одновременно решаемых уравнений. Она включает расчет термоди-

намических параметров всех необходимых потоков, составов и расходов с применением выбранных моделей расчета процессов и свойств.

Каждый элемент системы рассчитывается с помощью наиболее эф-

фективного алгоритма именно для этого элемента. Последовательность рас-

43

чета элементов системы определяется автоматически. «При наличии рецик-

лов создается схема итераций, в которой рецикловые потоки разрываются, и

создается последовательность сходящихся оценочных значений. Эти значе-

ния получаются замещением величин, рассчитанных при предыдущем про-

счете схемы (метод простого замещения) или путем применения специаль-

ных методов ускорения расчета рециклов – Вегштейна и Бройдена» [73].

В условиях, когда неизвестны многие свойства веществ, одним из наиболее эффективных способов расчета термодинамических свойств ве-

ществ в широком диапазоне варьирования параметров (давления, расхода,

температуры) может оказаться уравнение Пенга–Робинсона [45]. Его досто-

инством является то, что оно одно из наиболее точных в области, близкой к критической точке, а также в простоте, так как для его определения требует-

ся всего 2 дополнительных параметра в уравнении (2.1.) а и b.

=





,

(2.1)

(+)+( − )









где Р – давление (МПа),

Т – температура (°С),

V – молярный объем (м3/кмоль),

R = 0,0083144 МПа·м3/кмоль·К (кДж/(моль·К)) – универсальная газовая по-

стоянная.

Коэффициенты уравнения (2.1) для чистых веществ определялись из того условия, что на зависимости Р=Р(V) на критической изотерме критиче-

ская точка является точкой перегиба [1; 64].





2 2





= 0,45724





,

(2.2)





























= 0,0778





,



(2.3)



























44











= 0,37464 + 1,54724 − 0,26992 2,

(2.4)





= [1 + (1 − √



)]2.

(2.5)







где Тс, Рс – температура и давление в критической точке,

Tr = 0,7· Тс, – ацентрический фактор вещества, являющийся по определе-

нию Питцера мерой отклонения свойств межмолекулярного взаимодействия исследуемого вещества от свойств веществ со сферическими молекулами

(Ar, Kr, Xe, для которых = 0) и может быть определен по формуле Эдми-

стера:

=

3

(



) − 1,

(2.6)





7













где Tb – нормальная температура кипения при давлении 1 атм (К),

Рс измеряется в атмосферах.

Коэффициент сжимаемости для всего поля термодинамического со-

стояния может быть определен из решения уравнения 3 степени.

3 − (1 − ) 2 + ( − 3 2 − 2 ) − ( − 2 3) = 0,

(2.7)

где коэффициенты А и В определяются по формулам:



А =



,



(2.8)

2 2

=



.



(2.9)













Коэффициент сжимаемости входит в уравнение состояния реального

газа вещества:



=



.

(2.10)













45
