извлекается и перечень аппаратов). После каждой операции импорта в проекте НКУ формируется новый лист принципиальной схемы.

Затем пользователь может внести в полученную схему нужные коррективы.

42

5. ФОРМИРОВАНИЕ КАБЕЛЬНЫХ СВЯЗЕЙ

5.1. Управление проектом.

Формирование кабельных связей осуществляется по принципиальным схемам для каждой монтажной единицы. При этом программа на основе анализа марок цепей, связывающих различные устройства на принципиальных схемах, и взаимного расположения устройств, готовит исходные кабельные связи, которые затем могут быть отредактированы.

Меню управления проектом содержит пункты:

-" МАРШРУТЫ " - просмотр, корректировка и черчение кабельных связей, выбор типов и маркировка кабелей, распечатка кабельного журнала;

-" КОНТРОЛЬ" - проверяет соответствие кабельных связей соединениям схемы (в ходе модификации проекта могут возникнуть разрывы марок);

-" СОЗДАТЬ " - создание исходных кабельных связей по схемам выбранной монтажной единицы;

-" ОБНОВИТЬ " - обновление кабельных связей после корректировки принципиальных

схем.

-" КАБЕЛИ СО СХЕМЫ " – просмотр и корректировка кабелей прорисованных непосредственно на принципиальных схем.

5.2. Расположение устройств и создание кабельных связей.

Кабельные связи формируются автоматически по команде «Создать» с учетом расположения устройств.

При построении кабельных связей программа получает информацию об устройствах, которая была определена при построении принципиальных схем. Для каждого устройства заданы:

-помещение (ЦЩУ, КРУ-6кВ ...);

-устройство (Панель 3, Шкаф 12, Пульт ...);

-название;

-обозначение.

Программа упорядочивает устройства по помещениям и внутри помещений, например:

ЦЩУ Панель 3 управления

Так как часто при формировании связей точная информация о координатах устройств и кабельных трассах не указывается, в данной версии программы порядок расположения помещений и устройств используется при трассировке. Для каждой марки анализируется, какие устройства она связывает, а затем устройства соединяются слева направо и сверху вниз (сначала внутри одного помещения, затем переход в следующее и т.д.). Поэтому порядок расположения

43

устройств имеет существенное значение и программа предоставляет возможность его изменения.

В заданном порядке устройства появляются на схеме кабельных связей. Редактирование порядка мест установки и устройств осуществляется в режиме

УСТРОЙСТВА по кнопке Порядок. При этом слева разворачивается список мест установки оборудования в том порядке, в котором он был сформирован ранее, а справа список устройств выбранного места установки. Упорядочиваются места установки и устройства в пределах каждого места установки стрелками вверх или вниз..

Если порядок устройств изменялся после того, как связи уже были синтезированы, программа предлагает создать их заново.

5.3. Прорисовка кабеля на принципиальных схемах.

Для более «детерминированного» синтеза кабельных связей возможно прорисовать кабели непосредственно на принципиальной схеме.

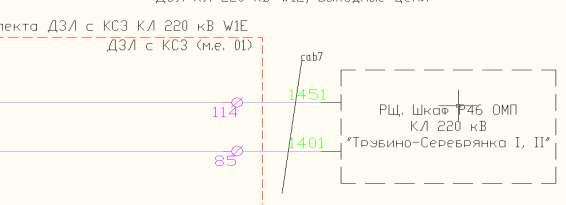

Существует специальный блок кабеля для отображения на принципиальной схеме. Блок имеет начальную и конечную точки привязки и атрибут «Обозначение».

В меню Автокада есть кнопка . По этой кнопке запрашиваются точки вставки линии кабеля и его обозначение. Марки цепей, которые пересекает линия кабеля войдут в этот кабель. Обозначение ставится сверху линии кабеля.

Линия кабеля должна пересекать цепи между устройствами.

Допускается начертить на чертеже несколько линий кабеля с одним обозначением. Тогда все цепи войдут в этот кабель.

Скрыть с чертежа «нестандартные» для схемы символы можно следующим образом. Линии и обозначения кабелей могут быть скрыты с помощью команды меню Сервис –

Скрыть кабели, открыты с помощью команды меню Сервис – Открыть кабели.

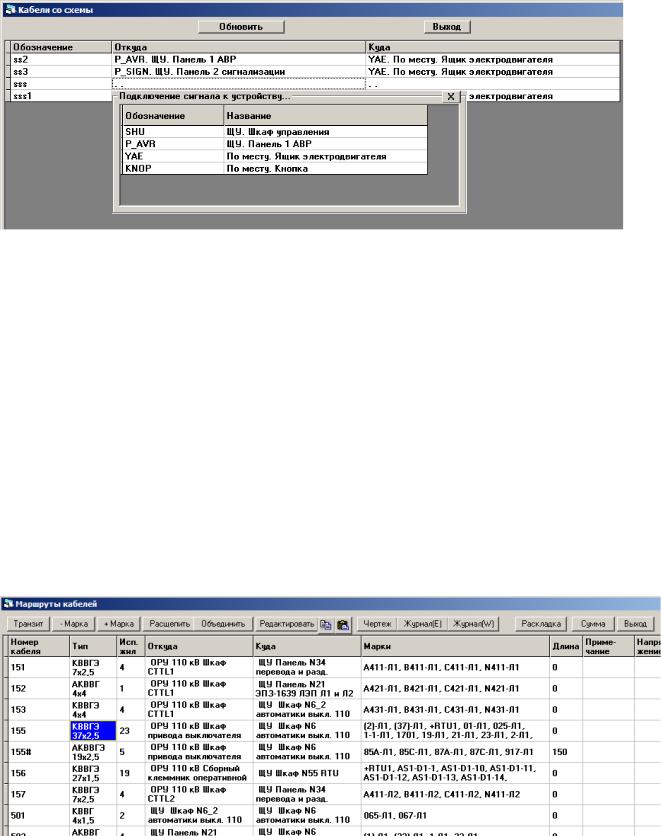

Информация о кабелях попадает в базу данных проекта по команде «В проект». В меню САПР ЦВК добавлена команда «Кабели – Со схемы», по которой открывается форма работы с кабелями для возможного уточнения адресной части.

44

Если линия кабеля пересекает цепи, к которым подключено ровно два устройства, то направление кабеля определяется автоматически. Иначе проектировщик должен уточнить эту информацию вручную. По двойному щелчку на колонках откуда и куда открывается список устройств, объединенных цепями кабеля. Двойной щелчок на нужном устройстве заполнит соответствующий адрес.

По двойному щелчку на обозначении открывается фрагмент схемы с выбранным кабелем.

По команде «Кабели - Создать» сначала создаются кабели, проставленные на схеме, затем формируются остальные.

По команде «Кабели - Обновить» кабели, проставленные на схеме, переформировываются.

5.4. Просмотр и корректировка кабельных связей (МАРШРУТЫ).

При входе в этот режим на экран выдается таблица, содержащая информацию о кабельных связях: условный номер кабеля, откуда идет, куда поступает, число жил и марки в кабеле.

Рис.5.1. Просмотр кабельных связей

Созданные автоматически кабельные связи могут быть откорректированы вручную.

45

При выборе кабеля для корректировки пользователю предоставляются следующие возможности:

-" Транзит ... " - провести кабель через устройство, после чего выдается список устройств. После выбора устройства исходный кабель разбивается на два. Если между выбранным устройством и устройствами, которые соединял корректируемый кабель, проходили другие кабели, то образуются параллельные кабели, которые могут быть объединены следующей командой.

-" Объединить" - объединить два кабеля (если имеются параллельные кабели, начинающиеся и заканчивающиеся между одними и теми же устройствами). По этой команде выдается список параллельных выбранному кабелей. Отмеченные в списке кабели будут объединены.

-" Расщепить" - разделить кабель на два. По этой команде создается параллельный кабель, к который можно перенести или копировать часть марок исходного кабеля.

-" Убрать марку" - удалить марку из кабеля.

-" Добавить марку" - добавить марку в кабель.

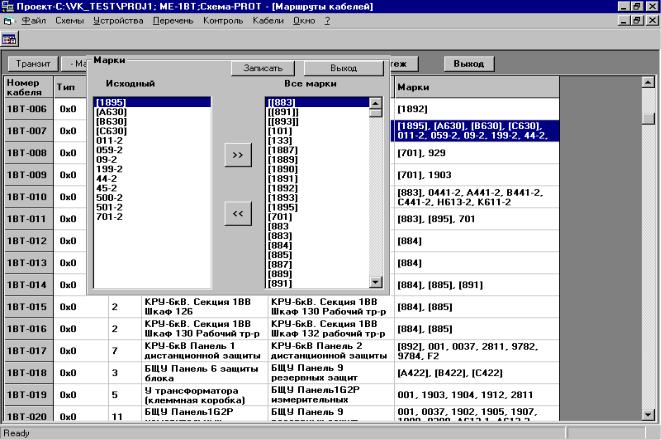

По трем последним командам на экран выдается список марок выбранного кабеля и второй список, соответствующий команде. Стрелками влево - вправо отбираются нужные жилы

(рис. 5.2).

Рис.5.2. Корректировка кабельных связей

Используя эти команды, можно откорректировать исходные связи, сгенерированные программой (изменить трассы марок, организовать транзиты и т.д.).

Когда корректировка адресной части закончена, можно переходить к выбору типов и маркировке кабелей. Вход в режим осуществляется по кнопке «Редактировать».
