L |
O |
|
|
|
R |
|
K |
|
F |
|
d |
C |
A |
OF = R |
KF = r |
|
Рис. 1.18 |
Темные кольца возникают в том месте, где оптическая разность хода волн, отраженных от обеих поверхностей зазора, равна нечетному числу полуволн (учтем, что iп = π):
2d 0 (2m 1) 0 . 2 2
Отсюда
2d m 0 .
Из прямоугольного треугольника OKF согласно теореме Пифагора (см. рис. 1.18) имеем
|KF|2 = |OF|2 – |OK|2,
где |KF| = r – радиус кольца Ньютона. Заменяя |OK| на R – d и учитывая, что d << R, получаем формулу радиуса темного кольца:
rm
mR 0 .
Значение m = 0 соответствует центральному темному пятну.
Радиус колец Ньютона увеличивается при возрастании длины волны освещающего излучения. При освещении системы линза–пластинка не монохроматическим, а белым светом образуются кольца Ньютона, окрашенные в радужные цвета. Чем больше кольца удалены от центрального темного пятна, т. е. чем толще слой воздуха между линзой и пластинкой, тем ближе сходятся эти разноцветные кольца, пока, наконец, совсем не сольются и их суммарный цвет не превратится в белый.
25
1.4. Дифракция света
Принцип Гюйгенса–Френеля. Дифракцией света называется совокуп-
ность явлений, обусловленных волновой природой света и наблюдаемых при прохождении его через оптические среды с четко выраженными неоднородностями, – отверстиями, препятствиями, размеры которых соизмеримы с длиной световой волны. К явлению дифракции относится огибание препятствий световыми волнами.
Для объяснения дифракции иопределения интенсивности световой волны, распространяющейся в среде с препятствиями, применяются методы, основанные на принципе Гюйгенса–Френеля, в соответствии с которым:
а) каждая точка фронта световой волны является источником вторичных сферических волн, новый фронт волны представляет собой поверхность, огибающую эти фронты;
б) источники вторичных волн, которые расположены на поверхности фронта волны, являются когерентными, и указанные волны интерферируют между собой.
С помощью этого принципа можно объяснить закон прямолинейности распространения света и равенство углов падения и отражения при его отражении.
Пусть S – поверхность волнового фронта (рис. 1.19). Каждый элемент такой поверхности служит источником вторичной сферической волны, амплитуда которой пропорциональна площади dS элемента.
Для сферической волны амплитуда убывает с увеличением расстояния r от источника как 1/r.
n
dS
r
P
S
Рис. 1.19
Таким образом, от каждого элемента dS волновой поверхности в точку Р приходят колебания
26
dE K ( ) Ar cos( t kr)dS,
где AdS – пропорциональная площади dS амплитуда колебаний вектора напряженности электрического поля (светового вектора) в точке волновой поверхности, в которой расположен элемент dS; K( ) – коэффициент, который
уменьшается с увеличением угла φ между нормалью n к площадке dS и направлением от dS к точке наблюдения Р. Результирующее колебание в точке Р можно найти, вычислив интеграл (интеграл Френеля) по всей волновойповерхности S:
E K( ) A cos( t kr)dS.
S r
Это соотношение – аналитическое выражение принципа Гюйгенса– Френеля.
Расчет интерференции вторичных волн в общем случае довольно сложен. Однако для ряда задач нахождение амплитуды результирующего колебания оказывается возможным с помощью алгебраического или геометрического суммирования.
Метод зон Френеля. Для определения результирующей амплитуды всех волн в точке наблюдения Френель предложил метод разбиения волновой поверхности на кольцевые зоны, называемые зонами Френеля.
Рассмотрим применение этого метода в случае плоской волны. Пусть плоский фронт волны F в некоторый момент времени находится на расстоянии |OP| = b от точки наблюдения Р (рис. 1.20). Все точки фронта волны согласно принципу Гюйгенса–Френеля испускают вторичные сферические волны, которые распространяются по всем направлениям и через некоторое время достигают точки наблюдения Р. Результирующая амплитуда колебаний в этой точке определяется векторной суммой амплитуд всех вторичных волн.
Поскольку волновой фронт F плоский, колебания всех его точек имеют одинаковое направление и происходят в одной фазе. Вместе с тем все точки фронта F находятся на разном расстоянии от точки Р. Выбирая точку Р в качестве центра, строим ряд концентрических сфер, радиусы которых начинаются с b и увеличиваются последовательно на половину длины волны λ/2. При пересечении с фронтом волны F эти сферы образуют на нем концентрические окружности, и на данном фронте появляются кольцевые зоны (зоны Френеля) с радиусами ρ1, ρ2, ρ3, … На рис. 1.20 изображение зон Френеля развернуто на 90° так, как они выглядят из точки Р.
Так как |OA| = ρ1, |OA|2 = |AP|2 – |OP|2, b , радиусы зон Френеля равны
27
2 |
|
b |
2 |
b2 |
b 2 |
b , |
||||||
|
1 |
|
|
|
2 |
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
2 |
|
|
|
|
|
2 |
b |
2 |
2b |
2 |
2b , |
|
2 |
b 2 |
2 |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
32 b |
3 |
|
2 b2 3b |
9 2 |
3b , |
|||||||
|
|
|
|
2 |
|
|
|
|
|
4 |
|
|
…………………………….
Таким образом, радиус k-й зоны Френеля
k2 |
kb , k 0, |
1, |
2,... |
|
|
F |
b + 3λ |
|
|
|
|
b + 5λ/2 |
|
|
|
|
b + 2λ |
|
|
|
|
b + 3λ/2 |
|
|
|
A |
b + λ |
|
|
|
b + λ/2 |
|
|
|
|
|
O |
b |
P |
F

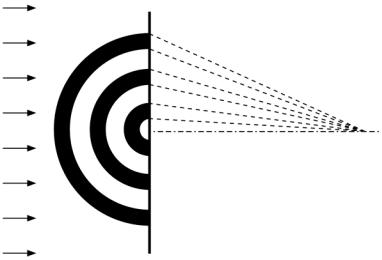

Рис. 1.20
Амплитуды колебаний от зон Френеля пропорциональны их площадям. Площадь первой зоны (круг)
S1 12 b ,
площадь второй зоны (кольцо)
S2 22 12 b ,
площадь третьей зоны (кольцо)
S3 32 22 b ,
……………………..
28
Следовательно, площади зон Френеля примерно одинаковы и равны
Sk b .
Согласно принципу Гюйгенса–Френеля каждая зона Френеля служит источником вторичных волн. Их амплитуды примерно одинаковы, так как площади зон равны. При этом колебания, возбуждаемые в точке Р двумя соседними зонами, противоположны по фазе, поскольку разность хода соответствующих волн от этих зон до точки наблюдения Р равна λ/2. Поэтому при сложении в точке Р колебания от соседних зон должны ослаблять друг друга. В связи с этим амплитуда А результирующего колебания в точке Р может быть записана в виде знакопеременного ряда
A A1 A2 A3 A4 ,
где Аk – амплитуда колебания в точке P, возбуждаемого действием k-й зоны Френеля. В этом выражении все амплитуды от нечетных зон входят со знаком «плюс», а от четных – со знаком «минус».
Расстояние от k-й зоны до точки P медленно возрастает с увеличением номера зоны k. Следовательно, амплитуды Аk монотонно убывают с увеличением k и образуют монотонно убывающую последовательность
A1 A2 A3 Ak 1 Ak Ak 1
Вследствие монотонного и медленного убывания Ak можно с высокой степенью точности положить, что амплитуда колебаний от зоны с номером k равна среднему арифметическому амплитуд колебаний от двух соседних зон Френеля:
A |
|
Ak 1 Ak 1 |
или |
Ak 1 |
A |
|
Ak 1 |
0. |
|
|
|||||||
k |
2 |
|
2 |
k |
2 |
|
||
|
|
|
|
|
||||
Представляя нечетные амплитуды в виде полусуммы: Аk = Аk/2 + Аk/2, записываем выражение амплитуды результирующего колебания в виде
A |
A1 |
|
|
A1 |
A |
|
A3 |
|
|
|
A3 |
A |
|
A5 |
|
|
|
|
|
|
|
|
|
|
|
||||||||
2 |
|
2 |
2 |
2 |
|
2 |
4 |
2 |
|
|||||||
|
|
|
|
|
|
|
|
|
||||||||
Согласно предыдущей формуле все выражения в круглых скобках равны нулю, так что
A A21 ,
т. е. результирующая амплитуда, создаваемая в точке наблюдения Р всей поверхностью волнового фронта F, равна половине амплитуды, создаваемой
