Модули мобильной системы X90

Настройка дополнительной платы выполняется только путем настройки входов/выходов. Не допускается асинхронная перенастройка регистров.

Регистр

Имя

Тип данных

Чтение

Запись

Модуль — конфигурация



Синхр.

Асинхр.

Синхр.

Асинхр.











-

Время цикла

-









Общие регистры













2 + N*2

ActSpeed0N (индекс N = от 1 до 4)

UINT







1310

AutogainDelay01

UINT







526

AutogainDelay01Read

UINT







0

Control01

UINT







514

SensorConfig01

UINT









SensorConfig01Read









0

Status01

UINT







Функции аналогового ввода











2 * N

AnalogInput0N (индекс N = от 1 до 4)

INT







1330

AnalogInputConfig01

UINT







570

AnalogInputConfig01Read

UINT







2

AnalogInputControlByte01

UINT







22 + N* 4

AnalogInputSamples0N (индекс N = от 1 до 4)

UINT







1298

AnalogInputScale01

UINT







546

AnalogInputScale01Read

UINT







1310 + N*4

SamplesAnalogInput0N (индекс N = от 1 до 4)

UINT







526 + N* 4

SamplesAnalogInput0NRead (индекс N = от 1 до 4)

UINT







Дополнительные регистры и характеристические значения, генерируемые Automation Runtime







-

CrestFactorHighFrequency0N (индекс N = от 1 до 4)

REAL







-

DataConsistentWithLockedBuffers0N (индекс N = от 1 до 4)

BOOL







-

DataToggleBit01

BOOL







-

OverflowAnalogInput0N (индекс N = от 1 до 4)

BOOL







-

OverflowCharacteristicValues0N (индекс N = от 1 до 4)

UINT







-

OverflowFrequencyBands01

UDINT







-

PeakHighFrequencyRef0N (индекс N = от 1 до 4)

REAL







-

PeakHighFrequencyRefCalculated0N (индекс N = от 1 до 4)

REAL







-

PeakRawRef0N (индекс N = от 1 до 4)

REAL







-

PeakRawRefCalculated0N (индекс N = от 1 до 4)

REAL







-

RmsHighFrequencyRef0N (индекс N = от 1 до 4)

REAL







-

RmsHighFrequencyRefCalculated0N (индекс N = от 1 до 4)

REAL







-

RmsRawRef0N (индекс N = от 1 до 4)

REAL







-

RmsRawRefCalculated0N (индекс N = от 1 до 4)

REAL







-

SensitivitySensor0N (индекс N = от 1 до 4)

REAL







-

Vdi3832KtHighFrequency0N (индекс N = от 1 до 4)

REAL







-

Vdi3832KtRaw0N (индекс N = от 1 до 4)

REAL







Характеристические значения (переданные в Flatstream)











-

CrestFactorRaw0N (индекс N = от 1 до 4)

REAL







-

Iso10816_0N (индекс N = от 1 до 4)

REAL







-

KurtosisRaw0N (индекс N = от 1 до 4)

REAL







-

PeakHighFrequency0N (индекс N = от 1 до 4)

REAL







-

PeakRaw0N (индекс N = от 1 до 4)

REAL







-

RmsAccEnvelope0N (индекс N = от 1 до 4)

REAL







-

RmsAccRaw0N (индекс N = от 1 до 4)

REAL







-

RmsHighFrequency0N (индекс N = от 1 до 4)

REAL







-

RmsRaw0N (индекс N = от 1 до 4)

REAL







-

RmsVelEnvelope0N (индекс N = от 1 до 4)

REAL







-

RmsVelRaw0N (индекс N = от 1 до 4)

REAL







-

SkewnessRaw0N (индекс N = от 1 до 4)

REAL







Минимальное и максимальное характеристические значения











2690

MinMaxCounter01

UINT







3588 + N*8

CrestFactorRawMax0N (индекс N = от 1 до 4)

UDINT







2948 + N*8

CrestFactorRawMin0N (индекс N = от 1 до 4)

UDINT







3332 + N*8

Iso10816Max0N (индекс N = от 1 до 4)

UDINT







2692 + N*8

Iso10816Min0N (индекс N = от 1 до 4)

UDINT







3556 + N*8

KurtosisRawMax0N (индекс N = от 1 до 4)

DINT







2916 + N*8

KurtosisRawMin0N (индекс N = от 1 до 4)

DINT







3492 + N*8

PeakHighFrequencyMax0N (индекс N = от 1 до 4)

UDINT







2852 + N*8

PeakHighFrequencyMin0N (индекс N = от 1 до 4)

UDINT







3684 + N*8

PeakRawMax0N (индекс N = от 1 до 4)

UDINT







3044 + N*8

PeakRawMin0N (индекс N = от 1 до 4)

UDINT







3428 + N*8

RmsAccEnvelopeMax0N (индекс N = от 1 до 4)

UDINT







2788 + N*8

RmsAccEnvelopeMin0N (индекс N = от 1 до 4)

UDINT







3364 + N*8

RmsAccRawMax0N (индекс N = от 1 до 4)

UDINT







2724 + N*8

RmsAccRawMin0N (индекс N = от 1 до 4)

UDINT







3524 + N*8

RmsHighFrequencyMax0N (индекс N = от 1 до 4)

UDINT







2884 + N*8

RmsHighFrequencyMin0N (индекс N = от 1 до 4)

UDINT







3652 + N*8

RmsRawMax0N (индекс N = от 1 до 4)

UDINT







156

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

Регистр

Имя

Тип данных

Чтение

Запись







Синхр.

Асинхр.

Синхр.

Асинхр.

3012 + N*8

RmsRawMin0N (индекс N = от 1 до 4)

UDINT







3460 + N*8

RmsVelEnvelopeMax0N (индекс N = от 1 до 4)

UDINT







2820 + N*8

RmsVelEnvelopeMin0N (индекс N = от 1 до 4)

UDINT







3396 + N*8

RmsVelRawMax0N (индекс N = от 1 до 4)

UDINT







2756 + N*8

RmsVelRawMin0N (индекс N = от 1 до 4)

UDINT







3620 + N*8

SkewnessRawMax0N (индекс N = от 1 до 4)

DINT







2980 + N*8

SkewnessRawMin0N (индекс N = от 1 до 4)

DINT







Настройка частот











1302

HighFrequencyConfig01

UINT







550

HighFrequencyConfig01Read

UINT







1306

MaxFrequencyEnvelope01

UINT







558

MaxFrequencyEnvelope01Read

UINT







526

MaxFrequencyRaw01

UINT







554

MaxFrequencyRaw01Read

UINT







522

MinFrequencyEnvelope01

UINT







566

MinFrequencyEnvelope01Read

UINT







518

MinFrequencyRaw01

UINT







562

MinFrequencyRaw01Read

UINT







Полосы частот













3716 + N*8

FrequencyBandMaxN (индекс N = от 01 до 32)

UDINT







3076 + N*8

FrequencyBandMinN (индекс N = от 01 до 32)

UDINT







506 + N*24

FrequencyBandNConfig (индекс N = от 01 до 32)

UINT







1194 + N*24

FrequencyBandNConfigRead (индекс N = от 01 до 32)

UINT







514 + N*24

FrequencyBandNDmgFreq60rpm (индекс N = от 01 до 32)

UINT







1202 + N*24

FrequencyBandNDmgFreq60rpmRead (индекс N = от 01 до 32)

UINT







522 + N*24

FrequencyBandNLowerFrequency (индекс N = от 01 до 32)

UINT







1210 + N*24

FrequencyBandNLowerFrequencyRead (индекс N = от 01 до 32)

UINT







518 + N*24

FrequencyBandNTolerance (индекс N = от 01 до 32)

UINT







1206 + N*24

FrequencyBandNToleranceRead (индекс N = от 01 до 32)

UINT







526 + N*24

FrequencyBandNUpperFrequency (индекс N = от 01 до 32)

UINT







1214 + N*24

FrequencyBandNUpperFrequencyRead (индекс N = от 01 до 32)

UINT







Flatstream













2311

BufferForward01

USINT







2318

BufferForwardDelay01

UINT







2368

BufferInputSequence01

USINT







2400

BufferOutputSequence01

USINT







2368 + N

BufferRxByte0N (индекс N = от 1 до 5)

USINT







2400 + N

BufferTxByte0N (индекс N = от 1 до 4)

USINT







263

ParameterForward01

USINT







Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

157

Модули мобильной системы X90









5.4.1.5.3 Общая информация











5.4.1.5.3.1 Генерация сигнала











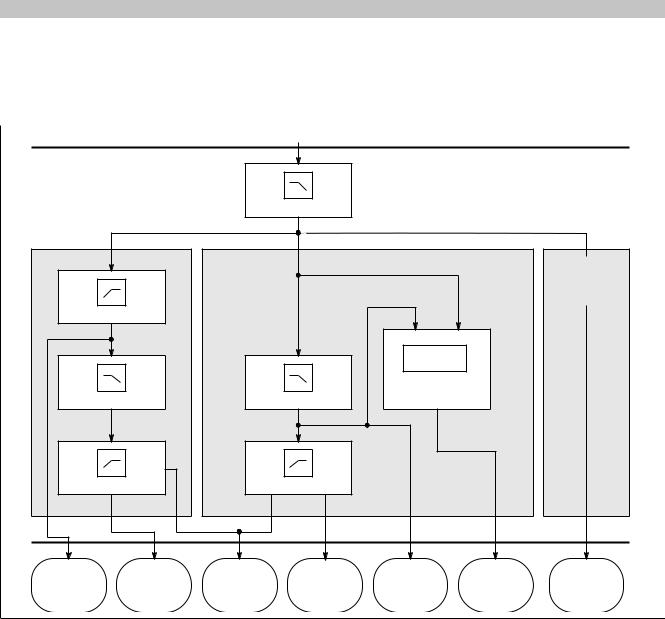

На основе входного сигнала акселерометра рассчитываются следующие сигналы и характеристические

значения:



















Датчик











Сглаживающий фильтр







Обработка



Обработка







Обработка

огибающей



необработанного











сигнала







характеристических













значений в













соответствии с













ISO 10816-3

HighFrequencyConfig01



















Мультиплексор













SamplesAnalogInput01-04



MaxFrequencyEnvelope01

MaxFrequencyRaw01

AnalogInputConfig01-04



MinFrequencyEnvelope01

MinFrequencyRaw01











FrequencyBand01



KurtiosisRaw





PeakHighFrequency

RmsAccEnvelope

RmsAccRaw

SkewnessRaw

AnalogInput01-04

Iso10816

...

CrestFactorRaw

RmsHighFrequency

RmsVelEnvelope

RmsVelRaw

FrequencyBand32

RmsRaw























PeakRaw





5.4.1.5.3.2 Настройка фильтра











Дополнительная плата имеет ряд настраиваемых фильтров.

Фильтр ВЧ для всех каналов модуля настраивается с помощью регистра "HighFrequencyConfig" на странице 191. Допустимые параметры: 500 Гц, 1 кГц и 2 кГц. Этот ВЧ-фильтр влияет на все высокочастотные значения и характеристические значения огибающей кривой всех каналов модуля.

Кроме того, доступны 2 настраиваемых НЧ-фильтра на канал.

Фильтрация необработанного сигнала. Этот фильтр настраивается посредством регистра "MaxFrequencyRaw" на странице 192. Допустимые параметры: 200 Гц, 500 Гц, 1 кГц, 2 кГц, 5 кГц и 10 кГц.

Фильтрация огибающей сигнала. Этот фильтр настраивается посредством регистра "MaxFrequencyEnvelope" на странице 191. Допустимые параметры: 200 Гц, 500 Гц, 1 кГц и 2 кГц.

Эти НЧ-фильтры влияют на все рассчитанные характеристические значения соответствующего сигнала, т. е. необработанного сигнала или огибающей сигнала. Их можно использовать для увеличения частотного разрешения FFT. При вычислении характеристических значений для аналогового входа можно выбрать сигнал, на основе которого они будут рассчитаны: прямой входной сигнал или необработанный сигнал после НЧ-фильтра.

158

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

Модули мобильной системы X90

5.4.1.5.3.3 Полосы частот

Можно отдельно настроить до 32 полос частот, в которых рассчитывается среднеквадратичное значение (RMS) или шум диапазона.

Параметр



Настройки





Включить



Выкл. | RMS | Шум



Канал

1 | 2 | 3 | 4





Подключение в режиме ис-



Необработанный сигнал ускорения | Необработанный сигнал скорости | Сигнал огибающей ускорения | Сигнал огибающей

точника



скорости





Расчет гармоник (только



Да | Нет





RMS)









Зависимость от частоты вра-











Вкл

Выбор точки данных для скорости (см. "ActSpeed" на странице 160)

[1/100 Гц]

щения













Стандартизированная частота повреждения при 60 об/мин

[1/100]

(только для среднеквадра-









± Ширина полосы частот (интервал допусков)

[1/100 Гц]

тичного значения)







Выкл

Нижняя частота

[1/4 Гц]











Верхняя частота

[1/4 Гц]

Диапазон (только шум)



1-й диапазон | 2-й диапазон | 3-й диапазон | 4-й диапазон



5.4.1.5.3.4 Автоматическое вычисление сигнала скорости

Модуль может рассчитывать сигнал скорости на основе сигнала, регистрируемого датчиком ускорения. По умолчанию этот расчет отключен, поскольку из-за него может снизиться точность сигнала ускорения.

Причина

При преобразовании ускорения в скорость низкочастотные составляющие становятся очень весомыми. В результате "автоматический коэффициент усиления" снижается на несколько ступеней, что влечет за собой снижение точности регистрируемых значений.

Если этот расчет не включен, все характеристические значения, рассчитанные на основе спектра скорости, приравниваются к нулю. Это не влияет на характеристическое значение "Iso10816" на странице 176.

5.4.1.5.3.5 Автоматический коэффициент усиления, AutogainDelay и переполнение

Модуль динамически подстраивает измеряемый сигнал (автоматический коэффициент усиления), чтобы обеспечить максимальную возможную точность. Это происходит поэтапно. На каждом этапе коэффициент усиления входного сигнала увеличивается. Если уровень сигнала был очень мал в течение длительного времени и после этого резко возрос, может произойти переполнение некоторых рассчитанных характеристических значений. На это указывает установка бита переполнения соответствующего канала (Overflow01– 04 в регистре "Статус" на странице 163), после чего соответствующим регистрам будут заданы максимальные допустимые значения.

Регистры "OverflowCharacteristicValues" на странице 171 и "OverflowFrequencyBands" на странице 172

автоматически генерируются Automation Runtime и напрямую указывают на переполнение отдельных характеристических значений и полос частот.

Если происходит переполнение или превышается внутренний порог, автоматический коэффициент усиления для следующего измерения уменьшается на одну ступень. Если переполнения нет в течение определенного числа измерений (число настраивается посредством регистра "AutogainDelay" на странице 160) или сигнал сохраняется в рамках внутреннего предела, автоматический коэффициент усиления снова увеличивается на одну ступень.

Если переполнения происходят слишком часто, следует увеличить значение AutogainDelay.

5.4.1.5.3.6 Терминология: Частота опроса и частота дискретизации

В этом документе используются термины «частота опроса» и «частота дискретизации». Ниже приведено их определение:

Термин

Определение

Частота опроса

Количество выборок аналогового сигнала за единицу времени. Как правило, за единицу времени прини-



мается 1 секунда.



Пример: 100 выборок в секунду

Частота дискретизации

Частота выборок для аналогового сигнала за 1 секунду. Указывается в герцах [Гц].



Примеры:



Измерение аналогового сигнала один раз в секунду соответствует частоте дискретизации 1 Гц.



Измерение аналогового сигнала один раз в миллисекунду соответствует частоте дискретизации



1 кГц.

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства

159

Модули мобильной системы X90

5.4.1.5.4 Общие регистры

5.4.1.5.4.1 ActSpeed

Имя:

От ActSpeed01 до ActSpeed04

Регистры текущей скорости для расчета полос частот 01–32, если они были настроены как зависимые от скорости.

Текущая скорость должна иметь размерность 1/100 Гц. Значение обрабатывает Automation Runtime.

Если четырех различных значений скорости недостаточно, например для различных коэффициентов трансформации, то в расчет нормализованной частоты повреждения для полосы частот также можно включить соотношение скоростей (регистр "FrequencyBandDmgFreq60rpm" на странице 203).

Формат

Значения

Единица измерения

REAL

0–655,351)

1 Гц

1)Драйвер уменьшает большие значения до 655,35.

5.4.1.5.4.2 AutogainDelay

Имя: AutogainDelay01

Этот регистр может использоваться для настройки задержки работы автоматического коэффициента усиления для всех четырех каналов.

Чтобы обеспечить точное вычисление даже очень низкоуровневых сигналов, автоматический коэффициент усиления можно поэтапно увеличивать. Это происходит при отсутствии переполнений в определенном количестве циклов измерений, настроенном в этом регистре, и при выполнении всех условий для следующего изменения коэффициента. При переполнении автоматический коэффициент усиления сразу уменьшается на одну ступень.

Задержка изменения автоматического коэффициента усиления указывается в циклах измерений (продолжительность цикла - 300 мс).

Тип данных

Значения

Описание

UINT

1–65 535

Количество циклов измерений.





По умолчанию для контроллера шины: 50

5.4.1.5.4.3 AutogainDelayRead

Имя: AutogainDelay01Read

Регистр для считывания текущей конфигурации "AutogainDelay" на странице 160.

Тип данных

Значения

UINT

0–65 535

160

Мобильная система управления X90 Руководство пользователя V 1.20 - Перевод руководства
