415

6.9.30.2.	Один и два транспортера с 8-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
м	нагрузка, тс/м	кой	намики	нагрузка, тс/м	кой	намики
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	29,16	9,36	5,99	25,00	9,17	5,87
3	22,74	9,23	5,97	16,67	7,73	5,00
4	20,50	9,27	6,06	15,41	7,96	5,20
5	18,40	8,86	5,85	15,14	8,33	5,50
6	16,99	8,55	5,70	14,18	8,15	5,43
7	16,08	8,37	5,63	13,66	8,13	5,47
8	15,06	8,06	5,47	13,21	8,08	5,49
9	14,52	7,97	5,45	12,61	7,91	5,41
10	13,96	7,84	5,41	12,00	7,70	5,31
12	13,55	7,92	5,54	11,39	7,61	5,33
14	13,28	8,04	5,71	11,00	7,62	5,41
16	12,91	8,08	5,81	10,83	7,75	5,57
18	12,38	7,99	5,81	10,68	7,88	5,73
20	11,79	7,83	5,76	10,41	7,90	5,81
25	11,01	7,80	5,87	9,54	7,72	5,82
30	10,64	7,96	6,13	9,09	7,78	5,98
35	10,50	8,24	6,45	8,85	7,93	6,21
40	10,24	8,36	6,65	8,71	8,13	6,46
45	10,02	8,46	6,82	8,77	8,47	6,83
50	9,89	8,59	7,01	8,83	8,77	7,16
60	9,73	8,84	7,36	8,89	8,89	7,41
70	9,55	8,94	7,58	8,77	8,77	7,43
80	9,47	9,05	7,78	8,70	8,70	7,48
90	9,37	9,10	7,91	8,74	8,74	7,60
100	9,32	9,14	8,03	8,77	8,77	7,70
110	9,25	9,12	8,08	8,73	8,73	7,74
120	9,21	9,13	8,15	8,70	8,70	7,77
130	9,16	9,11	8,18	8,72	8,72	7,84
140	9,14	9,10	8,23	8,73	8,73	7,89
150	9,10	9,10	8,27	8,72	8,72	7,93
160	9,08	9,08	8,29	8,70	8,70	7,95
170	9,05	9,05	8,30	8,71	8,71	7,99
180	9,04	9,04	8,33	8,72	8,72	8,03
190	9,02	9,02	8,34	8,71	8,71	8,05
200	8,99	8,99	8,34	8,70	8,70	8,07

416

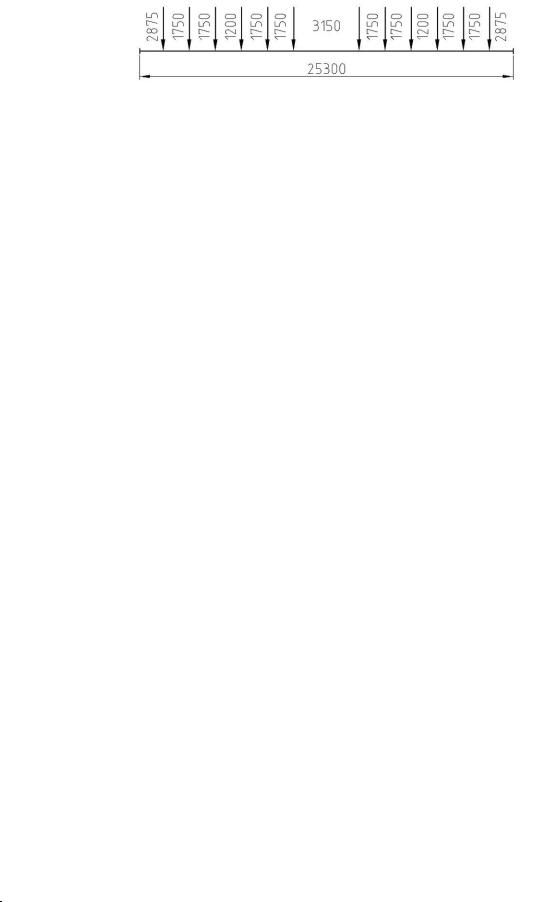

6.9.31. Двенадцатиосный колодцевый транспортер грузоподъемностью 135 т (ТК13, тип 3952)

6.9.31.1. Один и два транспортера с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
влияния,	нагрузка, тс/м	с динами-	без ди-	нагрузка, тс/м	с динами-	без ди-
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	25,00	8,03	5,14	25,00	9,17	5,87
3	19,89	8,07	5,22	16,67	7,73	5,00
4	17,08	7,72	5,05	13,27	6,85	4,48
5	15,53	7,48	4,94	12,67	6,97	4,60
6	14,65	7,37	4,91	11,80	6,78	4,52
7	13,96	7,27	4,89	11,51	6,85	4,61
8	13,39	7,17	4,86	11,53	7,06	4,79
9	12,71	6,98	4,77	11,26	7,06	4,83
10	12,32	6,92	4,77	11,07	7,11	4,90
12	11,62	6,79	4,75	10,59	7,07	4,95
14	11,18	6,77	4,81	10,03	6,95	4,93
16	10,89	6,82	4,90	9,59	6,86	4,93
18	10,77	6,95	5,06	9,34	6,89	5,01
20	10,68	7,10	5,22	9,27	7,04	5,18
25	10,22	7,24	5,45	9,12	7,38	5,56
30	9,73	7,28	5,60	8,84	7,56	5,82
35	9,17	7,19	5,63	8,53	7,64	5,99
40	8,76	7,15	5,69	8,22	7,67	6,10
45	8,42	7,11	5,74	7,86	7,59	6,12
50	8,09	7,03	5,74	7,57	7,52	6,14
60	7,89	7,17	5,97	7,26	7,26	6,05
70	7,80	7,30	6,19	7,19	7,19	6,09
80	7,72	7,38	6,34	7,21	7,21	6,20
90	7,65	7,43	6,46	7,20	7,20	6,26
100	7,60	7,45	6,54	7,18	7,18	6,31
110	7,56	7,46	6,61	7,20	7,20	6,38
120	7,53	7,46	6,66	7,18	7,18	6,41
130	7,51	7,47	6,71	7,19	7,19	6,46
140	7,49	7,46	6,75	7,18	7,18	6,49
150	7,46	7,46	6,78	7,18	7,18	6,53
160	7,44	7,44	6,80	7,19	7,19	6,57
170	7,43	7,43	6,82	7,18	7,18	6,59
180	7,42	7,42	6,83	7,19	7,19	6,62
190	7,40	7,40	6,84	7,18	7,18	6,64
200	7,39	7,39	6,85	7,18	7,18	6,66

417

6.9.31.2.	Один и два транспортера с 8-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
м	нагрузка, тс/м	кой	намики	нагрузка, тс/м	кой	намики
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	29,17	9,36	5,99	25,00	9,17	5,87
3	22,74	9,23	5,97	16,67	7,73	5,00
4	20,49	9,26	6,06	15,41	7,96	5,20
5	18,40	8,86	5,85	15,14	8,33	5,50
6	16,99	8,55	5,70	14,18	8,15	5,43
7	16,08	8,37	5,63	13,65	8,12	5,46
8	15,06	8,06	5,47	13,20	8,08	5,48
9	14,52	7,97	5,45	12,61	7,91	5,41
10	13,97	7,84	5,41	12,00	7,70	5,31
12	13,55	7,92	5,54	11,39	7,61	5,33
14	13,28	8,04	5,71	11,00	7,62	5,41
16	12,91	8,08	5,81	10,83	7,75	5,57
18	12,38	7,99	5,81	10,68	7,88	5,73
20	11,79	7,83	5,76	10,41	7,90	5,81
25	11,01	7,80	5,87	9,54	7,72	5,82
30	10,64	7,96	6,13	9,09	7,78	5,98
35	10,50	8,24	6,45	8,85	7,93	6,21
40	10,24	8,36	6,65	8,71	8,13	6,46
45	10,02	8,46	6,82	8,77	8,47	6,83
50	9,89	8,59	7,01	8,83	8,77	7,16
60	9,73	8,84	7,36	8,89	8,89	7,41
70	9,55	8,94	7,58	8,77	8,77	7,43
80	9,47	9,05	7,78	8,70	8,70	7,48
90	9,37	9,10	7,91	8,74	8,74	7,60
100	9,32	9,14	8,03	8,77	8,77	7,70
110	9,25	9,12	8,08	8,73	8,73	7,74
120	9,21	9,13	8,15	8,70	8,70	7,77
130	9,16	9,11	8,18	8,72	8,72	7,84
140	9,14	9,10	8,23	8,73	8,73	7,89
150	9,10	9,10	8,27	8,72	8,72	7,93
160	9,08	9,08	8,29	8,70	8,70	7,95
170	9,05	9,05	8,30	8,71	8,71	7,99
180	9,04	9,04	8,33	8,72	8,72	8,03
190	9,02	9,02	8,34	8,71	8,71	8,05
200	8,99	8,99	8,34	8,70	8,70	8,07

418

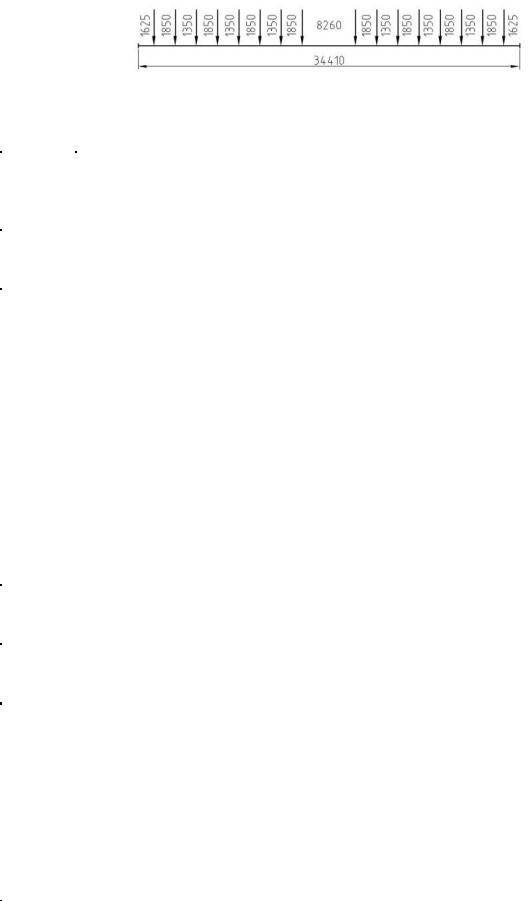

6.9.32. Шестнадцатиосный колодцевый транспортер грузоподъемностью 150 т (тип 3957)

6.9.32.1.	Один транспортер с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
влияния,	нагрузка, тс/м	с динами-	без дина-	нагрузка, тс/м	с динами-	без дина-
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	25,00	8,03	5,14	25,00	9,17	5,87
3	19,89	8,07	5,22	16,67	7,73	5,00
4	16,58	7,50	4,90	12,50	6,46	4,22
5	15,41	7,42	4,90	11,32	6,23	4,11
6	14,30	7,19	4,80	11,46	6,59	4,39
7	13,96	7,27	4,89	11,06	6,58	4,43
8	13,39	7,17	4,86	10,53	6,44	4,37
9	12,71	6,98	4,77	10,32	6,47	4,43
10	12,03	6,75	4,66	10,27	6,59	4,55
12	11,50	6,72	4,70	10,26	6,85	4,80
14	10,94	6,63	4,70	10,05	6,96	4,94
16	10,55	6,61	4,75	9,72	6,95	5,00
18	10,26	6,62	4,82	9,10	6,71	4,88
20	9,92	6,59	4,85	9,06	6,88	5,06
25	9,00	6,37	4,80	8,35	6,76	5,09
30	8,60	6,44	4,95	7,61	6,51	5,01
35	8,43	6,61	5,18	7,42	6,65	5,21
40	8,23	6,72	5,34	7,31	6,82	5,42
45	8,16	6,89	5,56	7,21	6,96	5,61
50	8,02	6,97	5,69	7,20	7,15	5,84
60	7,89	7,17	5,97	7,26	7,26	6,05
70	7,80	7,30	6,19	7,19	7,19	6,09
80	7,72	7,38	6,34	7,21	7,21	6,20
90	7,65	7,43	6,46	7,20	7,20	6,26
100	7,60	7,45	6,54	7,18	7,18	6,31
110	7,56	7,46	6,61	7,20	7,20	6,38
120	7,53	7,46	6,66	7,18	7,18	6,41
130	7,51	7,47	6,71	7,19	7,19	6,46
140	7,49	7,46	6,75	7,18	7,18	6,49
150	7,46	7,46	6,78	7,18	7,18	6,53
160	7,44	7,44	6,80	7,19	7,19	6,57
170	7,43	7,43	6,82	7,18	7,18	6,59
180	7,42	7,42	6,83	7,19	7,19	6,62
190	7,40	7,40	6,84	7,18	7,18	6,64
200	7,39	7,39	6,85	7,18	7,18	6,66

419

6.9.32.2.	Один транспортер с 8-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
м	нагрузка, тс/м	кой	намики	нагрузка, тс/м	кой	намики
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	29,16	9,36	5,99	25,00	9,17	5,87
3	22,74	9,23	5,97	16,67	7,73	5,00
4	20,49	9,26	6,06	15,41	7,96	5,20
5	18,40	8,86	5,85	15,14	8,33	5,50
6	16,99	8,55	5,70	14,18	8,15	5,43
7	16,08	8,37	5,63	13,65	8,12	5,46
8	15,06	8,06	5,47	13,21	8,08	5,49
9	14,52	7,97	5,45	12,61	7,91	5,41
10	13,96	7,84	5,41	12,00	7,70	5,31
12	13,55	7,92	5,54	11,39	7,61	5,33
14	13,28	8,04	5,71	11,00	7,62	5,41
16	12,91	8,08	5,81	10,83	7,75	5,57
18	12,38	7,99	5,81	10,68	7,88	5,73
20	11,79	7,83	5,76	10,41	7,90	5,81
25	11,01	7,80	5,87	9,54	7,72	5,82
30	10,64	7,96	6,13	9,09	7,78	5,98
35	10,50	8,24	6,45	8,85	7,93	6,21
40	10,24	8,36	6,65	8,71	8,13	6,46
45	10,02	8,46	6,82	8,77	8,47	6,83
50	9,89	8,59	7,01	8,83	8,77	7,16
60	9,73	8,84	7,36	8,89	8,89	7,41
70	9,55	8,94	7,58	8,77	8,77	7,43
80	9,47	9,05	7,78	8,70	8,70	7,48
90	9,37	9,10	7,91	8,74	8,74	7,60
100	9,32	9,14	8,03	8,77	8,77	7,70
110	9,25	9,12	8,08	8,73	8,73	7,74
120	9,21	9,13	8,15	8,70	8,70	7,77
130	9,16	9,11	8,18	8,72	8,72	7,84
140	9,14	9,10	8,23	8,73	8,73	7,89
150	9,10	9,10	8,27	8,72	8,72	7,93
160	9,08	9,08	8,29	8,70	8,70	7,95
170	9,05	9,05	8,30	8,71	8,71	7,99
180	9,04	9,04	8,33	8,72	8,72	8,03
190	9,02	9,02	8,34	8,71	8,71	8,05
200	8,99	8,99	8,34	8,70	8,70	8,07
