420

6.9.33. Двенадцатиосный сцепной транспортер с промежуточной платформой грузоподъемностью 120 т (сцеп 3960—3981—3960) с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
м	нагрузка, тс/м	кой	мики	нагрузка, тс/м	кой	мики
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	25,00	8,03	5,14	25,00	9,17	5,87
3	20,18	8,19	5,30	16,67	7,73	5,00
4	16,82	7,60	4,97	12,50	6,46	4,22
5	15,41	7,42	4,90	11,32	6,23	4,11
6	14,29	7,19	4,79	11,46	6,59	4,39
7	13,96	7,27	4,89	11,06	6,58	4,43
8	13,39	7,17	4,86	10,49	6,42	4,36
9	12,71	6,98	4,77	10,18	6,39	4,37
10	12,02	6,75	4,65	9,97	6,40	4,41
12	10,74	6,28	4,39	9,32	6,23	4,36
14	10,12	6,13	4,35	8,61	5,96	4,23
16	9,77	6,12	4,40	8,01	5,73	4,12
18	9,55	6,17	4,48	7,66	5,65	4,11
20	9,45	6,28	4,62	7,36	5,59	4,11
25	8,88	6,29	4,74	7,23	5,85	4,41
30	8,60	6,44	4,95	7,35	6,29	4,84
35	8,43	6,61	5,18	7,42	6,65	5,21
40	8,23	6,72	5,34	7,31	6,82	5,42
45	8,16	6,89	5,56	7,21	6,96	5,61
50	8,02	6,97	5,69	7,20	7,15	5,84
60	7,89	7,17	5,97	7,26	7,26	6,05
70	7,80	7,30	6,19	7,19	7,19	6,09
80	7,72	7,38	6,34	7,21	7,21	6,20
90	7,65	7,43	6,46	7,20	7,20	6,26
100	7,60	7,45	6,54	7,18	7,18	6,31
110	7,56	7,46	6,61	7,20	7,20	6,38
120	7,53	7,46	6,66	7,18	7,18	6,41
130	7,51	7,47	6,71	7,19	7,19	6,46
140	7,49	7,46	6,75	7,18	7,18	6,49
150	7,46	7,46	6,78	7,18	7,18	6,53
160	7,44	7,44	6,80	7,19	7,19	6,57
170	7,43	7,43	6,82	7,18	7,18	6,59
180	7,42	7,42	6,83	7,19	7,19	6,62
190	7,40	7,40	6,84	7,18	7,18	6,64
200	7,39	7,39	6,85	7,18	7,18	6,66

421

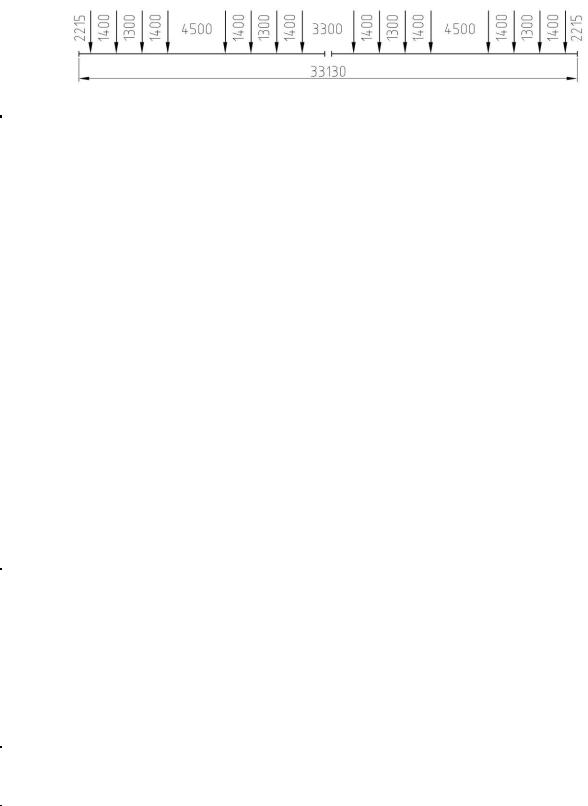

6.9.34. Шестнадцатиосный сцепной транспортер грузоподъемностью 240 т (сцеп 3974—3974)

6.9.34.1.	Один транспортер с 4-осными вагонами
Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
м	нагрузка, тс/м	кой	мики	нагрузка, тс/м	кой	мики
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	28,57	9,17	5,87	25,00	9,17	5,87
3	23,52	9,55	6,18	16,93	7,85	5,08
4	21,16	9,57	6,25	17,46	9,02	5,90
5	19,98	9,62	6,35	16,25	8,94	5,91
6	18,58	9,35	6,23	15,52	8,92	5,95
7	17,10	8,90	5,99	14,86	8,84	5,95
8	16,14	8,64	5,86	14,02	8,58	5,82
9	15,47	8,49	5,81	13,17	8,26	5,65
10	15,07	8,46	5,84	12,61	8,09	5,58
12	14,70	8,59	6,01	11,70	7,82	5,47
14	14,25	8,63	6,13	11,58	8,02	5,69
16	13,56	8,49	6,10	11,38	8,14	5,85
18	13,14	8,48	6,17	11,18	8,24	6,00
20	12,90	8,57	6,30	10,98	8,34	6,13
25	12,36	8,75	6,60	10,92	8,83	6,66
30	11,78	8,82	6,78	10,63	9,09	6,99
35	11,49	9,01	7,06	10,55	9,45	7,40
40	11,11	9,07	7,21	10,35	9,65	7,68
45	10,69	9,03	7,28	10,11	9,76	7,87
50	10,33	8,97	7,33	9,79	9,72	7,94
60	9,64	8,76	7,30	9,18	9,18	7,65
70	9,16	8,58	7,27	8,74	8,74	7,41
80	8,83	8,44	7,25	8,34	8,34	7,17
90	8,59	8,34	7,25	7,99	7,99	6,95
100	8,41	8,25	7,24	7,74	7,74	6,80
110	8,26	8,15	7,22	7,54	7,54	6,68
120	8,14	8,07	7,20	7,41	7,41	6,62
130	8,05	8,00	7,19	7,29	7,29	6,55
140	7,97	7,94	7,18	7,20	7,20	6,51
150	7,91	7,91	7,19	7,18	7,18	6,53
160	7,85	7,85	7,17	7,19	7,19	6,57
170	7,80	7,80	7,16	7,18	7,18	6,59
180	7,76	7,76	7,15	7,19	7,19	6,62
190	7,72	7,72	7,14	7,18	7,18	6,64
200	7,69	7,69	7,13	7,18	7,18	6,66

422

6.9.34.2.	Два транспортера с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
м	нагрузка, тс/м	кой	намики	нагрузка, тс/м	кой	намики
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	28,57	9,17	5,87	25,00	9,17	5,87
3	23,52	9,55	6,18	16,93	7,85	5,08
4	21,17	9,57	6,26	17,46	9,02	5,90
5	19,98	9,62	6,35	16,25	8,94	5,91
6	18,58	9,35	6,23	15,52	8,92	5,95
7	17,10	8,90	5,99	14,86	8,84	5,95
8	16,14	8,64	5,86	14,02	8,58	5,82
9	15,47	8,49	5,81	13,17	8,26	5,65
10	15,07	8,46	5,84	12,61	8,09	5,58
12	14,70	8,59	6,01	11,70	7,82	5,47
14	14,25	8,63	6,13	11,58	8,02	5,69
16	13,56	8,49	6,10	11,38	8,14	5,85
18	13,14	8,48	6,17	11,18	8,24	6,00
20	12,90	8,57	6,30	10,99	8,34	6,14
25	12,36	8,75	6,60	10,92	8,83	6,66
30	11,78	8,82	6,78	10,63	9,09	6,99
35	11,49	9,01	7,06	10,55	9,45	7,40
40	11,11	9,07	7,21	10,35	9,65	7,68
45	10,69	9,03	7,28	10,11	9,76	7,87
50	10,33	8,97	7,33	9,79	9,72	7,94
60	9,64	8,76	7,30	9,18	9,18	7,65
70	9,16	8,58	7,27	8,74	8,74	7,41
80	8,83	8,44	7,25	8,34	8,34	7,17
90	8,59	8,34	7,25	7,99	7,99	6,95
100	8,41	8,25	7,24	7,74	7,74	6,80
110	8,33	8,21	7,28	7,54	7,54	6,68
120	8,25	8,18	7,30	7,38	7,38	6,59
130	8,16	8,11	7,29	7,23	7,23	6,50
140	8,06	8,03	7,26	7,18	7,18	6,49
150	7,97	7,97	7,25	7,18	7,18	6,53
160	7,90	7,90	7,22	7,19	7,19	6,57
170	7,84	7,84	7,19	7,18	7,18	6,59
180	7,78	7,78	7,17	7,19	7,19	6,62
190	7,74	7,74	7,15	7,18	7,18	6,64
200	7,70	7,70	7,14	7,18	7,18	6,66

423

6.9.34.3.	Один и два транспортера с 8-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
м	нагрузка, тс/м	кой	намики	нагрузка, тс/м	кой	намики
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	29,16	9,36	5,99	25,00	9,17	5,87
3	23,52	9,55	6,18	16,93	7,85	5,08
4	21,16	9,57	6,25	17,46	9,02	5,90
5	19,98	9,62	6,35	16,25	8,94	5,91
6	18,58	9,35	6,23	15,52	8,92	5,95
7	17,10	8,90	5,99	14,86	8,84	5,95
8	16,14	8,64	5,86	14,02	8,58	5,82
9	15,47	8,49	5,81	13,17	8,26	5,65
10	15,07	8,46	5,84	12,61	8,09	5,58
12	14,70	8,59	6,01	11,70	7,82	5,47
14	14,25	8,63	6,13	11,58	8,02	5,69
16	13,56	8,49	6,10	11,38	8,14	5,85
18	13,14	8,48	6,17	11,18	8,24	6,00
20	12,90	8,57	6,30	10,98	8,34	6,13
25	12,36	8,75	6,60	10,92	8,83	6,66
30	11,78	8,82	6,78	10,63	9,09	6,99
35	11,49	9,01	7,06	10,55	9,45	7,40
40	11,11	9,07	7,21	10,35	9,65	7,68
45	10,69	9,03	7,28	10,11	9,76	7,87
50	10,33	8,97	7,33	9,79	9,72	7,94
60	9,73	8,84	7,36	9,18	9,18	7,65
70	9,55	8,94	7,58	8,77	8,77	7,43
80	9,47	9,05	7,78	8,70	8,70	7,48
90	9,37	9,10	7,91	8,74	8,74	7,60
100	9,32	9,14	8,03	8,77	8,77	7,70
110	9,25	9,12	8,08	8,73	8,73	7,74
120	9,21	9,13	8,15	8,70	8,70	7,77
130	9,16	9,11	8,18	8,72	8,72	7,84
140	9,14	9,10	8,23	8,73	8,73	7,89
150	9,10	9,10	8,27	8,72	8,72	7,93
160	9,08	9,08	8,29	8,70	8,70	7,95
170	9,05	9,05	8,30	8,71	8,71	7,99
180	9,04	9,04	8,33	8,72	8,72	8,03
190	9,02	9,02	8,34	8,71	8,71	8,05
200	8,99	8,99	8,34	8,70	8,70	8,07

424

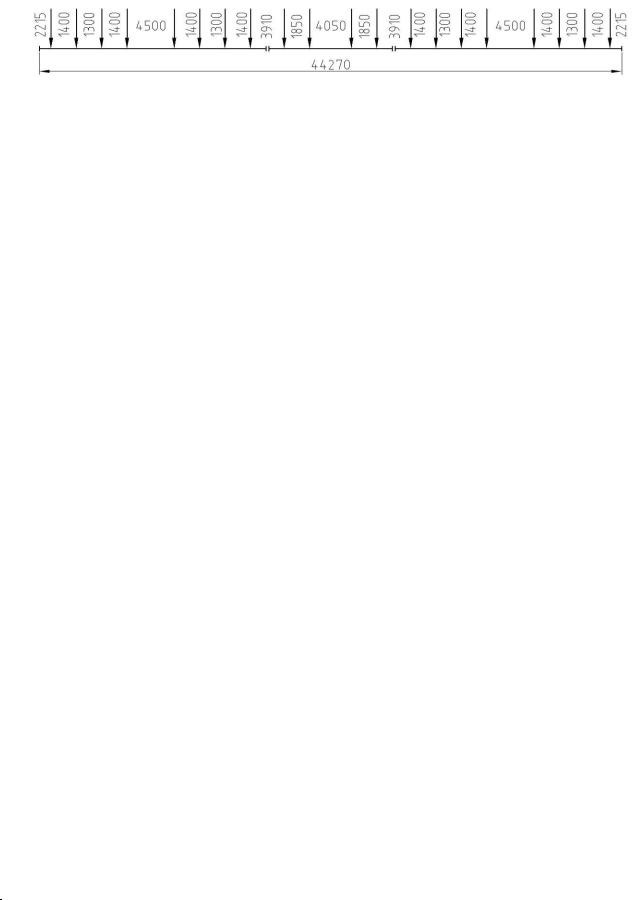

6.9.35. Двадцатиосный сцепной транспортер с промежуточными платформами грузоподъемностью 240 т (сцеп 3974—3981—3974)

6.9.35.1. Один и два транспортера с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
влияния,	нагрузка, тс/м	с динами-	без ди-	нагрузка, тс/м	с динами-	без ди-
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	28,57	9,17	5,87	25,00	9,17	5,87
3	23,52	9,55	6,18	16,93	7,85	5,08
4	21,16	9,57	6,25	17,46	9,02	5,90
5	19,98	9,62	6,35	16,26	8,95	5,91
6	18,58	9,35	6,23	15,52	8,92	5,95
7	17,10	8,90	5,99	14,86	8,84	5,95
8	15,92	8,52	5,78	14,02	8,58	5,82
9	14,92	8,19	5,60	13,17	8,26	5,65
10	14,13	7,93	5,47	12,47	8,00	5,52
12	13,49	7,88	5,52	11,29	7,54	5,28
14	13,22	8,01	5,68	10,44	7,23	5,13
16	12,77	8,00	5,75	10,08	7,21	5,18
18	12,31	7,95	5,78	10,02	7,39	5,37
20	11,94	7,93	5,83	9,99	7,59	5,58
25	10,85	7,68	5,79	9,63	7,79	5,87
30	10,03	7,51	5,77	9,09	7,78	5,98
35	9,74	7,64	5,98	8,54	7,65	5,99
40	9,54	7,79	6,19	8,18	7,63	6,07
45	9,43	7,96	6,42	8,05	7,77	6,27
50	9,27	8,05	6,57	7,88	7,83	6,39
60	8,86	8,05	6,71	7,79	7,79	6,49
70	8,48	7,94	6,73	7,70	7,70	6,53
80	8,19	7,83	6,73	7,48	7,48	6,43
90	7,99	7,76	6,75	7,31	7,31	6,36
100	7,84	7,69	6,75	7,18	7,18	6,31
110	7,73	7,62	6,75	7,20	7,20	6,38
120	7,64	7,57	6,76	7,18	7,18	6,41
130	7,58	7,53	6,77	7,19	7,19	6,46
140	7,53	7,50	6,78	7,18	7,18	6,49
150	7,49	7,49	6,81	7,18	7,18	6,53
160	7,45	7,45	6,81	7,19	7,19	6,57
170	7,43	7,43	6,82	7,18	7,18	6,59
180	7,42	7,42	6,83	7,19	7,19	6,62
190	7,40	7,40	6,84	7,18	7,18	6,64
200	7,39	7,39	6,85	7,18	7,18	6,66
