490









Таблица П.В.1

Интенсивность эталонной нагрузки С1 и соответствующие ей



величины динамического коэффициента













Длина линии

Эталонная нагрузка kc, тс/м





Положение вершины линии влияния

1+18/(30+λ)

влияния, м

α=0

α =0,5







1

49,03(5,000)

49,03(5,000)

1,5806

1,5

39,15 (3,992)

34,25 (3,493)

1,5714

2

30,55(3,115)

26,73 (2,726)

1,5625

3

24,16(2,464)

21,14 (2,156)

1,5455

4

21,69(2,212)

18,99 (1,936)

1,5294

5

20,37(2,077)

17,82 (1,817)

1,5143

6

19,50(1,988)

17,06 (1,740)

1,5000

7

18,84(1,921)

16,48 (1,681)

1,4865

8

18,32(1,868)

16,02 (1,634)

1,4737

9

17,87(1,822)

15,63 (1,594)

1,4615

10

17,47(1,781)

15,28 (1,558)

1,4500

12

16,78(1,711)

14,68 (1,497)

1,4286

14

16,19(1,651)

14,16 (1,444)

1,4091

16

15,66(1,597)

13,71 (1,398)

1,3913

18

15,19(1,549)

13,30 (1,356)

1,3750

20

14,76(1,505)

12,92 (1,317)

1,3600

25

13,85(1,412)

12,12 (1,236)

1,3273

30

13,10(1,336)

11,46 (1,169)

1,3000

35

12,50(1,275)

10,94 (1,116)

1,2769

40

12,01(1,225)

10,51 (1,072)

1,2571

45

11.61(1,184)

10,16 (1,036)

1,2400

50

11,29(1,151)

9,875 (1,007)

1,2250

60

10,80(1,101)

9,807 (1,000)

1,2000

70

10,47(1,068)

9,807

(1,000)

1,1800

80

10,26(1,046)

9,807 (1,000)

1,1636

90

10,10(1,030)

9,807 (1,000)

1,1500

100

10,00(1,020)

9,807 (1,000)

1,1385

110

9,944(1,014)

9,807 (1,000)

1,1286

120

9,895(1,009)

9,807 (1,000)

1,1200

130

9,865(1,006)

9,807 (1,000)

1,1125

140

9,846(1,004)

9,807 (1,000)

1,1059

150

9,807(1,000)

9,807 (1,000)

1,1000

160

9,807 (1,000)

9,807 (1,000)

1,0947

170

9,807 (1,000)

9,807 (1,000)

1,0900

180

9,807 (1,000)

9,807 (1,000)

1,0857

190

9,807 (1,000)

9,807 (1,000)

1,0818

200

9,807 (1,000)

9,807 (1,000)

1,0783

Примечание: Для промежуточных значений длин загружения λ и промежуточных по- ложений вершин линий влияния α = а / λ ≤ 0,5, величину нагрузки kc следует определять по интерполяции.

491

Таблица П.В.2 Интенсивность эталонной нагрузки Н1 и соответствующие ей

величины динамического коэффициента

Длина линии

Эталонная нагрузка kн

(тс/м)



Положение вершины линии влияния

1+27/(30+λ)

влияния, м

α=0



α =0,5









1

7,00



7,00

1,8710

2

4,20



3,50

1,8438

3

3,42



2,51

1,8182

4

3,15



2,45

1,7941

5

2,91



2,41

1,7714

6

2,80



2,26

1,7500

7

2,71



2,26

1,7297

8

2,63



2,28

1,7105

9

2,51



2,23

1,6923

10

2,42



2,16

1,6750

12

2,29



1,98

1,6429

14

2,16



1,88

1,6136

16

2,03



1,82

1,5870

18

1,95



1,79

1,5625

20

1,88



1,74

1,5400

25

1,77



1,59

1,4909

30

1,73



1,52

1,4500

35

1,70



1,46

1,4154

40

1,65



1,44

1,3857

45

1,61



1,44

1,3600

50

1,58



1,43

1,3375

60

1,51



1,37

1,3000

70

1,46



1,32

1,2700

80

1,41



1,27

1,2455

90

1,37



1,22

1,2250

100

1,34



1,18

1,2077

110

1,32



1,15

1,1929

120

1,29



1,13

1,1800

130

1,27



1,11

1,1688

140

1,26



1,10

1,1588

150

1,24



1,08

1,1500

160

1,23



1,07

1,1421

170

1,21



1,06

1,1350

180

1,20



1,06

1,1286

190

1,19



1,05

1,1227

200

1,18



1,05

1,1174

Примечание: Для промежуточных значений длин загружения λ и промежуточных по- ложений вершин линий влияния α = а / λ ≤ 0,5, величину нагрузки kc следует определять по интерполяции.

492

Приложение Г

Вагоны «прикрытия» транспортеров и вагоны при следовании транспортеров в составе поезда

При классификации груженых транспортеров грузоподъемностью более 300 т, пропускаемых с отдельным локомотивом, предусмотрена постановка прикрытия от локомотива, состоящего из трех порожних вагонов с распреде- ленной нагрузкой, равной 2,5 тс/м (рисунок П.Г.1) и такое же прикрытие преду- смотрено при одновременном следовании двух и более транспортеров.

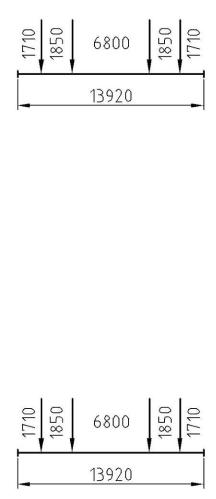

Рисунок П.Г.1. Схема порожнего вагона с распределенной нагрузкой -равной 2,5 тс/м осевым давлением 8,70 тс.

При классификации груженых транспортеров грузоподъемностью до 300 т, с числом осей 12 и более, пропускаемых в составе поезда, предусмотрена по- становка прикрытия с каждой стороны транспортера из двух 4-осных вагонов с грузом массой 40 т и распределенной нагрузкой, равной 4,5 тс/м (рисунок П.Г.2), погонной нагрузкой 15,60 тс. В случае одновременного следования двух и более транспортеров предусмотрено прикрытие между ними из трех 4-осных вагонов (рисунок П.Г.2).

Рисунок П.Г.2. Схема вагона с грузом массой 40 т и распределенной нагрузкой равной 4,5 тс/м, осевым давлением 15,60 тс

Вагоны при движении транспортера в составе поезда с погонной нагруз- кой 8,7 тс/м и 7,2тс/м приведены на рисунках П.Г.3 и П.Г.4.

493

Рисунок П.Г.3. Схема 8-осного вагона (модель 12-508) распределенной нагруз- кой равной 8,7 тс/м, осевым давлением 22,00 тс

Рисунок П.Г.4. Схема 4-осного вагона (модель 15-031-01) распределенной на- грузкой равной 7,2 тс/м, осевым давлением 21,63 тс

494

Приложение Д

Категории мостов по грузоподъемности

(обязательное)
