405

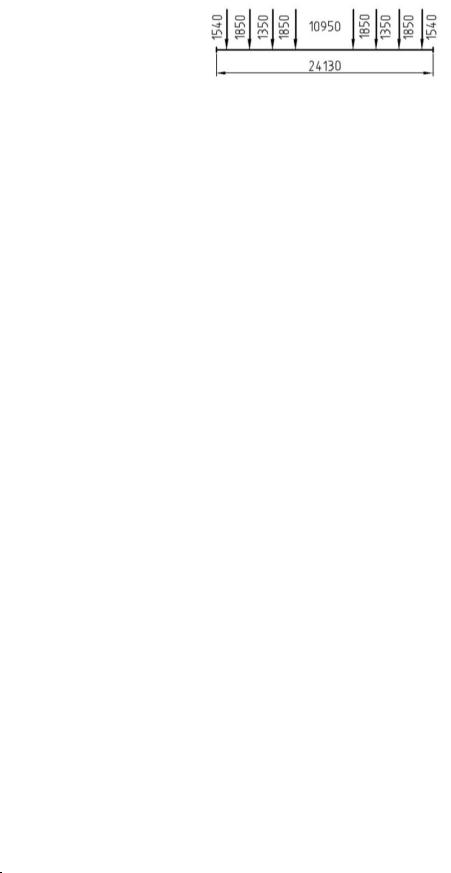

6.9.21. Восьмиосный платформенный транспортер грузоподъемностью 120 т (тип 3935, осевая нагрузка 21,88 тс) с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без ди-	Эквивалентная	с динами-	без ди-
влияния,	нагрузка, тс/м	с динами-	без ди-	нагрузка, тс/м	с динами-	без ди-
м		кой	намики		кой	намики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	28,99	9,31	5,96	25,00	9,17	5,87
3	22,61	9,18	5,94	16,67	7,73	5,00
4	20,38	9,21	6,02	15,32	7,91	5,17
5	18,29	8,81	5,82	15,06	8,29	5,47
6	16,90	8,50	5,67	14,10	8,10	5,40
7	15,99	8,32	5,60	13,58	8,08	5,43
8	15,13	8,10	5,50	13,13	8,04	5,45
9	14,65	8,04	5,50	12,54	7,87	5,38
10	14,21	7,98	5,50	12,27	7,88	5,43
12	13,51	7,90	5,53	11,55	7,72	5,40
14	13,24	8,02	5,69	10,99	7,61	5,40
16	12,87	8,06	5,79	10,81	7,73	5,56
18	12,33	7,96	5,79	10,67	7,87	5,72
20	11,74	7,80	5,74	10,39	7,89	5,80
25	10,38	7,35	5,54	9,45	7,65	5,76
30	9,76	7,31	5,62	8,51	7,28	5,60
35	9,47	7,43	5,82	7,79	6,98	5,47
40	9,17	7,49	5,95	7,66	7,15	5,68
45	8,96	7,57	6,10	7,56	7,30	5,88
50	8,81	7,65	6,25	7,48	7,43	6,06
60	8,55	7,77	6,47	7,39	7,39	6,16
70	8,35	7,82	6,63	7,38	7,38	6,25
80	8,20	7,84	6,74	7,34	7,34	6,31
90	8,09	7,85	6,83	7,30	7,30	6,35
100	8,00	7,84	6,89	7,27	7,27	6,39
110	7,93	7,82	6,93	7,25	7,25	6,42
120	7,87	7,80	6,96	7,24	7,24	6,46
130	7,82	7,77	6,99	7,23	7,23	6,50
140	7,77	7,74	7,00	7,23	7,23	6,54
150	7,73	7,73	7,03	7,22	7,22	6,56
160	7,70	7,70	7,03	7,21	7,21	6,59
170	7,67	7,67	7,04	7,21	7,21	6,61
180	7,64	7,64	7,04	7,20	7,20	6,63
190	7,62	7,62	7,04	7,20	7,20	6,66
200	7,59	7,59	7,04	7,20	7,20	6,68

406

6.9.22. Шестиосный колодцевый транспортер грузоподъемностью 80 т (тип 3942, осевая нагрузка 21,17 тс) с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
влияния,	нагрузка, тс/м	с динами-	без дина-	нагрузка, тс/м	с динами-	без дина-
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	27,74	8,91	5,70	25,00	9,17	5,87
3	22,87	9,28	6,01	16,67	7,73	5,00
4	20,80	9,40	6,15	17,15	8,86	5,79
5	18,40	8,86	5,85	16,06	8,84	5,84
6	17,34	8,72	5,81	14,68	8,44	5,62
7	16,59	8,64	5,81	13,38	7,96	5,35
8	16,08	8,61	5,84	12,86	7,87	5,34
9	15,84	8,69	5,95	12,78	8,02	5,49
10	15,37	8,63	5,95	12,47	8,00	5,52
12	14,20	8,30	5,81	12,11	8,09	5,66
14	13,03	7,89	5,60	11,49	7,96	5,65
16	11,96	7,49	5,38	10,78	7,71	5,54
18	11,14	7,19	5,23	10,09	7,44	5,41
20	10,68	7,10	5,22	9,44	7,17	5,27
25	10,14	7,18	5,41	8,15	6,59	4,97
30	9,64	7,22	5,55	7,66	6,55	5,04
35	9,30	7,29	5,71	7,63	6,84	5,35
40	9,09	7,42	5,90	7,59	7,08	5,63
45	8,85	7,47	6,03	7,58	7,32	5,90
50	8,72	7,58	6,18	7,51	7,46	6,09
60	8,45	7,67	6,40	7,42	7,42	6,18
70	8,27	7,74	6,56	7,35	7,35	6,23
80	8,14	7,78	6,69	7,33	7,33	6,30
90	8,04	7,81	6,79	7,28	7,28	6,33
100	7,96	7,80	6,85	7,26	7,26	6,38
110	7,89	7,78	6,89	7,25	7,25	6,42
120	7,83	7,76	6,93	7,23	7,23	6,46
130	7,78	7,73	6,95	7,23	7,23	6,50
140	7,73	7,70	6,96	7,22	7,22	6,53
150	7,70	7,70	7,00	7,22	7,22	6,56
160	7,67	7,67	7,01	7,21	7,21	6,59
170	7,64	7,64	7,01	7,21	7,21	6,61
180	7,61	7,61	7,01	7,21	7,21	6,64
190	7,59	7,59	7,02	7,20	7,20	6,66
200	7,57	7,57	7,02	7,20	7,20	6,68

407

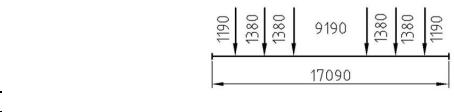

6.9.23. Шестиосный колодцевый транспортер грузоподъемностью 80 т (тип 3943, осевая нагрузка 21,78 тс) с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
влияния,	нагрузка, тс/м	с динами-	без дина-	нагрузка, тс/м	с динами-	без дина-
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	28,62	9,19	5,88	25,00	9,17	5,87
3	23,64	9,59	6,21	17,00	7,88	5,10
4	21,47	9,71	6,35	17,73	9,16	5,99
5	18,97	9,13	6,03	16,58	9,12	6,03
6	17,98	9,04	6,03	15,14	8,70	5,80
7	17,30	9,01	6,06	13,79	8,20	5,52
8	16,80	8,99	6,10	13,53	8,28	5,62
9	16,50	9,06	6,20	13,38	8,39	5,74
10	15,98	8,97	6,19	13,02	8,36	5,76
12	14,73	8,61	6,03	12,65	8,45	5,92
14	13,49	8,17	5,80	11,96	8,28	5,88
16	12,37	7,75	5,57	11,20	8,01	5,76
18	11,49	7,42	5,39	10,47	7,72	5,62
20	10,99	7,30	5,37	9,78	7,43	5,46
25	10,42	7,38	5,56	8,40	6,80	5,12
30	9,89	7,40	5,69	7,80	6,67	5,13
35	9,53	7,47	5,85	7,67	6,87	5,38
40	9,30	7,59	6,04	7,69	7,17	5,71
45	9,04	7,64	6,16	7,68	7,41	5,98
50	8,89	7,72	6,31	7,61	7,56	6,17
60	8,60	7,81	6,51	7,51	7,51	6,26
70	8,40	7,87	6,67	7,40	7,40	6,27
80	8,25	7,89	6,78	7,38	7,38	6,34
90	8,14	7,90	6,87	7,35	7,35	6,39
100	8,05	7,89	6,93	7,32	7,32	6,43
110	7,97	7,86	6,96	7,30	7,30	6,47
120	7,90	7,83	6,99	7,27	7,27	6,49
130	7,85	7,80	7,01	7,27	7,27	6,53
140	7,80	7,77	7,03	7,25	7,25	6,56
150	7,76	7,76	7,05	7,24	7,24	6,58
160	7,73	7,73	7,06	7,23	7,23	6,60
170	7,70	7,70	7,06	7,23	7,23	6,63
180	7,67	7,67	7,06	7,22	7,22	6,65
190	7,64	7,64	7,06	7,22	7,22	6,67
200	7,62	7,62	7,07	7,22	7,22	6,70

408

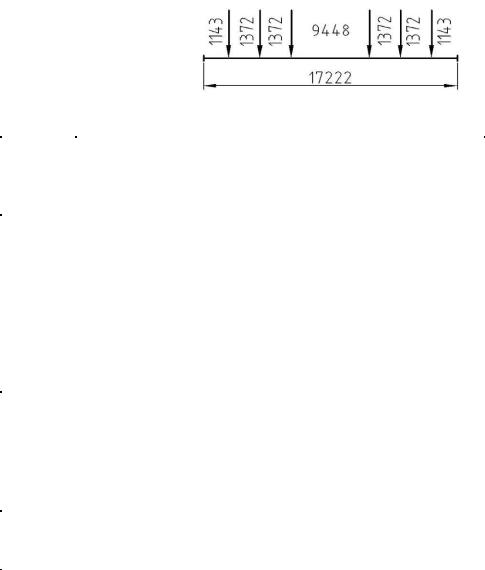

6.9.24. Шестиосный колодцевый транспортер грузоподъемностью 80 т (тип 3944, осевая нагрузка 19,63 тс) с 4-осными вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
влияния,	нагрузка, тс/м	с динами-	без дина-	нагрузка, тс/м	с динами-	без дина-
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	25,00	8,03	5,14	25,00	9,17	5,87
3	19,89	8,07	5,22	16,67	7,73	5,00
4	18,41	8,32	5,44	14,73	7,61	4,97
5	16,49	7,94	5,24	14,14	7,78	5,14
6	14,73	7,41	4,94	13,09	7,52	5,02
7	13,96	7,27	4,89	12,02	7,15	4,81
8	13,39	7,17	4,86	11,04	6,76	4,58
9	12,86	7,06	4,83	10,18	6,39	4,37
10	12,45	6,99	4,82	9,97	6,40	4,41
12	11,48	6,71	4,70	9,56	6,39	4,47
14	10,75	6,51	4,62	9,10	6,30	4,47
16	10,07	6,31	4,53	8,56	6,12	4,40
18	9,69	6,26	4,55	8,03	5,92	4,31
20	9,49	6,31	4,64	7,59	5,76	4,24
25	9,08	6,43	4,84	7,36	5,95	4,49
30	8,68	6,50	5,00	7,35	6,29	4,84
35	8,54	6,70	5,25	7,42	6,65	5,21
40	8,31	6,78	5,40	7,37	6,88	5,47
45	8,21	6,93	5,59	7,25	7,00	5,64
50	8,09	7,03	5,74	7,23	7,18	5,86
60	7,95	7,22	6,02	7,26	7,26	6,05
70	7,84	7,34	6,22	7,20	7,20	6,10
80	7,75	7,41	6,37	7,21	7,21	6,20
90	7,68	7,46	6,48	7,21	7,21	6,27
100	7,63	7,48	6,57	7,19	7,19	6,32
110	7,59	7,49	6,63	7,20	7,20	6,38
120	7,56	7,49	6,69	7,18	7,18	6,41
130	7,53	7,49	6,73	7,19	7,19	6,46
140	7,50	7,47	6,75	7,19	7,19	6,50
150	7,48	7,48	6,80	7,18	7,18	6,53
160	7,46	7,46	6,81	7,19	7,19	6,57
170	7,44	7,44	6,83	7,18	7,18	6,59
180	7,43	7,43	6,84	7,19	7,19	6,62
190	7,42	7,42	6,86	7,18	7,18	6,64
200	7,40	7,40	6,86	7,18	7,18	6,66

409

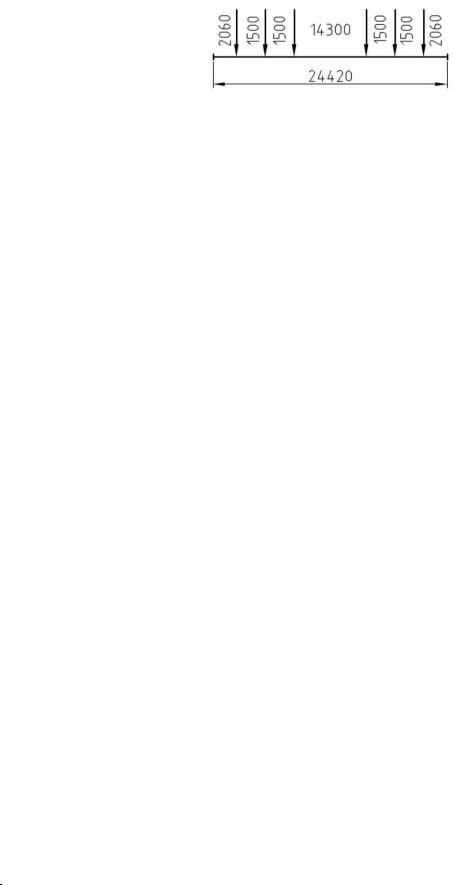

6.9.25. Восьмиосный колодцевый транспортер грузоподъемностью 110 т (тип 3945, осевая нагрузка 20,56 тс) с 4-оснымн вагонами

Длина		α=0,0			α=0,5
линии	Эквивалентная	Класс		Эквивалентная	Класс
влияния,	Эквивалентная	с динами-	без дина-	Эквивалентная	с динами-	без дина-
влияния,	нагрузка, тс/м	с динами-	без дина-	нагрузка, тс/м	с динами-	без дина-
м		кой	мики		кой	мики
1	50,00	10,00	6,33	50,00	10,00	6,33
2	29,82	9,57	6,13	25,00	9,17	5,87
3	22,62	9,18	5,94	17,37	8,06	5,21
4	20,43	9,24	6,04	15,68	8,10	5,30
5	18,01	8,67	5,73	14,97	8,24	5,44
6	16,45	8,27	5,52	13,94	8,01	5,34
7	15,44	8,04	5,41	13,60	8,09	5,44
8	14,55	7,79	5,29	12,98	7,94	5,39
9	14,06	7,72	5,28	12,29	7,71	5,28
10	13,63	7,65	5,28	11,75	7,54	5,20
12	12,95	7,57	5,30	11,05	7,38	5,17
14	12,45	7,54	5,35	10,46	7,24	5,14
16	12,10	7,58	5,45	9,96	7,12	5,12
18	11,59	7,48	5,44	9,78	7,21	5,25
20	11,04	7,34	5,39	9,57	7,27	5,34
25	9,97	7,06	5,32	8,76	7,09	5,34
30	9,41	7,04	5,42	7,91	6,77	5,20
35	9,16	7,18	5,63	7,50	6,72	5,26
40	8,88	7,25	5,77	7,56	7,05	5,61
45	8,70	7,35	5,93	7,46	7,20	5,81
50	8,57	7,45	6,08	7,40	7,35	6,00
60	8,34	7,57	6,31	7,29	7,29	6,08
70	8,17	7,65	6,48	7,29	7,29	6,18
80	8,04	7,69	6,61	7,27	7,27	6,25
90	7,94	7,71	6,70	7,26	7,26	6,31
100	7,87	7,72	6,78	7,24	7,24	6,36
110	7,81	7,70	6,82	7,22	7,22	6,40
120	7,76	7,69	6,87	7,21	7,21	6,44
130	7,71	7,66	6,89	7,21	7,21	6,48
140	7,67	7,64	6,91	7,21	7,21	6,52
150	7,64	7,64	6,95	7,20	7,20	6,55
160	7,61	7,61	6,95	7,20	7,20	6,58
170	7,59	7,59	6,96	7,20	7,20	6,61
180	7,57	7,57	6,97	7,19	7,19	6,62
190	7,54	7,54	6,97	7,19	7,19	6,65
200	7,53	7,53	6,98	7,19	7,19	6,67
