АНАЛИЗ ХТС

Анализ ХТС заключается в получении информации о состоянии ХТС, показателях ее эффективности, о влиянии на эти показатели химической схемы, структуры технологических связей, режимов работы элементов и подсистем, условий эксплуатации. Необходимо, как уже говорили, исследовать новые свойства, которые могут появиться при синтезе ХТС.

Анализ ХТС осуществляется при разработке и проектировании нового химического производства, при эксплуатации действующего производства, для сравнения различных вариантов реализации процесса, при модернизации и реконструкции производств.

Количественную информацию о параметрах потоков и состоянии элементов о значениях выходных параметров и показатели работы ХТС можно получить при решении материальных и энергетических балансов. Расчеты балансов составляют технологический анализ работы ХТС.

Чтобы судить о свойствах ХТС, показателях ее функционирования, эффективности управления процессами в ней, необходимо определить состояние ХТС.

Состояние, или режим, ХТС определяется параметрами (показателями) потоков (связей) и состоянием аппаратов (элементов)

Параметры потоков - химические, физико-химические и физические данные о потоке. К ним относятся:

параметры состояния: количество потока в единицу времени (расход), фазовый состав, химический состав, температура, давление, теплосодержание;

параметры свойств: теплоемкость, плотность, вязкость и другие.

Состояние элемента (аппарата, машины, агрегата) включают данные, от которых зависит изменение в элементе показателей потока. Это могут быть:

регулирующие воздействия, например температура хладагента, отводящего тепло из реактора, или подача пара в паровую турбину;

возмущения, возникающие при эксплуатации характеристики аппарата,

например изменение условий процесса в реакторе вследствие дезактивации катализатора или в теплообменнике из-за загрязнения его поверхности.

Количественную информацию о параметрах потоков и состоянии элементов

означениях выходных параметров и показатели работы ХТС получают при решении материальных и энергетических балансов. Расчеты балансов – главная задача технологического анализа ХТС.

Расчет ХТС определение параметров потоков в ХТС заданной структуры и с заданным состоянием ее элементов.

Очевидно, что при любых изменениях состояния потоков в элементе ХТС, ее подсистеме или ХТС в целом должны соблюдаться законы сохранения массы и энергии.

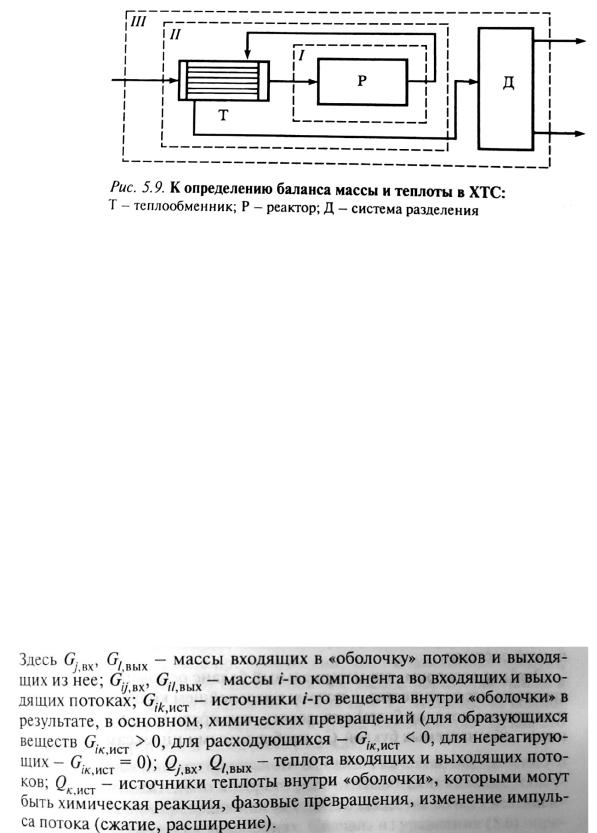

Пусть имеется ХТС, состоящая из теплообменника, реактора и системы разделения (рис. 5.9) В ней пунктирными линиями выделены как оболочкой один элемент - реактор (I), подсистема реактор с теплообменником (II) и вся ХТС (III). В каждую из этих "оболочек" какие-то потоки входят и какие-то выходят. Внутри каждой оболочки происходят какие-то изменения входящих в нее потоков в выходящие. Фактически каждая из "оболочек" есть подсистема ХТС.

Материальный баланс – общая масса веществ, поступивших в систему равна общей массе веществ, вышедших из нее (приход=расход)

Баланс по общей массе: G j ,вх Gl ,вых ;

j l

Баланс по i-компоненту: Gij,вх Gik ,ист Gil ,вых ;

j k l

Тепловой баланс – приход тепла или энергии в данном процессе равен расходу тепла или энергии в том же процессе

Q j ,вх Qk ,ист Ql ,вых . j k l

Материальный и тепловой балансы должны соблюдаться всегда, не зависимо от того, как протекают превращения потока внутри таких "оболочек"-подсистем.

Материальный баланс основан на законе сохранения массы веществ, и потому далее количества веществ и величины потоков будем определять, как правило, в массовых величинах, обозначаемых буквой G с необходимыми индексами.

Основы расчёта материального баланса химико-технологической системы

Материальный баланс составляет основу технологического анализа ХТС. Описание и анализ ХТС проводится с позиции системного подхода.

Расчёты материальных балансов от отдельных элементов до ХТС в целом позволяют определить состав и количество многокомпонентной смеси, расходные коэффициенты по сырью, количество отходов, примерную себестоимость продукта, а также выявить узкие места в производстве, где происходят основные технологические потери. По существу расчёты материальных балансов ХТС или ее отдельных частей представляют собой "бухгалтерский учёт" химически реагирующей системы.

1. ОБЩИЙ ВИД УРАВНЕНИЙ МАТЕРИАЛЬНОГО БАЛАНСА

Материальный баланс рассчитывают на основе стехиометрических уравнений с учётом состава исходного сырья, степени превращения, селективности, потерь сырья и готового продукта.

Материальный баланс основан на законе сохранения массы веществ и рассчитывается между входными и выходными потоками технологической системы с учётом протекающих в ней процессов. В соответствии с законом сохранения массы для каждого элемента ХТС, подсистемы или системы в целом в стационарном состоянии масса всех веществ, вошедших в систему, равна массе всех веществ, выходящих из неё:

где Gj, вх, Gk, вых – массы соответственно входных и выходных потоков; K, L – их количества; j, k – нумерация потоков.

Кроме баланса по всем потокам веществам, используют баланс по отдельным компонентам. Для i-го вещества

где Gi,ист измен-е кол-ва i-го вещества в элементе в результате прот-я хим. р.

Источником вещества является химическая реакция. Если вещество

где Gi,j изменения количества iго вещества в r-м превращении; У общее число превращений (уравнений химических реакций).

Несколько превращений вещества может происходить при протекании сложной реакции (параллельная, последовательная или параллельнопоследовательная схемы превращений)

Химические превращения протекают в реакционном элементе (реактор, реакторный узел). Изменение химического состава реагирующей смеси описывается стехиометрическими уравнениями. Они должны быть стехиометрически независимыми; их количество строго определяется (У= В-Э), При этом целесообразно выбирать такие уравнения, чтобы в левой части их стояло одно и то же исходное вещество, ключевое; тогда изменения количеств всех веществ в химическом превращении определяют через степени превращения ключевого вещества в стехиометрических уравнениях (см. радел «стехиометрические соотношения»).

ХИМИКО-ТЕХНОЛОГИЧЕСКАЯ СИСТЕМА И ЕЁ РАСЧЁТНАЯ СХЕМА

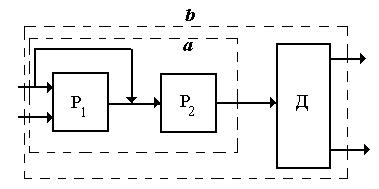

Химико-технологическая система представляет собой совокупность аппаратов и потоков между ними. Например, на рис. 1. показана схема ХТС, состоящая из двух реакторов Р1 и Р2 и устройства разделения Д продуктов превращения.

Рис. 1. Схема химико-технологической системы

В системе можно выделить совокупность аппаратов подсистему, например, реакторный узел (обведен пунктирной линией a). Отдельный аппарат или подсистему будем называть "расчётным элементом ХТС" или просто элементом.

В элемент входят потоки ("входные потоки") и выходят их него ("выходные потоки"). Расчётным элементом может быть ХТС в целом (обведён пунктирной линией b). В выделенном элементе входные потоки преобразуются в выходные в результате протекания химических превращений, массообменных и других процессов.

Материальный баланс может быть составлен для любого элемента - каждого аппарата, подсистемы или ХТС в целом.

Примеры составления балансов ля элементов ХТС

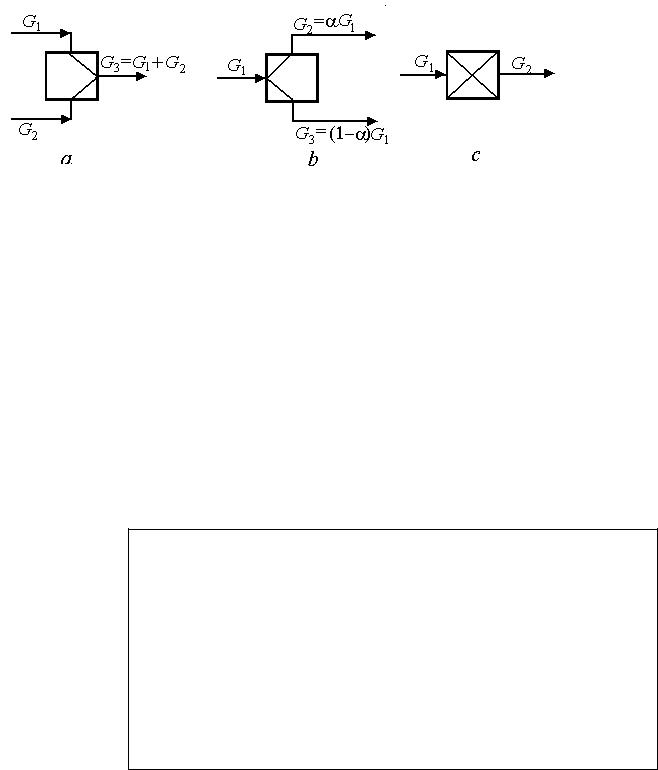

Рис. 2. Расчётные элементы ХТС: а смеситель, b делитель, с реактор

Для составления балансов удобно выделить элементы так, чтобы в каждом из них входило и выходило не более 3-х потоков. Тогда можно рассмотреть следующие элементы (рис. 2):

Смеситель (a). Входят два потока и выходит один. В элементе происходит простое смешение потоков.

Объединяет два потока:

Для баланса можно использовать мольные потоки М, а если смешиваются газы или жидкости, то объёмы потоков V;

где ni и ci концентрации компонентов, соответственно, в мольных и объёмных долях.
