Материал: III. хтс

благодаря высокой скорости, протекает как раз на внешней поверхности. Таким образом, процесс идет во внешнедиффузионной области. В этих условиях нет необходимости применять катализатор с развитой внутренней поверхностью. Значительно более важным является развитие внешней (наружной) поверхности, поэтому катализатор представляет собой сетку, сплетённую или связанную из металлической проволоки диаметром 0.06-0,09 мм. Благодаря сетчатой форме и

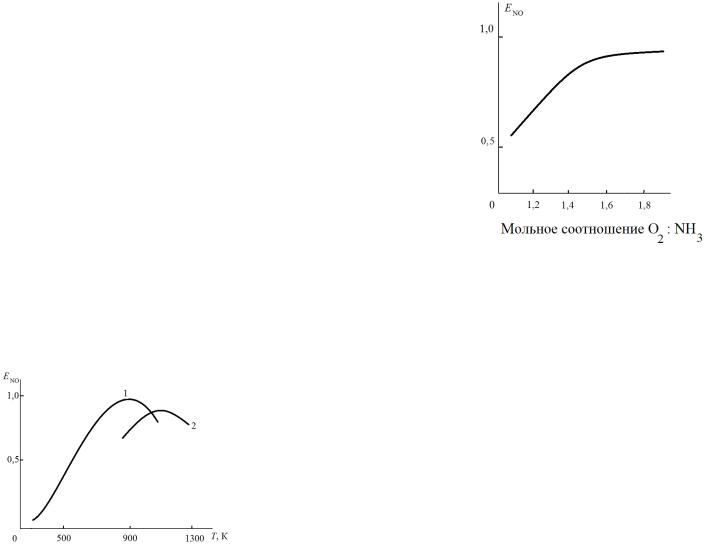

Время контакта очень небольшое и составляет (1 2) 10-4 с. Аммиак за это время полностью окисляется, так что выход NO совпадает с селективностью

выхода NO увеличивается.

Хотя давление уменьшает выход NO, процесс в промышленности проводят под повышенным давлением. Здесь учитывается свойство ХТС, о котором мы говорили: оптимальный режим элемента вне и внутри ХТС может быть различным. Использование повышенного давления хотя и снижает выход по оксиду азота, но значительно повышает скорость абсорбции NO до NO2. а также окисления оксида азота. В целом получается выигрыш и ХТС в работает в оптимальном режиме. Кроме того, при повышенном давлении можно создать энерготехнологическую систему, замкнутую по энергетике.

Р е а к т о р о к и с л е н и я а м м и а к а представлен на рис. 5. Аммиачно-воздушная смесь (АВС) при

поступлении в реактор, проходя и контактируя с нагретой конусной частью реактора, нагревается за счет теплового излучения, исходящего от слоя катализатора. Окисление аммиака осуществляется на платиноидном катализаторе, выполненном в виде нескольких сеток, после чего реакционные газы охлаждаются в котле-утилизаторе. Для равномерного распределения потока по сечению тонкого слоя катализатора реактор должен иметь распределительную решетку в конусной части реактора.

Тепло газов после окисления аммиака используют для выработки пара в котле-утилизаторе. Конструктивно он совмещен с реактором.

Окисление оксида азота - гомогенная обратимая экзотермическая реакция:

2NO + O2 = 2NO2 + 180,6 кДж.

При температурах ниже 400 К равновесие практически полностью сдвинуто в сторону образования NO2. Реакция может протекать везде - трубопроводах, теплообменниках и в других аппаратах. Установлено, что кинетическая модель отвечает стехиометрии реакции и имеет вид:

r k1PNO2 PO2 k2PNO2 2

Как видно, давление значительно ускоряет реакцию, что также говорит в пользу его повышения в ХТС. Реакция протекает не очень быстро. Потому устанавливают окислитель - полый аппарат, обеспечивающий необходимое время пребывания реакционной смеси для завершения реакции.

Реакция окисления NO - экзотермическая. Необходимо дополнительное охлаждение нитрозного газа. При охлаждении конденсируется вода - ее образуется

в 1,5 раза больше, чем подано аммиака (см уравнения реакции окисления аммиака). Конденсирующаяся вода будет взаимодействовать с нитрозным газом, образуя азотную кислоту. Целесообразно сократить время контакта газа с водой, поэтому используют специальный скоростной теплообменник-конденсатор. В нем образуется 30%-ая кислота. Ее направляют в соответствующее этой концентрации сечение абсорбционной колонны.

Абсорбция оксидов азота. Ф и з и к о - х и м и ч е с к и е с в о й с т в а п р о ц е с с а .

Это гетерогенный процесс в системе «Г-Ж». По сравнению с диффузией NO2 химическая реакция (7) протекает быстро, вследствие природы реагирующих веществ: «кислота-основание». Образующийся при этом оксид азота NO частично окисляется в растворе кислородом. В силу плохой растворимости в водных растворах азотной кислоты значительная часть NO выделяется в газовую фазу, где окисляется кислородом. Лимитирующей стадией процесса абсорбции является диффузия диоксида азота NO2 в жидкую фазу. Количество абсорбируемого диоксида азота зависит от скорости W1 первого этапа процесса – переноса NO2 из потока газа через газовый пограничный слой к поверхности раздела фаз (см. курс ПАХТ):

W1 г F ( pNO 2 – pNO 2 * ),

где pNO2 , pNO2 * – парциальное давление NO2 в газовой фазе и равновесное давление

NO2 у поверхности водного раствора азотной кислоты соответственно.

Из уравнения следует, что скорость поглощения диоксида азота водными

получаемой азотной кислоты. При понижении температуры и увеличении давления понижается pNO2 * , следовательно, движущая сила процесса абсорбции ( pNO2 –

pNO2 * ) растёт и соответственно повышается скорость поглощения диоксида азота.

По мере протекания абсорбции NO2 концентрация получаемой азотной кислоты возрастает, при этом увеличивается давление оксидов азота над раствором

азотной кислоты pNO2 * , т.е. снижается движущая сила процесса массопереноса. Для

увеличения движущей силы процесса поглощения используется противоток жидкой и газовой фаз в аппарате.

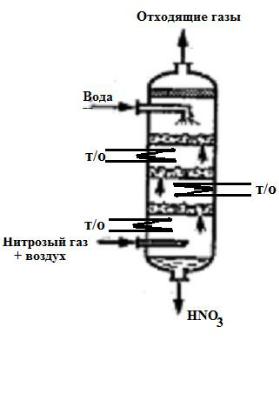

Данный процесс в промышленности проводят при повышенном давлении, так как увеличение давления оказывает положительное воздействие на абсорбцию диоксида азота. Это позволяет вместо 6–8 абсорбционных колонн, используемых при атмосферном давлении, при повышенном давлении использовать одну

жидкости обеспечивает интенсивный массообмен с газом, способствуя поглощению компонентов газовой смеси и тем самым образованию HNO3 и жидкофазному окислению NO. Встроенные теплообменники обеспечивают пониженный уровень температуры по высоте абсорбера. Можно считать, что в абсорбционной колонне протекает превращение, описываемое следующим бруттоуравнением как сумма уравнений (2) и (7):

Из общего балансового уравнения превращения NH3 в HNO3

4NH3 + 8O2 = 4HNO3 + 4H2O

видно, что на 1 объем NH3 расходуется 2 объема кислорода. На стадии окисления аммиака подается 1,8 объема О2 с воздухом. Остальной кислород (воздух) надо подавать в абсорбционную колонну для полноты окисления NO.

С понижением температуры поглощение NO2 улучшается. Для отвода теплоты реакции на тарелках установлены плоские змеевиковые холодильники с циркулирующей в них водой.

Энерготехнологическая система в производстве азотной кислоты.

После абсорбции отходящие газы содержат 0,1 об.% оксидов азота и должны быть очищены. При атмосферном давлении и низкой температуре образуется димер диоксида азота N2O4 - газ буро-желтого цвета. Поэтому выходящий из трубы не очищенный нитрозный газ получил название "лисий хвост". Атмосферные осадки, захватывая оксиды азота, образуют кислые дожди.

Очистку газов от оксидов азота осуществляют каталитическим восстановлением их до N2. Восстановителем может служить аммиак, который дозируют в газы после абсорбции перед реактором-нейтрализатором. Восстановитель может служить также метан (природный газ). Последний удобно использовать при организации энерготехнологической системы.

Газы после абсорбции находятся под повышенным давлением, потенциал которого можно использовать в газовой турбине для привода воздушного компрессора. Но энергии отходящих газов как рабочего тела турбины не достаточно для сжатия воздуха до давления на входе в систему. Во-первых, имеют место потери на преодоление гидравлического сопротивления в аппаратах и трубопроводах, и отходящие газы имеют давление несколько меньшее, чем на входе. Во-вторых, объем отходящего газа также меньше - почти весь кислород расходуется на образование продукта. Энергию рабочего тела можно увеличить, если его нагреть. Для этого в технологическую систему вводят энергетический узел - горелку природного газа (рис. 7).

Энергия сжатого газа увеличивается за счёт увеличения его температуры. Высокая температура отходящих газов используется для каталитической очистки от оксидов азота путём их восстановления с помощью небольшого избытка метана в реакторе очистки. Реактор каталитической очистки при использовании природного газа в качестве восстановителя устанавливают в системе после энергетического узла, так как высокая температура (700–750 0С) позволяет провести процесс восстановления оксидов азота на палладиевом катализаторе.

CH4 + 2NO2 = N2 + 2H2O + CO2

CH4 + 4NO = 2N2 + 2H2O + CO2

Сжатый газ с повышенной энергией подается в газовую турбину, которая находится на одном валу с компрессором для сжатия воздуха перед его смешением с аммиаком.
