правого желудочка к электроду V1. Однако из-за разницы масс желудочков вектор левого желудочка значительно больше вектора правого желудочка и поэтому суммарный вектор возбуждения на втором этапе направлен от электрода V1 к электроду V6. Следовательно, в отведении V1 ЭКГ регистрируется отрицательный зубец S, а в отведении V6 положительный зубец R.

Этап IV

в

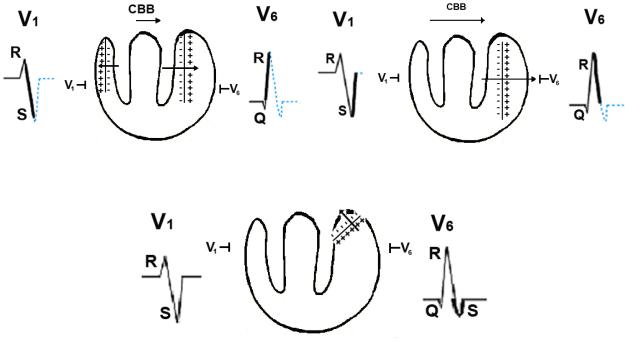

Рис. 1.13. ЭКГ на втором (а), третьем (б) и четвертом (в) этапе

На третьем этапе (рис. 1.13, б) возбуждение охватывает левый желудочек максимально, а в правом вследствие меньшей его массы, возбуждение закончилось. Вектор возбуждения в это время направлен от электрода V1 к электроду V6, и на ЭКГ регистрируются вершины зубца S в отведении V1 и зубца R в отведении V6. После этого масса невозбуждённого миокарда уменьшается и линия записи ЭКГ приближается к линии нулевого потенциала (к изолинии).

На четвёртом этапе (рис. 1.13, в) возбуждение охватывает последние базальные отделы левого желудочка. Этот участок невелик, и возбуждение в нём распространяется от электрода V6, но не в сторону электрода V1, а параллельно ему. Поэтому в отведении V1 возбуждение этой области не регистрируется, а в отведении V6 линия записи ЭКГ отклоняется вниз, регистрируя зубец S.

Процесс реполяризации желудочков на ЭКГ отражается зубцом Т, который входит в конечную часть желудочкового комплекса (сегмент ST и зубец Т). В связи с тем что потенциал действия клеток отдельных отделов сердца может изменяться в диастолу, как по форме, так и по продолжительности, также по форме и продолжительности изменяется зубец Т. Однако в норме эти изменения ограничены, что имеет своё отражения в нормативах ЭКГ (см. рис. 1.11).

20

.

Электрическая ось сердца

Если сложить по правилам сложения векторов все суммарные векторы возбуждения в каждый бесконечно малый отрезок времени цикла возбуждения желудочков сердца, то направление проекции вектора, являющегося суммой всех моментных векторов на фронтальной плоскости, является направлением электрической оси сердца (ЭОС). Это направление имеет диагностическое значение.

Точность этого направления определяется размещением фронтальной проекции этого вектора в одном из секторов окружности величиной в 30°. Начало вектора помещается в центр треугольника Эйнтховена и определяется отклонение вектора в градусах от горизонтальной линии, проходящей через центр треугольника. Попадание направления ЭОС в один из возможных секторов характеризуется следующим образом (рис. 1.14).

Расположение ЭОС в секторе от +30° до +60° называется нормальным направлением электрической оси сердца:

•в секторе от +60° до +90° – вертикальное направление электрической оси сердца;

•от + 90° и правее – отклонение электрической оси сердца вправо. Расположение ЭОС в секторе от +30° до 0° называется горизонтальным на-

правлением электрической оси сердца:

•в секторе от 0° до -30° – отклонение электрической оси сердца влево;

•от -30° и левее – резкое отклонение электрической оси сердца влево.

В некоторых представлениях направление электрической оси сердца представлено тремя вариантами – типами ЭКГ. Нормальный тип, когда направление ЭОС находится в секторе окружности от +90о до -30о, левый тип, когда оно находится в секторе от -30о и левее и правый тип от +90о и правее.

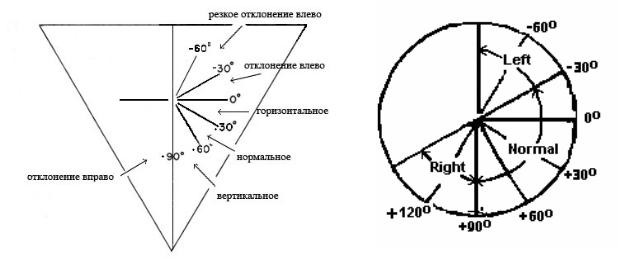

Рис. 1.14. А – градация направления электрической оси сердца; Б – градация типа ЭКГ в зависимости от направления электрической оси сердца (нормальный, левый и правый тип ЭКГ)

Направление ЭОС с точностью до выявления сектора, в котором она находится, определяется по соотношению амплитуд зубцов желудочкового комплекса в отведениях от конечностей. При этом исходят из того, что если ЭОС проецируется на положительную сторону оси какого-либо отведения, то это означает, что на

21

.

ЭКГ в этом отведении амплитуда положительного зубца R больше отрицательного зубца S. Если ЭОС проецируется на отрицательную сторону отведения, то на ЭКГ

вэтом отведении амплитуда отрицательного зубца S больше положительного зубца R. Если в каком-то отведении амплитуды зубцов R и S равны, то это значит, что направление ЭОС примерно перпендикулярно оси этого отведения.

Для определения каждого из направлений ЭОС необходимо и достаточно определить следующие соотношения амплитуд зубцов ЭКГ.

При нормальном направлении ЭОС (сектор от +30° до + 60°) (рис. 1.15)

максимальным по амплитуде является зубец R во II отведении, следующим по величине является зубец R в I отведении и наименьшей является амплитуда зубца R

вIII отведении, т.е. RII>RI>RIII и в каждом из этих отведений зубец R>S.

А. Нормальное направление ЭОС (сектор от +30° до + 60°)

RII>RI>RIII.

Б. Вертикальное направление ЭОС (сектор от +60° до +90°)

RII>RIII>RI.

В. Отклонение ЭОС вправо

(далее +900) RIII>RII>RI.

Г. Горизонтальное положение ЭОС (сектор от +30° до 0°)

RI>RII>RIII и RaVF>SaVF.

Д. Отклонение ЭОС влево (сектор от 0° до -30° )

RI>RII>RIII, SaVF>RaVF и RII>SII

Е. Резкое отклонение ЭОС вле-

во (левее -30°) RI>RII>RIII,

SaVF>RaVF и SII>RII.

Рис. 1.15. Варианты расположения ЭОС

22

.

При всех направлениях ЭОС, расположенных левее нормального её положения, максимальным является зубец R в I отведении, следующим по величине во II отведении и наименьшим в III отведении. Для идентификации этих направлений необходимо дополнительное определение величины других зубцов.

Сагиттальный тип ЭОС. Иногда во всех трёх отведениях I, II и III при невысокой общей амплитуде комплекса QRS имеются выраженные зубцы S (рис. 1.16). Каждый из этих зубцов равен или больше соответствующего зубца R. Это сагиттальный тип ЭКГ (он носит ещё название S-тип ЭКГ или ЭОС, а также ЭОС типа SI, SII, SIII). Он образуется при изменении анатомических соотношений в грудной клетке, при отклонении сердца в сагиттальном направлении верхушкой кзади; наблюдается при патологии позвоночника, после травмы грудной клетки, после операционного вмешательства в ней, но также и при изменениях направления движения возбуждения при различных изменениях в сердце.

Рис. 1.16. Сагиттальный тип ЭОС – во всех трёх отведениях I, II и III при невысокой общей амплитуде комплекса QRS имеются выраженные зубцы S. Максимальная амплитуда всего комплекса QRS в отведениях V2 и V3

При данном типе ЭКГ амплитуда желудочкового комплекса в отведениях от конечностей уменьшается, а в грудных – увеличивается. Максимальной она становится в отведениях V2 и V3. Этот тип необходимо дифференцировать от других случаев, когда регистрируются выраженныезубцы S в отведениях от конечностей. Чаще всего это происходит при резком отклонении ЭОС влево во фронтальной плоскости, особенно за -90° и в случаях запаздывания возбуждения в правом желудочке. В первом случае не бывает выраженного уменьшения амплитуды всего желудочкового комплекса в отведениях от конечностей. Во втором амплитуда зубца S во II и III отведениях обычно меньше зубца R. Во всех случаях увеличения зубцов S в отведениях от конечностей диагностические ошибки часты.

Направление ЭОС в норме, прежде всего, зависит от возраста. Для детского возраста характерно вертикальное направление ЭОС. В подростковом и юношеском – вертикальное и нормальное. В молодом и среднем возрасте реже вертикальное, чаще нормальное и горизонтальное. Далее с возрастом наблюдается тенденция к дальнейшему смещению ЭОС влево. Однако и в старческом возрасте её отклонение влево без соответствующей патологии очень редко бывает большим -30°. ЭКГ с таким направлением ЭОС среди здоровых пожилых и старых людей составляет менее 2%. Направление ЭОС не свойственное возрасту заставляет задуматься о патологии.

В связи с тем что при инфаркте миокарда нарушается проведение возбуждения по желудочкам, направление ЭОС в этом случае не определяется.

23

.

1.4. Электрокардиографические нормативы

Достаточно часто отнесение какой-либо электрокардиограммы к нормальному варианту не является простым вопросом. Тому много причин. Прежде всего, это множество допущений, которые сделаны при представлении об электрокардиограмме, как о векторе, исходящим из центра треугольника, которым в свою очередь представлено тело человека. Одни эти допущения создают ошибку метода не менее 20%. К этому добавляются неточности, связанные с отсутствием учёта анатомических особенностей, индивидуальных для каждого пациента. У высокого худого человека астенического типа сложения точка наложения электрода отведения V4, которому отводится роль наиболее информационного в отношении изменений на верхушке сердца, располагается левее истинного положения этой верхушки, а у невысокого тучного гиперстеника эта точка оказывается правее верхушки его сердца. Метод не учитывает неизбежные индивидуальные различия в скорости распространения возбуждения по разным участкам тела, величину мышечной массы и жирового слоя, индивидуальные особенности функционирования симпатической и парасимпатической нервной системы и многое другое. Всё это определяет неизбежную субъективность в оценке ЭКГ. Именно поэтому, наряду с нормативными цифрами при описании ЭКГ встречаются такие оценки, как глубокий, увеличенный, уширенный, ускоренный и т.д., без указаний количественных изменений. Всё это, безусловно, уменьшает точность метода. Поэтому при каждом числовом значении любого показателя ЭКГ имеется зона по обе стороны этого значения, при попадании в которую показатель ЭКГ конкретного пациента может быть воспринят как нормальный, так и связанный с какой-то патологией. Всё это не позволяет считать метод ЭКГ достаточно точным методом, в том числе и по сравнению с другими методами исследования сердца и его деятельности.

Однако простота метода, его повсеместная доступность и невысокая стоимость позволят ему долго оставаться на одном из первых методов при скрининге пациентов и наблюдении за ними в самых разных ситуациях. Врачебный опыт и знание возможных причин в возникновении ошибок трактовки результатов ЭКГ исследования, безусловно, увеличивают ценность этого метода.

При расчёте показателей ЭКГ следует учитывать, что электрический сигнал величиной в 1 милливольт (мВ) вызывает отклонение линии записи электрокардиограммы на 1 см. Запись ЭКГ возможна и при другом усилении сигнала. Поэтому в начале записи в современных электрокардиографах подаётся калибровочный сигнал в 1 мВ автоматически, в более старых – с помощью специальной кнопки. При анализе ЭКГ всегда надо прежде обратить внимание на то, какую высоту на электрокардиограмме занимает этот сигнал и присутствует ли он. Стандарт: 1 мВ –

1 см.

Скорость движения ленты при записи может быть различной. Обычно – это 25 или 50 мм/сек. Эта скорость должна быть указана на электрокардиограмме.

Запись ЭКГ осуществляется на бумаге с миллиметровой сеткой. Во многих случаях электрокардиограммы хранятся в памяти компьютера и могут быть подвергнуты в любой момент разным методам анализа. Таким образом, отклонение линии записи на 1 мм по высоте соответствует сигналу в 0,1 мВ (рис 1.17), а 1 мм по протяжённости при скорости движения ленты 25 мм/с – 0,04 с, а при скорости 50 мм/с – 0,02 с. Исходя из этого, определяется частота сердечных сокращений. Для определения частоты сердечных сокращений измеряется в мм расстояние ме-
