Материал: 415

повторяют до тех пор, пока вода после промывки не будет оставаться прозрачной.

Воду в сосуд для отмучивания щебня (гравия) наливают до верхнего сливного отверстия. Суспензию сливают через два нижних отверстия.

Из ведра суспензию сливают с помощью сифона, конец которого должен быть на расстоянии не менее 30 мм от поверхности щебня (гравия).

4. После окончания отмучивания промытую пробу высушивают до постоянной массы.

5. Содержание в щебне (гравии) пылевидных и глинистых частиц П, % по массе, определяют с точностью до 0,1 % по формуле

где т – первоначальная масса пробы, г; т1 – масса пробы после отмучивания, г.

4.1.5.2. Пипеточный метод

Содержание пылевидных и глинистых частиц определяют путем выпаривания отобранной пипеткой пробы суспензии, получен при промывке щебня (гравия), и взвешивания остатка.

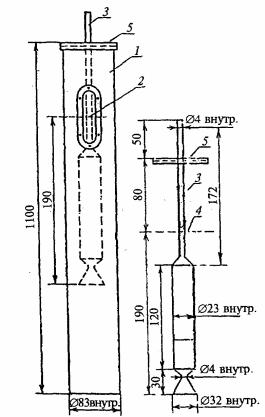

Аппаратура: весы настольные циферблатные по ГОСТ 29329 или лабораторные по ГОСТ 24104, сосуд цилиндрический с двумя метками (поясами) на внутренней стенке, соответствующими объему 5 и 10 л, сосуд цилиндрический без меток, шкаф сушильный, сита с отверстиями размером 3 или 5 и 0,315 мм, цилиндры металлические вместимостью до 1000 мл со смотровым окном (рис. 5) – 2 шт, пипетка мерная металлическая вместимостью 50 мл (рис. 5), чашка или стакан для выпаривания по ГОСТ 9147, пикнометр по ГОСТ 22524.

Порядок определения:

1.Аналитическую пробу щебня (гравия) массой не менее 5 кг, высушенную до постоянной массы, взвешивают, помещают в сосуд без меток и заливают 4,5 л воды, оставляя около 500 мл воды для последующего ополаскивания ведра.

2.Залитый водой щебень (гравий) выдерживают в воде 10–15 мин, перемешивая несколько раз деревянной мешалкой, после чего тщательно отмывают его в той же воде от приставших к зернам глинистых частиц. Затем содержимое сосуда осторожно выливают на два сита: верхнее – с отверстиями диаметром 3 или 5 мм, нижнее – с сеткой № 0315, поставленные на второе ведро с метками. Суспензии в сосуде с метками дают отстояться и осторожно сливают осветленную воду в первый сосуд. Слитой водой вторично промывают щебень (гравий) на ситах над сосудом

сметками, после чего первое ведро ополаскивают оставленной водой и эту воду сливают также во второй сосуд. При этом используют такое

21

поверхности. По истечении 5 – 10 с открывают трубку пипетки и после ее заполнения закрывают трубку пальцем, извлекают пипетку из цилиндра и, открыв трубку, выливают содержимое пипетки в предварительно взвешенные чашку или стакан. Наполнение пипетки контролируют по изменению уровня суспензии в смотровом окне.

5.Суспензию в чашке (стакане) выпаривают в сушильном шкафу при температуре (105±5) °С. Чашку (стакан) с остатком порошка взвешивают с погрешностью до 0,1 г. Аналогично отбирают и обрабатывают пробу из второго цилиндра.

6.Содержание пылевидных и глинистых частиц П, % по массе, вычисляют с точностью до 0,1 % по формуле

22

где т – масса аналитической пробы щебня (гравия), г; т1 – масса чашки или стакана для выпаривания суспензии, г; m2 – масса чашки или стакана с остатком порошка после выпаривания суспензии, г.

4.1.5.3. Метод мокрого просеивания

Содержание пылевидных и глинистых частиц в щебне (гравии) определяют процеживанием через сито суспензии, полученной при промывке щебня (гравия), и вычислением разности в массе пробы до и после испытания.

Аппаратура: весы настольные циферблатные по ГОСТ 29329 или лабораторные по ГОСТ 24104, сосуд для получения суспензии или цилиндрическое ведро высотой не менее 300 мм с сифоном, противень, шкаф сушильный, сита с сетками № 1,25 и 0,05 по ГОСТ 6613.

Порядок определения:

1.Берут аналитическую пробу щебня (гравия) массой не менее 5 кг, высушенную до постоянной массы. При этом для испытания щебня (гравия) фракции от 5(3) до 10 мм используют целиком пробу, применяемую при определении зернового состава.

2.Высушенную до постоянной массы пробу щебня (гравия) помещают

всосуд и заливают водой так, чтобы она покрывала пробу. Содержимое сосуда интенсивно перемешивают для того, чтобы пылевидные и глинистые частицы образовали суспензию.

3.Полученную суспензию осторожно сливают с помощью сифона на набор сит. Щебень (гравий), оставшийся в сосуде, промывают водой и образовавшуюся суспензию также сливают на набор сит. Процесс повторяют до тех пор, пока вода не станет прозрачной. После этого щебень (гравий), находящийся в сосуде для промывки, соединяют с частицами, оставшимися на обоих ситах, и высушивают на противне в сушильном шкафу до постоянной массы.

4.Содержание в щебне (гравии) пылевидных и глинистых частиц П, % по массе, определяют с точностью до 0,1 % по формуле

где т – масса пробы до промывки, г; т1 – масса пробы после промывки, г.

4.1.6. Определение содержания глины в комках

Содержание глины в комках в щебне (гравии) определяют путем отбора из проб каждой фракции частиц, отличающихся пластичностью.

23

Аппаратура: весы настольные циферблатные по ГОСТ 29329 и лабораторные по ГОСТ 24104, шкаф сушильный, сита с круглыми отверстиями диаметром 5 (3), 10, 20, 40 и 80 (70) мм, лупа.

Порядок определения:

1.Аналитические пробы щебня (гравия) готовят путем рассева лабораторной пробы на ситах стандартного набора или берут из остатков на ситах, полученных рассевом пробы при определении зернового состава. От каждой фракции испытываемого щебня (гравия) берут аналитическую пробу массой по 6.2.1.

2.Каждую аналитическую пробу щебня (гравия), высушенную до постоянной массы, насыпают тонким слоем на металлический лист и увлажняют с помощью пипетки. Из пробы выделяют комки глины, отличающиеся пластичностью от зерен щебня (гравия), применяя в необходимых случаях лупу.

3.Выделенные комки глины высушивают до постоянной массы и взвешивают.

4.Содержание комков глины в каждой пробе щебня (гравия) Пгл, %, определяют по формуле

где т — масса аналитической пробы щебня (гравия), кг; m1 — масса глины

вкомках, высушенной до постоянной массы, кг.

4.2.Технические свойства мелких заполнителей

4.2.1. Определение зернового состава и модуля крупности

Зерновой состав определяют путем рассева песка на стандартном наборе сит.

Аппаратура: весы по ГОСТ 23711 или ГОСТ 24104, набор сит по ГОСТ 6613 и сита с круглыми отверстиями диаметрами 10; 5 и 2,5 мм, шкаф сушильный.

Порядок определения:

1.Аналитическую пробу песка массой не менее 2000 г высушивают до постоянной массы.

2.Высушенную до постоянной массы пробу песка просеивают через сита с круглыми отверстиями диаметрами 10 и 5 мм.

3.Остатки на ситах взвешивают и вычисляют содержание в песке

фракций гравия с размером зерен от 5 до 10 мм (Гр5) и св. 10 мм (Гр10) в процентах по массе по формулам:

24

где М10 – остаток на сите с круглыми отверстиями диаметром 10 мм, г; М5 – остаток на сите с круглыми отверстиями диаметром 5 мм, г; М – масса пробы, г.

4. Из части пробы песка, прошедшего через сито с отверстиями диаметром 5 мм, отбирают навеску массой не менее 1000 г для определения зернового состава песка.

Подготовленную навеску песка просеивают через набор сит с круглыми отверстиями диаметром 2,5 мм и с сетками № 1,25; 063; 0315 и 016.

Просеивание производят механическим или ручным способами. Продолжительность просеивания должна быть такой, чтобы при контрольном интенсивном ручном встряхивании каждого сита в течение 1 мин через него проходило не более 0,1 % общей массы просеиваемой навески. При механическом просеивании его продолжительность для применяемого прибора устанавливают опытным путем.

При ручном просеивании допускается определять окончание просеивания, интенсивно встряхивая каждое сито над листом бумаги. Просеивание считают законченным, если при этом практически не наблюдается падения зерен песка.

При определении зернового состава мокрым способом навеску материала помещают в сосуд и заливают водой. Через 24 ч содержимое сосуда тщательно перемешивают до полного размокания глинистой пленки на зерна или комков глины, сливают (порционно) на верхнее сито стандартного набора и просеивают, промывая материал на ситах до тех пор, пока промывочная вода не станет прозрачной. Частные остатки на каждом сите высушивают до постоянной массы и охлаждают до комнатной температуры, затем определяют их массу взвешиванием.

5. По результатам просеивания вычисляют:

– частный остаток на каждом сите ai в процентах по формуле

где mi – масса остатка на данном сите, г; m – масса просеиваемой навески, г.

– полный остаток на каждом сите Ai в процентах по формуле

Ai a2,5 a1,25 ... ai , (13)

где a2,5 , a1,25 , ai – частные остатки на соответствующих ситах.

– модуль крупности песка Mк без зерен размером крупнее 5 мм и менее 0,16 мм по формуле:

25
