клыков. После отделения корчуемого предмета от удерживающей среды включаются гидроцилиндры подъема рамы, и выкорчеванный предмет отвозится в заранее отведенное место.

При работе корчевателем-собирателем гидроцилиндры 4 подъема и опускания рамы устанавливаются в плавающее положение.

Контрольные вопросы

1.В каких случаях применяются уширители отвала?

2.Какие отличия устройства корчевателя-собирателя и его основных частей от корчевателя ДП-25?

3.Какие особенности технологического процесса корчевания крупных

пней?

КОРЧЕВАТЕЛЬНЫЙ АГРЕГАТ К-15

НАЗНАЧЕНИЕ. К-15 (рис. 5) предназначен для работы на закустаренных участках с группами отдельных деревьев и пней.

УСТРОЙСТВО. Агрегат состоит из корчевателя 1, навешенного впереди на тракторе Т-130 или Т-100М. Он оборудован навесной системой с гидроуправлением, к которой прикрепляют корчевальную борону 4. При необходимости вместо бороны можно навешивать кустарниковые грабли К-3. При помощи бороны проводят корчевание кустарника и мелколесья, камней средней величины и подкорчевывание пней.

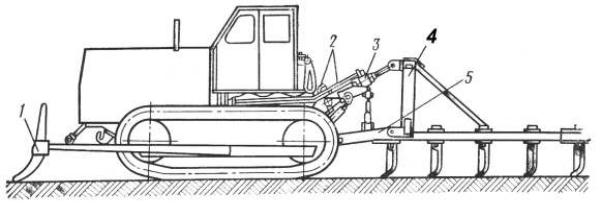

Рис. 5 Корчевальный агрегат К-15:

1 - корчеватель ДП-25, 2 - шланги, 3 - гидроцилиндр, 4 - корчевальная борона K-1, 5 - задний механизм навески

Борона не только корчует, но и сволакивает кустарник и пни, отряхивает их от почвы. Крупные камни диаметром свыше 30 см, пни и отдельные деревья диаметром более 15 см удаляют корчевателем и отодвигают в сторону раскорчеванного участка на расстояние, позволяющее гусеницам трактора и бороне двигаться без помех.

Технологический процесс работы. При работе агрегата К-15 очень важно правильно его использовать. Если кустарник густой и преобладают стволики диаметром 5…10 см, то в этом случае корчеватель надо применять как собиратель или совсем выключить. Наоборот, при более мелком и редком кустарнике или при втором проходе можно одновременно работать бороной и корчевателем. В зависимости от условий работы корчевальным агрегатом делают по участку 2...4 прохода. Направление движения агрегата нужно соблюдать такое же, как и при работе корчевальной бороной К-1. Ширина захвата агрегата 3 м. Производительность при работе в один след от 2,3 до 3,5 га/ч.

Контрольные вопросы

1.В каких случаях применяются корчевальный агрегат К-15?

2.Устройство и назначение основных узлов машины.

3.Какие особенности технологического процесса корчевания данным агрегатом?

ГРЕЙФЕРНЫЙ ВИБРОКОРЧЕВАТЕЛЬ

НАЗНАЧЕНИЕ. Грейферный виброкорчеватель предназначен для кочевки пней.

УСТРОЙСТВО. Конструкция вибрационного агрегата для корчевки пней АКП-1, разработанная КарНИИЛПом, создана на базе трактора ТДТ-55, укомплектована манипулятором с вылетом стрелы 8 м, на конце которой подвешен грейферный виброкорчеватель. Грейферный виброкорчеватель (рис. 6) состоит из силовой рамы с гидродомкратами, вибратора, челюстей для

захвата пня и гидроцилиндров для их привода. В корпусе вибратора на валах смонтированы 2 дебаланса. Для синхронного вращения дебалансов валы снабжены шестернями, находящимися в зацеплении. Привод вибратора от гидромотора, соединенного через упругую муфту с ведущим валом. Вибратор установлен на силовой раме с помощью пружинной подвески, состоящей из пружин и направляющих штоков. Привод гидродомкратов, гидроцилиндра челюстей и гидромотора от гидросистемы базовой машины.

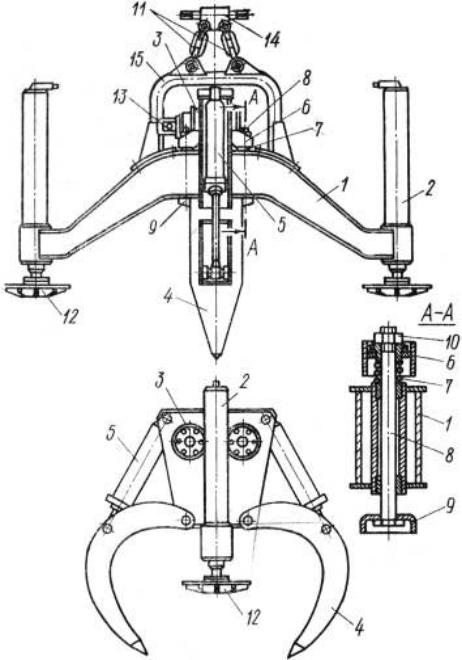

Рис. 6 Агрегат для корчевания пней АКП-1: 1 - силовая рама, 2 - гидродомкрат, 3 - вибратор, 4 - челюсть,

5 - гидроцилиндр челюсти, 6 - верхние кронштейны вибратора, 7 - пружина, 8 - направляющий шток, 9 - нижний кронштейн вибратора, 10 - устройство для натяжения пружины, 11 - соединительные звенья; 12 - опорная плита, 13 - гидромотор, 14 - бугель, 15 - арка

Технологический процесс работы. При работе корчеватель с раскрытыми челюстями устанавливается с помощью стрелы базовой машины над пнем, включаются в действие гидроцилиндры привода челюстей, челюсти внедряются под пень на глубину до 550 мм и смыкаются, обеспечивая

надежный захват пня. Для более интенсивного внедрения челюстей под пень используется вибрация. Силовая рама вместе с захватами поднимается гидродомкратами вверх, и пень под действием развиваемого при этом статического усилия и динамических импульсов, создаваемых вибратором, выдергивается из земли уже очищенный от основной массы грунта. Выдернутый пень поднимается вместе с корчевателем на высоту 1 м и переносится стрелой к месту укладки. Если пень заклинивается между челюстями, то включают вибратор. Под действием вибрации статическое усилие корчевания сокращается на 25…30 %, степень очистки от грунта достигает 75…90 %. Образуемые под пнями воронки имеют малую глубину и, следовательно, отпадает необходимость их заравнивать. Машина может корчевать с одной позиции несколько пней. Все это в совокупности положительно влияет на сохранность почвенного слоя и лесного подроста. Кроме того, вибрация не передается на базовую машину, так как стрела манипулятора машины не участвует в процессе извлечения пня. Недостатком виброкорчевателя является повышенная энергоемкость процесса (на 20…25 %).

Контрольные вопросы

1.Назначение грейферного виброкорчевателя.

2.Устройство и назначение основных узлов машины.

3.Технологический процесс работы.

МАШИНА МУП-4

НАЗНАЧЕНИЕ. Машина МУП-4 предназначена для удаления фрезерованием надземных частей пней, деревьев различных пород и размеров при подготовке вырубок под лесные культуры, устройстве волоков и дорог для вывозки заготовленной древесины. Машина способна работать на очищенных от порубочных остатков и валежника вырубках, при любом количестве пней.
