барабана на приводном валу установлена комбинированная предохранительная муфта, состоящая из фрикционных дисков и упругих элементов (амортизаторов). Привод фрезерного барабана осуществляется от ВОМ трактора через карданный вал, конический и боковой цилиндрический редукторы.

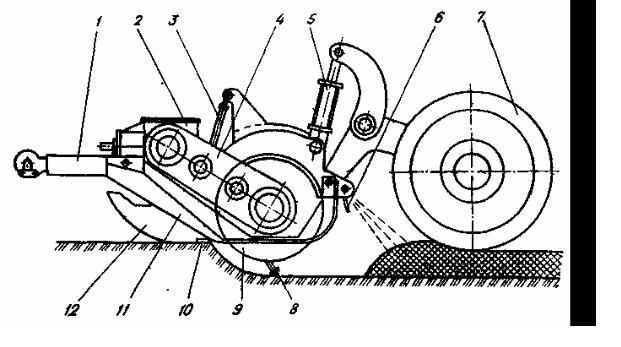

Рис. 9 Схема машины десной фрезерной МЛФ-0,8:

1 - рама с прицепом, 2 - конический редуктор, 3 - гидроцилиндры отбойной плиты, 4 - цилиндрический боковой редуктор, 5- гидроцилиндры опорных колес, 6 - грабельная решетка, 7 - опорные колеса, 8- тарельчатый нож, 9 - фрезерный барабан, 10 - противорежущий нож отбойной плиты, 11 - опорные лыжи, 12 - отбойная плита

ОТБОЙНАЯ ПЛИТА соединена шарнирно с валом фрезерного барабана и представляет собой коробчатую сварную конструкцию, состоящую из опорной плиты, боковых стоек и противорежущего ножа. Она служит для прижатия к поверхности почвы порубочных остатков и удержания их в процессе измельчения фрезерным барабаном. Для регулирования силы поджатия порубочных остатков при их измельчении отбойная плита соединена с рамой машины гидроцилиндрами.

ОПОРНЫЕ ЛЫЖИ предназначены для регулировки глубины обработки почвы. Колесная опора имеет пневматические шины и служит для транспортных переездов. Перевод машины в транспортное положение осуществляется двумя гидроцилиндрами. Решетка служит для отделения более

крупных фракций измельчаемой древесины и направления их на дно борозды под разрыхленный слой почвы.

Технологический процесс работы машины заключается в следующем. При движении агрегата со скоростью 0,4…0,8 км/ч фрезерный барабан рыхлит почву на глубину до 20…25 см и измельчает древесные остатки. Отбойная плита при встрече с порубочными остатками прижимает их к поверхности почвы и удерживает в процессе измельчения. При встрече с пнем, отбойная плита поднимается вверх, преодолевая сопротивление гидроцилиндров, и фрезерный барабан, не выглубляясь из почвы, измельчает пень. Машина МЛФ- 0,8 может эффективно использоваться только на тех вырубках, где соблюдались правила рубки, т. е. высота пней не превышала 1/3 его диаметра. При несоблюдении этих требовании крупные пни становятся непреодолимым препятствием для фрезы, вследствие чего при ее работе отмечаются пропуски и криволинейность рядов. Непременное условие использования машины МЛФ- 0,8 низкое срезание пней. Здесь возможны два варианта: во-первых, строгое соблюдение правил рубок, во-вторых, применение двух циклов: вначале, срезание пней заподлицо с почвой машиной МУП-4 на полосах шириной 2,5 м, затем, подготовка почвы одновременно с фрезерованием машиной МЛФ-0,8.

Контрольные вопросы

1.Назначение машины МЛФ-0,8.

2.Устройство и назначение основных узлов машины.

3.Технологический процесс работы.

2.МАШИНЫ ДЛЯ СРЕЗАНИЯ КУСТАРНИКА И МЕЛКОЛЕСЬЯ

Для срезания кустарника и нежелательной растительности применяют кусторезы. По принципу действия рабочих органов кусторезы можно разделить на два типа.

—с пассивными рабочими органами,

—с активными рабочими органами.

Пассивные рабочие органы могут быть выполнены в виде отвала с ножами (рис. 10, а), установленными под углом (клином) к направлению движения и параллельно поверхности почвы (Д-514А, ДП-24) или в виде катка

(рис. 10, б) с установленными на его поверхности ножами. При работе такого кустореза каток сминает кустарник, а ножи измельчают его.

Кусторезы с активными рабочими органами могут быть режущего (дисковые, сегментные, фрезерные) или ударного действия.

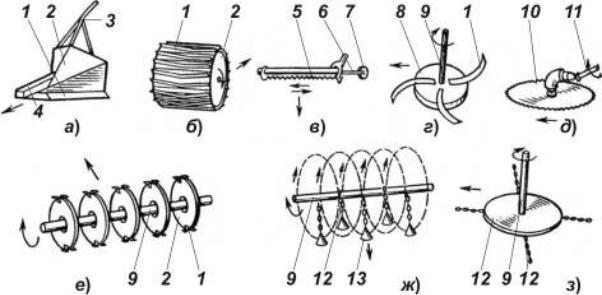

Рис. 10 Рабочие органы кусторезов:

пассивные: а - горизонтальные ножи, б - ножевой барабан; активные: в - сегментные ножи, г - вращающиеся ножи, д - дисковая пила, е - ротационный барабан, ж - рубящие (дробящие) молотки, з - рубящие (дробящие) цепи; 1 - нож, 2 - корпус (отвал), 3 - ограждение, 4 -клин- колун, 5 - сегментные ножи, 6 - шатун, 7 - эксцентрик, 8 - диск, 9 - вал, 10 - дисковая пила, 11 - рукоятка, 12 - рубящая цепь, 13 - рубящие молотки

Сегментные рабочие органы (рис. 10, в) при движении агрегата совершают возвратно-поступательное перемещение, срезая растительность на высоте 8...10 см от поверхности почвы. Кусторезы с такими рабочими органами применяют на участках с отсутствием пней с диаметрами стволиков кустарника не более 5 см.

Рабочий орган кустореза может быть выполнен в виде вращающихся ножей (рис. 10, г) или в виде дисковой пилы (рис. 10, д). Дисковые пилы имеют машины МТП-43.

Кусторезы могут иметь рабочие органы в виде ротационного барабана с ножами (рис. 10, е), рубящих молотков, закрепленных на цепях, присоединенных к вращающемуся горизонтальному валу (рис. 10, ж), а также в виде рубящих цепей (рис. 10, з).

Кусторезы с пассивными рабочими органами на срез древесины

затрачивают меньше энергии, чем кусторезы с активными рабочими органами, измельчающими древесину. Однако при учете затрат на сгребание и вывозку древесины после ее срезания кусторезами с пассивными рабочими органами это преимущество незначительно.

КУСТОРЕЗ Д-514А (ДП-4)

НАЗНАЧЕНИЕ. Кусторез Д-514А (ДП-4) предназначен для расчистки площадей, заросших кустарником и мелколесьем при реконструкции малоценных насаждений, строительстве дорог, прокладке трасс под осушительные каналы, освоении площадей под питомники, плантации, сельскохозяйственные угодья и т. д.

УСТРОЙСТВО. Кусторез представляет собой навесное оборудование к трактору Т-100 МГП с гидравлическим управлением (рис. 11). Он состоит из отвала 5, универсальной толкающей рамы 12, охватывающей трактор, шаровой головки 10, гидроцилиндров 2 и ограждения 1. Горизонтальные ножи 7

расположены под углом 64° и закреплены болтами к клинообразному отвалу. Два вертикальных щита 8 закрывают раму отвала с боков, а два наклонных 4 — сверху. В передней части отвала установлен клин 6 для раздвигания срезанной древесины. Управление рабочим органом осуществляется гидравлической системой трактора с помощью двух гидроцилиндров 2.

ОТВАЛ является рабочим органом кустореза. Он представляет А- образную раму, сваренную из уголков. В передней части отвала приварен носовой массивный стальной лист для раскалывания пней и раздвигания сваленных ветром деревьев. Сверху на раме установлен каркас из уголков, обшитых листовым металлом. Каркас с обшивкой образует отвальную поверхность, которая при движении кустореза сваливает, срезанные деревья и отваливает их в валки по бокам просеки, проложенной кусторезом. Сверху к каркасу приварен козырек 3 для предотвращения падения деревьев на переднюю часть трактора. Отвал кустореза снабжен стальными ножами 7, которые привернуты к раме. Ножи кустореза взаимозаменяемы. К каждому кусторезу прилагается комплект запасных ножей.

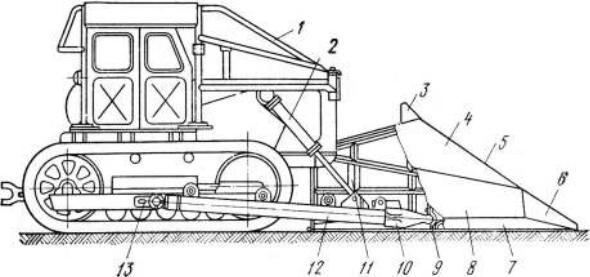

Рис. 11 Схема кустореза Д-514А:

1- ограждение, 2- гидроцилиндр, 3- козырек, 4- наклонный щит, 5- отвал; 6- клин, 7- ножи, 8- вертикальный щит, 9-гнездо, 10съемная шаровая головка, 11упорная стойка, 12универсальная толкающая рама, 13опора рамы

На раме отвала установлены резиновые амортизаторы, они предназначены для смягчения ударов отвала о толкающую раму и ограничения поворота его на шаровой головке.
