предназначена для корчевания кустарника и пней диаметром до 15 см, а также для корчевания пней и вычесывания корневищ после срезки кустарника и мелколесья кусторезами. Для пригибания стволов кустарника и мелколесья, а также для защиты радиатора трактора впереди должен быть навешен корчеватель Д-513А.

УСТРОЙСТВО. Борона состоит из сварной рамы треугольной формы, навесного устройства, кронштейнов и зубьев. Кронштейны предназначены для крепления зубьев и приварены к раме: один в передней части и по четыре с

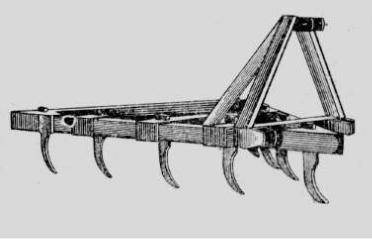

Рис. 14 Борона корчевальная навесная К-1

обеих ее сторон. Зубья фиксируются в кронштейнах двумя пальцами. Для дополнительного подъема бороны вверх при очистке зубьев от мелких пней, корней и древесных остатков вместо верхнего винта навески устанавливают гидроцилиндр.

Отдельно борона К-1 агрегатируется с тракторами Т-100МБГС и Т- 130БГ-3.

До начала работы корчевальной бороны необходимо подкорчевать пни диаметром более 15 см корчевателем без их перемещения, а поверхностные камни диаметром более 30 см удалить за пределы осваиваемого участка.

Контрольные вопросы

1. Устройство корчевальной бороны К-1?

3. Технологический процесс работы?

ГРАБЛИ КУСТАРНИКОВЫЕ К-3

НАЗНАЧЕНИЕ. Кустарниковые грабли навесные К-3 предназначены для сгребания извлеченных корчевальной бороной кустарника, мелколесья, мелких пней, а также для сгребания в кучи кустарника, срезанного кусторезом.

УСТРОЙСТВО. Основные узлами граблей (рис. 15) является рама сварной конструкции трапецеидальной формы и рабочие органы (зубья). В передней части рамы приварены кронштейны навесного устройства, а на поперечной балке - специальные кронштейны, в пазы которых вставляют зубья и крепят пальцами и штифтовыми предохранителями. Грабли навешивают сзади на трактор Т-100МГС или Т-100МБГС, при этом вместо верхнего винта навески устанавливают, гидроцилиндр для дополнительного подъема граблей вверх при очистке зубьев. Грабли К-3 обычно агрегатируется на трактор вместе с корчевателем-собирателем Д-513А.

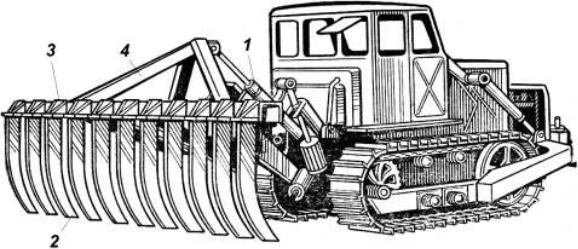

Рис. 15 Кустарниковые грабли:

1 - система навески, 2 - зубья, 3 - поперечный брус, 4 - рама

До начала работы граблей необходимо удалить с площади камни диаметром более 30 см. Выкорчеванный кустарник, крупные корни и древесные остатки грабли сгребают за один, два прохода. Очистка граблей от собранного кустарника и корней обеспечивается подъемом их в транспортное положение на ходу трактора.

Контрольные вопросы

1.Назначение кустарниковых граблей.

2.Какие особенности технологии работы данного устройства?

Библиографический список

Основная литература

1.Пошарников, Ф. В. Технология и машины лесовосстановительных работ [Текст] : учеб. пособие / Ф. В. Пошарников. – ВГЛТА. – Воронеж, 2006. – 523 с.

2.Ширнин, Ю. А. Технология и оборудование малообъемных лесозаготовок и лесовосстановления [Текст] : учеб. пособие / Ю. А. Ширнин,

Ф.В. Пошарников. – Йошкар-Ола : МарГТУ, 2001. – 398 с.

3.Свиридов, Л. Т. Технологии, машины и оборудование в лесном хозяйстве [Текст] : учеб. пособие / Л. Т. Свиридов, В. И. Вершинин ; ВГЛТА. – Воронеж, 2002. – 312 с.

Дополнительная литература

1.Пошарников, Ф. В. Технология и техника в лесной промышленности [Текст] : учеб. пособие. В 2 ч. Ч. 2. Транспорт леса и лесовосстановительные работы / Ф. В. Пошарников ; ВГЛТА. – Воронеж, 1998. – 180 с.

2.Зима, И. М. Механизация лесохозяйственных работ [Текст] : учеб. /

И. М. Зима, Т. Т. Малюгин. – М : Лесн. пром-сть, 1976. – 416 с.

3. Ларюхин, Г. А. Механизация лесного хозяйства и лесозаготовок [Текст] : учеб. / Г. А. Ларюхин, Л. С. Златоустов, В. С. Раков. – М. : Агропромиздат, 1987. – 304 с.

4. Справочник механизатора лесного хозяйства [Текст] : учеб. / М. П. Альбяков [и др.]. – М. : Лесн. пром-сть, 1977. – 296 с.
