УСТРОЙСТВО. Корчеватель ДП-25 (Д-513А) представляет собой навесное оборудование к трактору Т-130-1 (Т-100 МГП) и состоит из двух основных частей корчевального устройства и универсальной рамы.

Корчевальное устройство - это отвал 1 с зубьями 6 (рис. 3). Отвал представляет балку 5 коробчатого сечения, в которую вварены литые башмаки (верхние и нижние). В эти башмаки вставляются четыре зуба 6 и закрепляются клиньями. Сверху балки приварены три стойки, соединенные листом 4.

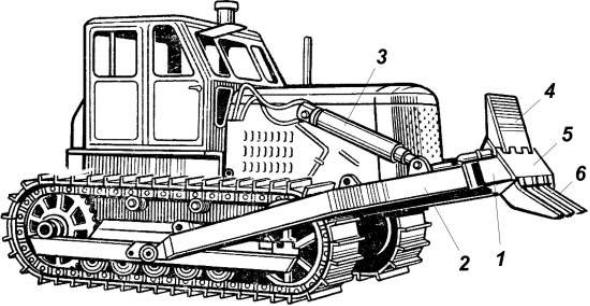

Рис. 3 Схема корчевателя ДП-25 (Д-513А):

1 - отвал, 2 - универсальная рама, 3 - цилиндр гидросистемы, 4- металлические листы, 5 - коробчатая балка, 6 - зубья

В центре в балку вварена опора (шаровое гнездо). С помощью этой опоры отвал устанавливается на шаровую головку универсальной рамы 2. Кроме того, отвал крепится к раме четырьмя болтами с гайками и двумя планками, которые приварены к балке и к универсальной раме.

Универсальная рама подковообразной формы состоит из брусьев 1 коробчатого сечения, которые сварены из уголков. К переднему концу брусьев приварена литая головка 2 по сторонам кронштейна 3, к задним концам рамы приравнены проушины 6.

К лонжеронам трактора приварены опоры 7, на которых установлены оси 9, закрепленные цилиндрическими шпильками. Проушины рамы устанавливаются на осях опоры, обеспечивая шарнирное соединение рамы с гусеничными тележками трактора. Каждая проушина рамы имеет схемную втулку 10.

Гидросистема трактора включает следующие узлы: резервуар для масла, насос, распределительное устройство, два силовых цилиндра соединительные патрубки и шланги. Гидроцилиндры 3 закреплены на тракторе, а штоки цилиндров присоединяются к кронштейнам универсальной рамы.

При помощи силовых гидроцилиндров обеспечивается 4 положения отвала: нейтральное, плавающее, опускание и подъем. В нейтральном (запертом) положении рукоятки гидрораспределителя отвал корчевателя фиксируются в любом положении. При принудительном опускании штоки силовых гидроцилиндров выдвигаются и принудительно заглубляют зубья с усилием 78,5 кН на каждом штоке. При установке рукоятки гидрораспределителя на подъем штоки гидроцилиндров втягиваются и поднимают отвал вверх. Усилие на каждом штоке при подъеме отвала составляет 50 кН. В плавающем положении рукояти распределителя, штоки гидроцилиндров и отвал свободно перемещаются и копируют рельеф почвы. Рычаг управления гидросистемой установлен в кабине трактора.

РАБОЧИЙ ПРОЦЕСС. Корчевка пней может производиться несколькими способами:

1.Подъезжая к пню, тракторист, не прекращая движения трактора, опускает корчевальное устройство на расстоянии 1…1,5 метра от пня. При этом под действием массы и толкающего усилия трактора зубья корчевателя заглубляются в почву, подводятся под пень и толкающим усилием трактора пень вместе с грунтам сдвигается с места. Это происходит в том случае, если толкающая сила трактора больше суммарного сопротивления корней разрыву и сопротивлению грунта смятию. Заглубление зубьев ограничивается гидроцилиндрами. После того как пень сдвинут с места тракторист включает гидросистему и, продолжая движение, поднимает корчевальное устройство вместе с корчеванным пнем. Пень транспортируется на необходимое расстояние (дальность трелевки рекомендуется не более 50 м).

2.Зубья корчевателя подводятся под пень и, не прекращая движения

трактора, тракторист включает гидросистему на подъем. Пень выкорчевывается в результате толкающей силы трактора и силы, возникающей при помощи отвала. Суммарная величина этих двух сил на 25…40 % выше толкающего усилия при выкорчевании пня первым способом.

3.При выкорчевывании высоких пней и валки деревьев пользуются следующим способом : корчеватель подводится к пню, и зубья корчевателя упираются на некоторой высоте в пень. Толкающим усилием пень (дерево) наклоняется и выталкивается из почвы.

4.При корчевании пней большого диаметра применяют второй способ, но предварительно производят обрыв боковых корней. При этом заглубляют зубья корчевателя сбоку от пня и толкающим усилием (в процессе движения) обрывают корни с одной стороны пня или с нескольких сторон.

Контрольные вопросы

1.Какие особенности устройства корчевателя и его основных частей по сравнению с корчевателями КМ 1 и К-1А?

2.Какие способы корчевания применяются при наличии высоких пней и пней большого диаметра?

КОРЧЕВАТЕЛЬ-СОБИРАТЕЛЬ МП-2А (Д-695А)

НАЗНАЧЕНИЕ. Корчеватель-собиратель МП-2А (Д-695А) предназначен для корчевания пней на старых и свежих вырубках леса и извлечения из грунта камней массой до 9 т, погрузки и вывозки их за пределы участка, а также для сплошного корчевания кустарника и мелколесья на заболоченных площадях.

УСТРОЙСТВО. Корчеватель-собиратель навешивается на трактор Т-100 МБГП болотной модификации и отличается от корчевателя Д-513А тем, что он снабжен поворотным отвалом и может работать как корчеватель с шириной захвата отвала 2090 мм и как корчеватель-собиратель с захватом отвала 3550 мм (за счет установки) съемных уширителей.

Корчеватель-собиратель Д-695А состоит из следующих основных частей (рис. 4): универсальной рамы 8, отвала 3 сварной конструкции, шарнирной навески 2, клыков 1, гидроцилиндров подъема 4 и опускания отвала, выносных цилиндров 9 для наклона отвала, рамы противовеса 6, дополнительного груза 5.

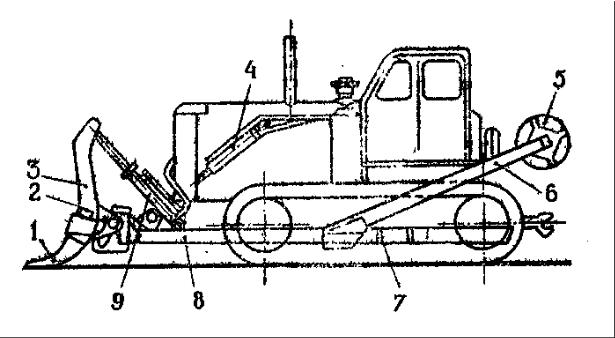

Рис. 4 Корчеватель-собиратель Д-695А:

1 - клыки, 2 - шарнирная навеска, 3 - отвал корчевателя, 4 - гидроцилиндры подъема и опускания отвала, 5 - груз противовеса, 6 - рама противовеса, 7 - кронштейн, 8 - универсальная рама, 9 - выносные гидроцилиндры (для поворота отвала)

Универсальная рама 8 из сваренной лист овой стали закреплена на тракторе с помощью кронштейнов 7, приваренных к раме тракторных тележек. На раме приварены проушины для установки гидроцилиндров подъема 4 и опускания отвала 3, гидроцилиндров 9 поворота отвала и для навески балок противовеса.

Отвал 3 состоит из нижней балки коробчатого сечения и верхней трубы, связанных между собой шестью стойками коробчатого сечения, выполненных по профилю отвала. В крайних стойках отвала имеются проушины для крепления гидроцилиндров поворота отвала. Отвал закрыт лобовым листом, предохраняющим радиатор трактора от повреждений, и навешивается на раму посредством шарнирной навески 2 с одним шарниром для работы корчевателя по сгребанию кустарника и мелколесья.

Уширители отвала устанавливаются в торцы балки отвала и фиксируются пальцами. Уширители состоят из сварных рам, в нижних балках которых устанавливаются по два клыка 1. Клыки крепятся с помощью клиньев, а отвалы уширителей имеют сварную конструкцию. Балка коробчатого сечения снизу и верхняя труба соединены между собой двумя стойками коробчатого сечения, выполненными по профилю основного отвала 3.

Чтобы достигнуть одинакового давления на все катки ходовой части трактора, при навеске на него бульдозерного оборудования, на балке противовеса устанавливается груз противовеса 5, который закрепляется бугелем.

Управление рабочим органом осуществляется из кабины трактора с помощью рукоятки распределителя.

Гидросистема позволяет производить подъем и опускание отвала вместе с рамой от одной секции гидрораспределителя. Управление поворота отвала 3 осуществляется другой секцией гидрораспределителя. Для того чтобы установить отвал на любой желаемой высоте, достаточно при опускании или подъеме поставить рукоятку гидрораспределителя в запертое положение.

РАБОЧИЙ ПРОЦЕСС. При корчевке крупных пней необходимо подрезать корни пня с трех сторон. Затем, при движении трактора вперед с помощью гидроцилиндров подъема и опускания рамы клюки 1 заглубляются под корчуемый предмет (пень, камень и пр.) до упора балки отвала на грунт Трактор в это время останавливается, и включаются гидроцилиндры 9 поворота
