Материал: 3 - РЛЭ ДА40 нов Рус 3

*) Обозначения и расшифровка сокращений предохранителей приводятся в разделе РЛЭ 1.5 «ОПРЕДЕЛЕНИЯ И АББРЕВИАТУРЫ».

*) Обозначения и расшифровка сокращений предохранителей приводятся в разделе РЛЭ 1.5 «ОПРЕДЕЛЕНИЯ И АББРЕВИАТУРЫ».

**)The Emergency switch and optionally the Engine Master switch are guarded. Lift the guard prior to actuate the toggle. After switching, lower the Engine Master switch guard with the toggle in the desired position. Do not lower the Emergency switch guard with the toggle in ON position.

Про Предохранительные колпачки на Emergency switch и Engine Master.

ПРИМЕЧАНИЕ На рисунках на предыдущих страницах показано типовое расположение оборудования на панели самолета DA 40 NG.

Фактическое расположение может отличаться от показанного на рисунке и зависит от утвержденной версии оборудования.

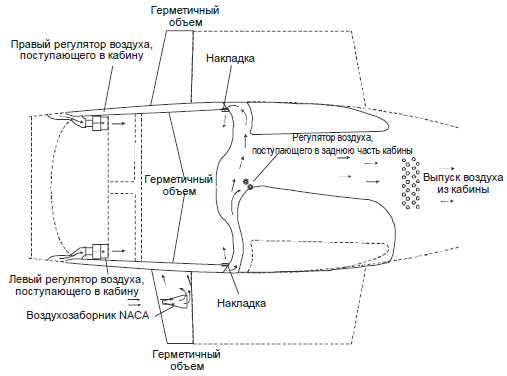

Стр.7 – 12,13 ВЕНТИЛЯЦИЯ КАБИНЫ

Для вентиляции передней части кабины используются подвижные вентиляционные сопла (16), расположенные на главной приборной панели. Кроме того, предусмотрены сферические сопла, расположенные с левой и правой стороны на дуге безопасности рядом с передними креслами, а также на центральной консоли над головами пассажиров.

Сферические сопла открываются и закрываются вращением.

Некондиционированный забортный воздух подается в кабину через отверстие на нижней поверхности левого крыла. Для повышения температуры в кабине при низкой температуре наружного воздуха возможна установка на этом отверстии специальной заслонки. С установленной заслонкой отсутствует подача воздуха в задние вентиляционные сопла кабины, расположенные с левой и правой стороны и в центральной консоли над головами пассажиров.

Вентиляционная заслонка выполнена в виде металлической пластины с резиновым уплотнением по периметру и крепится к нижней поверхности левого крыла при помощи быстросъемного замка Camloc.

Отопление

Для управления оборудованием отопления используются два рычага на небольшой центральной панели под главной приборной панелью.

Правый рычаг:

верхнее положение = отопление включено (положение ON (вкл.))

нижнее положение = отопление выключено (положение OFF (выкл.))

Центральный рычаг (рычаг распределительного воздушного крана):

верхнее положение = подача теплого воздуха на остекление фонаря

(положение DEFROST (оттаивание))

нижнее положение = подача теплого воздуха вниз (положение FLOOR (пол))

Стр.7 – 14,15 7.5 ШАССИ

Принципиальная схема гидравлической системы

Шасси самолета состоит из основных опор, конструктивно выполненных в виде листовых рессор из стали, и носовой опоры с самоориентирующимся колесом и амортизатором (эластомерным пружинным пакетом).

Обтекатели колес съемные. При эксплуатации без обтекателей колес летные

характеристики самолета несколько ухудшаются (см. раздел 5).

Колесные тормоза

На основных опорах шасси установлены дисковые тормоза с гидравлическим приводом. Колесные тормоза являются независимыми друг от друга и приводятся в действие при помощи ножных педалей.

Стояночный тормоз

Рычаг стояночного тормоза расположен на небольшой центральной панели под главной приборной панелью. Верхнее положение рычага соответствует отпуску тормоза. Чтобы привести в действие стояночный тормоз, необходимо нажать на рычаг вниз до фиксации. Тормозное давление создается многократным нажатием на ножные педали тормозов и поддерживается до отпускания стояночного тормоза. Чтобы отпустить тормоз, необходимо нажать на рычаг вверх.

Стр.7 – 16 7.6 КРЕСЛА И ПРИВЯЗНЫЕ РЕМНИ

Для повышения пассивной безопасности кресла изготовлены из композиционного материала (углеволокно/кевлар) и стеклопластика. Предусмотрена возможность демонтажа кресел для технического обслуживания и контроля расположенных под креслами органов управления. Крышки на ручках управления позволяют предотвратить падение незакрепленных предметов на органы управления.

Кресла оснащены съемными чехлами и энергопоглощающими элементами из

пеноматериала и оборудованы трехточечными привязными ремнями. Для застегивания ремней необходимо вставить язычок в замок, для отстегивания — нажать на красную кнопку на замке.

Спинки задних кресел можно сложить вперед, для чего сначала необходимо потянуть вверх головку стопорного болта.

' If seats with adjustable backrests are installed (Доработанное по OÄM 40-252):

If front seats with adjustable backrests are installed (OÄM 40-252), the angle of the backrests can be adjusted for best comfort. The backrest lever is situated on the outboard side of the backrest. However, during take-off, landing and emergency landing the backrests must be fixed in the upright position designated by a placard on the roll-over bar.

' CAUTION

' Before the backrest lever is lifted in order to unlock the backrest, lean back towards the backrest to counteract the spring load; otherwise the backrest may snap forward.

' For adjustment lift the backrest lever and bend forward or backward to the desired backrest angle. Then release and press down the backrest lever.

' In case of a defective adjustment mechanism the outboard friction adjustment screw can

' be tightened with a 10 mm hexagon nut in clockwise direction in order to fix the backrest

in the upright position.

' If possible, set the backrest lever to the „locked“ position. The mechanism must be repaired at the next scheduled inspection.

' The lumbar support can be adjusted by operating the lumbar support lever mounted on the outboard side of the seat pan.

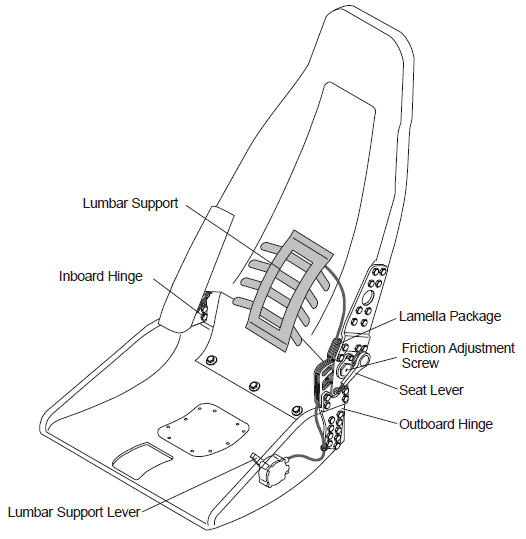

The Figure is added:| If seats with adjustable backrest are installed (OAM 40-375):

Стр 7 – 18,19 7.7 БАГАЖНЫЙ ОТСЕК

Багажный отсек расположен за спинками задних кресел. Без багажной сетки загрузка багажа невозможна.

По заказу возможна установка удлиненного (дополнительного) багажного отсека (OAM 40- 164) или короткого дополнительного багажного отсека (OAM 40-331).

ПРИМЕЧАНИЕ При загрузке багажа в короткий дополнительный багажный

отсек (устанавливается по рекомендации OAM 40-331) следить за тем, чтобы багаж не закрывал воздушные отверстия в задней стенке этого отсека.

7.8 Фонарь, задняя дверь и интерьер кабины

Передняя часть фонаря Для закрытия передней части фонаря необходимо потянуть вниз каркас фонаря, после чего заблокировать фонарь ручкой на левой стороне каркаса. При блокировке стальные болты входят в ответные отверстия в полиэтиленовых сухарях.

Положение «зазор для охлаждения»: о втором положении болты входят в отверстия, однако при этом под передней частью фонаря остается зазор.

Запирание фонаря осуществляется при помощи замка, расположенного на левой стороне рядом с рычагом открытия фонаря, поворотом ключа по часовой стрелке. Закрытый и запертый фонарь можно открыть изнутри, потянув рычаг во внутреннем относительно ручки открытия направлении.

ПРЕДУПРЕЖДЕНИЕ

Эксплуатация самолета с передней частью фонаря в положении зазора для охлаждения допускается только на земле. Перед взлетом переднюю часть фонаря необходимо полностью закрыть и зафиксировать, но не запирать на замок.

Чтобы обеспечить возможность аварийной эвакуации снаружи, запрещается перед полетом запирать переднюю часть фонаря на замок.

Окна на левой и правой сторонах фонаря можно открывать для вентиляции или для использования в качестве аварийных выходов.

Задняя дверь Задняя дверь закрывается аналогичным образом. Для ее закрытия необходимо потянуть вниз каркас и запереть дверь ручкой. Чтобы не допустить резкого падения двери, она оснащена газовым амортизатором; при сильном ветре дверь должна быть заперта. Задняя дверь оборудована дополнительным рычагом, предотвращающим ее случайное открытие. Запирание двери осуществляется при помощи замка, расположенного на левой стороне рядом с рычагом открытия двери, поворотом ключа по часовой стрелке. Закрытую и запертую дверь можно открыть изнутри, потянув рычаг во внутреннем относительно ручки открытия направлении. Для удобства открывания предусмотрена дополнительная ручка.

ПРЕДУПРЕЖДЕНИЕ Перед запуском двигателя дверь необходимо закрыть и

зафиксировать, но не запирать на замок. Чтобы обеспечить возможность аварийной эвакуации снаружи, запрещается перед полетом запирать дверь на замок.

Стр 7 – 20 Аварийный топор

По рекомендации OAM 40-326 на панели пола под креслом пилота размещается аварийный топор (см. рисунок ниже).

Аварийный топор используется для вырубания фонаря в аварийной ситуации, когда открыть фонарь невозможно.

ПРЕДУПРЕЖДЕНИЕ При пользовании аварийным топором не допускать нанесения травм другим людям.

ПРЕДУПРЕЖДЕНИЕ Остерегаться острых краев разбитого фонаря и осколков.

Стр. 7-21 7.9 СИЛОВАЯ УСТАНОВКА

7.9.1 Двигатель. Общая информация

Установленный на самолете двигатель Austro Engine E4-A имеет следующие

характеристики:

− Четырехтактный четырехцилиндровый двигатель с жидкостным охлаждением,

оснащенный системой смазки с мокрым картером

− Однорядная конструкция

− Система непосредственного впрыска с общей топливной рампой

− Редуктор воздушного винта с отношением 1:1,69

− Цифровое управление двигателем с встроенным регулятором оборотов воздушного винта (связан с маслосистемой редуктора)

− Турбокомпрессор с промежуточным охладителем

Рабочий объем:

Максимальная мощность: 123,5 кВт (165,6 л.с. (DIN))

при 2300 об/мин в условиях МСА на уровне моря

Номинальная мощность: 114,0 кВт (152,8 л.с. (DIN))

при 2100 об/мин в условиях МСА на уровне моря

Индикация для контроля основных параметров двигателя во время работы осуществляется на индикаторе комплекса Garmin G1000 (для самолетов, оснащенных этим комплексом) или на основном (MED) и вспомогательном (SED) индикаторах параметров двигателя (для самолетов с этими индикаторами). Запуск двигателя возможен только после установки выключателя ENGINE MASTER (главный выключатель двигателя) в положение ON (вкл.).

Двигатель оснащен электронным блоком управления, электропитание на который подается от генератора при работающем двигателе. Когда двигатель не работает, питание на блок управления двигателем подается от аккумуляторной батареи.

Стр. 7-22 7.9.2 ОРГАНЫ УПРАВЛЕНИЯ

Рычаг управления двигателем

Для управления мощностью двигателя используется рычаг управления двигателем, расположенный на большой центральной панели. Термины «вперед» и «назад» приведены относительно направления полета.

Рычаг управления двигателем устанавливает требуемую НАГРУЗКУ двигателя (%)

Рычаг вперед (MAX (максимум)) = полная мощность

Рычаг назад (IDLE (малый газ)) = малый газ

Блок управления двигателем выполняет функции управления давлением на входе, количеством подаваемого топлива и частотой вращения воздушного винта в соответствии с мощностью двигателя, заданной при помощи РУД.

Управление шагом воздушного винта осуществляется путем подачи или откачки масла. В случае утечки масла лопасти воздушного винта устанавливаются на упор малого шага (максимальная частота вращения), что позволяет продолжать полет в соответствии с разделом 3.3.6 «НЕИСПРАВНОСТЬ СИСТЕМЫ РЕГУЛИРОВАНИЯ ЧАСТОТЫ ВРАЩЕНИЯ ВОЗДУШНОГО ВИНТА».

Стр. 7-23 ELECTRIC MASTER (главный выключатель электрооборудования)

Этот ключ-выключатель имеет три положения:

OFF (выкл.) Электропитание от аккумуляторной батареи не подается.

ON (вкл.) Электропитание от аккумуляторной батареи подается в систему распределения.

START (пуск) Запуск двигателя.

Выключатель ENGINE MASTER (главный выключатель двигателя)

Холодный запуск двигателя возможен только после установки выключателя ENGINE MASTER (главный выключатель двигателя) в положение ON (вкл.). Останов двигателя производится переводом выключателя ENGINE MASTER (главный выключатель двигателя) в положение OFF (выкл.).

Переключатель VOTER (переключатель блоков управления двигателем)

Для нормальной работы переключатель устанавливается в положение AUTO

(автоматически). Управление двигателем осуществляет блок управления двигателем A или B. При отказе рабочего блока управления двигателем происходит автоматическое переключение на другой блок управления. Если автоматического переключения не происходит, переключиться на резервный блок управления двигателем А или B можно вручную. Это разрешается только в аварийной ситуации.

Стр. 7-24 Кнопка ECU TEST (проверка блока управления двигателем)

Рычаг управления двигателем в положении IDLE (малый газ):

Нажатие и удержание кнопки до завершения процедуры запускает процедуру

самоконтроля каждого блока управления двигателем. Выполнение процедуры

возможно только на земле. В противном случае запуска самоконтроля не происходит. В ходе процедуры блок управления двигателем производит переключение с блока управления двигателем A на блок управления двигателем B (или с блока В на блок А, в зависимости от того, который из блоков осуществляет управление в текущий момент) при вращающемся воздушном винте. Контроль частоты вращения воздушного винта осуществляется блоком управления двигателем автоматически. При переключении между блоками управления двигателем может возникать небольшая вибрация двигателя. В завершение процедуры выполняется переключение на исходный блок управления двигателем. После этого оба предупредительных сигнализатора должны погаснуть и двигатель должен работать без изменений.

Подача воздуха из резервного источника

В случае падения мощности в результате обледенения или засорения воздушного фильтра существует возможность забора воздуха из двигательного отсека. Рычаг ALTERNATE AIR (подача воздуха из резервного источника) расположен под главной приборной панелью, слева от центральной панели. Для открытия резервного источника подачи воздуха рычаг необходимо установить в заднее положение. В переднем положении рычага резервный источник подачи воздуха закрыт.

Трафарет на рычаге, переднее положение:
