5. РАСЧЕТНОЕ И ЭКСПЕРИМЕНТАЛЬНОЕ ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ В ЦИЛИНДРЕ И ДИАГНОСТИКА ДВИГАТЕЛЯ ПО ИНДИКАТОРНОЙ ДИАГРАММЕ

5.1. Основные термины и определения

Мощность − это работа (Дж/с), выполненная за единицу времени

N

A

.

(5.1)









При поступательном движении поршня работа (Н·м) равна про-

изведению силы F на перемещение L:



Α F L.

(5.2)

Давление – это физическая величина, характеризующая интенсивность сил, действующих на поверхность тела. Давление (Н/м2 или Па) определяется отношением нормальной силы к единице площади:

P

F

.

(5.3)





S



Для перевода давления в другие единицы величин

необхо-

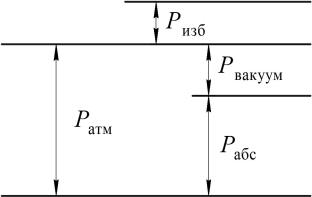

димо помнить, что 1 техническая атмосфера =1 кгс/см2 = 0,98·105 Па ≈ 0,1 МПа = 736 мм рт. ст. = 10 м водяного столба. На рис. 5.1 показаны виды давлений.

Давление различают атмосферное, избыточное, абсолютное, вакуумметрическое. Недостаток давления до атмосферного называют вакуумметрическим. Давление больше атмосферного является избыточным. В цилиндрах ДВС работу совершает избыточное давление, воздействуя на площадь поршня.

Сила, действующая на поршень, определяется по формуле

F P S ,

а механическая работа находится из выражения

A P S L P V P Vh,

(5.4)

где Vh − рабочий объём цилиндра.

Для поршневых двигателей внутреннего сгорания

218

A P i Vh ,

(5.5)

где i − число цилиндров.

Угол поворота коленчатого вала и время определяются выра-

жением



6 n ,







(5.6)

где n − частота вращения, мин 1.

















Время цикла четырехтактного двигателя





7200



120

.

6n

6n

















n

Эффективную мощность двигателя вычисляют по формуле

Ne

Pe i Vh n



Pe i Vh n

,

(5.7)





120



30 m













где т − тактность двигателя (для четырехтактного двигателя − 4, двухтактного − 2).

Из анализа формулы (5.7) следует, что при постоянном рабочем объёме Vh в литрах и числе цилиндров i величину Ne в кВт можно увеличить, повышая n в мин-1 и Pe. Величина Pe представляет собой среднее эффективное давление в МПа.

5.2. Общее устройство и принцип работы двигателя внутреннего сгорания

Двигатель внутреннего сгорания представляет собой совокупность механизмов и систем, преобразующих тепловую энергию сгорающего топлива в механическую.

На современных автомобилях подавляющее распространение получили поршневые двигатели внутреннего сгорания следующих двух типов: бензиновые и дизели.

Бензиновые двигатели и дизели могут иметь несколько цилиндров. При числе цилиндров от двух до шести они обычно размещаются в один ряд, и такие двигатели называют рядными. Если число цилиндров более шести, то их размещают обычно в два ряда, расположенные под углом друг к другу от 60 до 900 и такие двигатели называют V-образными.

Наибольшее применение в технике получили четырехтактные бензиновые двигатели и дизели.

219

Четырехтактный бензиновый двигатель или дизель включает в себя два механизма и четыре системы:

1)кривошипно-шатунный механизм – преобразует возвратно-

поступательное движение поршней, воспринимающих давление газов, во вращательное движение коленчатого вала;

2)газораспределительный механизм – обеспечивает своевре-

менный впуск горючей смеси или воздуха в цилиндры и выпуск из цилиндров отработавших газов;

3)система смазки – подводит смазку к трущимся поверхностям деталей, удаляет продукты износа;

4)система охлаждения – поддерживает заданный тепловой режим двигателя путем принудительного отвода теплоты от его деталей

кокружающему воздуху;

5)система питания – подает топливо и воздух в цилиндры двигателя, отводит отработавшие газы из цилиндров;

6)система зажигания – осуществляет принудительное воспламенение горючей смеси в точно заданный момент времени.

Общее устройство одного цилиндра четырехтактного двигателя показано на рис. 5.2.

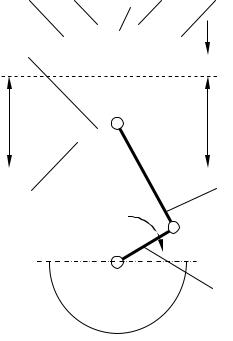

Рис. 5.2. Схема четырехтактного двигателя:

1 – цилиндр; 2 – поршень;

3 – впускной трубопровод;

4– впускной клапан;

5– свеча зажигания бензинового двигателя или форсунка дизельного двигателя; 6 – выпускной клапан; 7 – выпуск-

ной трубопровод; 8 – шатун;

9– коленчатый вал;

VЦ – рабочий объем цилиндра; VС – объем камеры сгорания; VП – полный объем цилиндра

ВМТ

Ход поршня

НМТ

3



4



5



6





7

2





























































































































С















































V

П











































































Ц

V























V



1

























8







































































































9

220

В цилиндре 1 размещен поршень 2, шарнирно соединенный шатуном 8 с коленчатым валом 9. При вращении коленчатого вала 9 поршень 2 совершает возвратно-поступательные движения между нижней и верхней мертвыми точками:

верхняя мертвая точка (ВМТ) – крайнее верхнее положение поршня 2, наиболее удаленное от оси коленчатого вала 9;

нижняя мертвая точка (НМТ) – крайнее нижнее положение поршня 2, наиболее приближенное к оси коленчатого вала 9.

В мертвых точках поршень меняет направление движения на противоположное. Коленчатый вал 9 приводит в действие газораспределительный механизм, который обеспечивает своевременное открытие и закрытие:

впускного клапана 4, через который при ходе поршня 2 от ВМТ к НМТ из впускного трубопровода 3 в цилиндр 1 поступает горючая смесь у бензинового двигателя или воздух у дизеля;

выпускного клапана 6, через который при ходе поршня 2 от НМТ к ВМТ из цилиндра 1 отработавшие газы отводятся в выпускной трубопровод 7.

Воспламенение горючей смеси осуществляется:

в бензиновом двигателе – от электрической искры (температура в центре искры 10 000 К), создаваемой свечой зажигания 5, работу которой обеспечивает система зажигания;

в дизеле – самовоспламенением после впрыска распыленного топлива через форсунку 5. Температура воздуха в конце такта сжатия достигает 670 − 770 К, а температура самовоспламенения дизельного топлива составляет 520 − 570К.

5.2.1. Четырехтактный рабочий цикл

Тактом называют часть рабочего цикла двигателя, происходящего при движении поршня от одной мертвой точки к другой. Рабочий процесс (цикл) четырехтактных двигателей совершается за четыре хода поршня (четыре такта) или за два оборота коленчатого вала и состоит из последовательно чередующихся тактов: 1) впуска; 2) сжатия; 3) рабочего хода; 4) выпуска.

Такт впуска (рис. 5.2). Поршень 2 движется от ВМТ к НМТ. Выпускной клапан 6 закрыт, впускной клапан 4 открыт. Движение поршня 2 создает разрежение в цилиндре 1. Под действием разрежения в цилиндр двигателя через открытый впускной клапан всасывает-

221

ся воздух у дизеля или горючая смесь у бензинового двигателя. Горючая смесь перемешивается с остаточными отработавшими газами, образуя рабочую смесь.

Такт сжатия. Поршень 2 движется от НМТ к ВМТ. Выпускной 6 и впускной 4 клапаны закрыты. Объем пространства над поршнем уменьшается, а давление в цилиндре увеличивается и вместе с ним повышается температура в цилиндре. В конце такта сжатия происходит воспламенение рабочей смеси:

в бензиновом двигателе – вследствие электрической искры, создаваемой свечой зажигания 5;

в дизеле – в результате впрыска через форсунку 5 распыленного топлива, которое перемешивается с воздухом и остаточными отработавшими газами, создавая рабочую смесь, и воспламеняется вследствие высокой температуры в цилиндре.

Такт рабочего хода. Выпускной 6 и впускной 4 клапаны закрыты. Рабочая смесь быстро сгорает (в течение 0,001 − 0,002 с) в цилиндре. Температура и давление образовавшихся в результате горения газов в цилиндре возрастают. Под действием давления газов поршень 2 движется от ВМТ к НМТ и совершает полезную работу, вращая через шатун 8 коленчатый вал 9. По мере перемещения поршня к НМТ и увеличения пространства над поршнем давление и температура в цилиндре снижаются.

Такт выпуска. Поршень 2 движется от НМТ к ВМТ. Впускной клапан 4 закрыт, выпускной клапан 6 открыт. Отработавшие газы вытесняются поршнем из цилиндра через открытый выпускной клапан. Давление и температура в цилиндре уменьшаются.

После окончания такта выпуска рабочий цикл повторяется и вновь начинается такт впуска. В рабочем цикле четырехтактного двигателя полезная работа совершается только в течение одного такта – рабочего хода. Остальные три такта (впуск, сжатие, выпуск) являются вспомогательными, и на их осуществление затрачивается часть энергии, вырабатываемой в такте рабочего хода.

5.2.2.Индикаторная диаграмма двигателя

Для анализа рабочего процесса двигателя применяют индикаторную диаграмму двигателя – зависимость давления Р в цилиндре от объема V пространства над поршнем (рис. 5.3).
