5.2. Зарубежная гидроаппаратура

5.2.1. Гидрораспределители

Гидрораспределители фирмы «Гидроаппаратура» (г. Харьков, Украина) изготавливаются двухпозиционными, трехпозиционными; с ручным, электромагнитным, гидравлическим управлением.

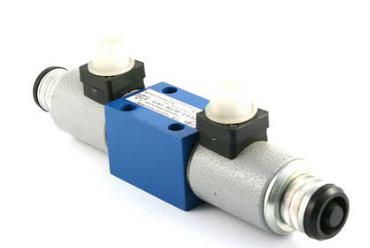

На рис. 5.19 изображен общий вид трехпозиционного гидрораспределителя с электромагнитным управлением типа РЕ.

В табл. 5.23 приведены основные параметры данной серии гидрораспределителей.

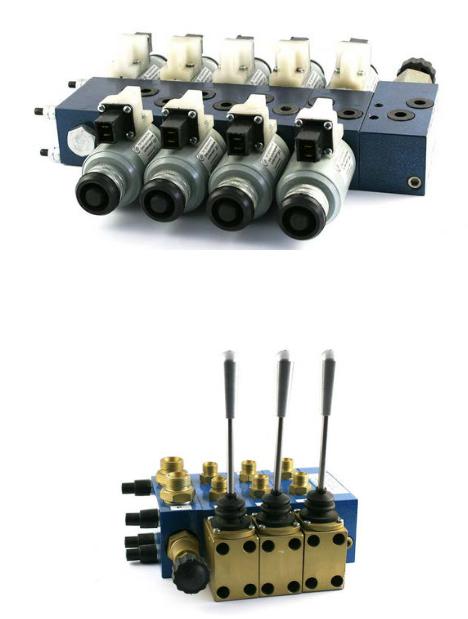

На рис. 5.20 изображен общий вид секционного гидрораспределителя с электромагнитным управлением типа ГЕС, с номинальным давленим 35 МПа и расходом до 25 л/мин.

196

На рис. 5.21 изображен общий вид секционного гидрораспределителя с ручным управлением типа ГРС с номинальным давлением 25 МПа и расходом рабочей жидкости до 63 л/мин.

Рис. 5.21. Гидрораспределитель секционный с ручным управлением типа ГРС /42/

Золотниковые гидрораспределители фирмы Parker (США) имеют большой ряд исполнений. Они так же, как и отечественные гидрораспределители, классифицируются по типу управления и количеству рабочих позиций.

Гидрораспределители изготавливаются как стандартными, так и с датчиками положений.

197

Температура окружающей среды для работы данных гидрорас-

пределителей должна составлять от –20 до +80 °С.

Рекомендуемая вязкость рабочей жидкости для обеспечения номинального давления и расхода составляет от 30 до 80 сСт. Фильтрация масла по ISO 4406 – 18 класс.

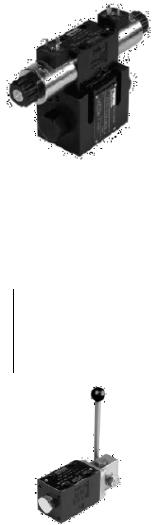

На рис. 5.22 изображен общий вид двухпозиционного распределителя с электрогидравлическим управлением типа D31DW. В табл. 5.24 приведены его основные технические характеристики.

Рис. 5.23. Гидрораспределитель c ручным управлением /35/

Таблица 5.25

Основные параметры гидрораспределителей типа D1V

198

На рис. 5.23 изображен общий вид гидрораспределителя с ручным управлением, в табл. 5.25 приведены основные параметры данной серии гидрораспределителей.

5.2.2. Обратные клапаны и гидрозамки

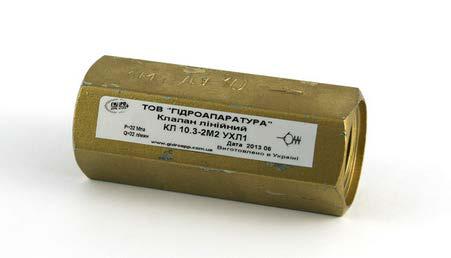

Общий вид обратного кл апана фирмы «Гидроаппаратура» (г. Харьков, Украина) изображен на рис. 5.24.

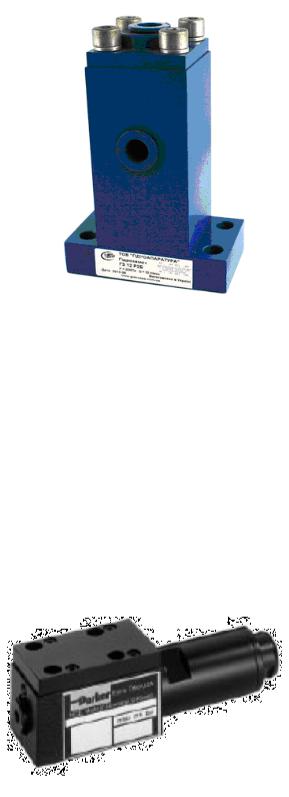

Общий вид гидрозамка фирмы «Гидроаппаратура» (г. Харьков, Украина) изображен на рис. 5.25. Данные гидрозамки изготавливаются с условными проходами 8, 12, 16 мм.

Номинальное давление составляет 20 МПа. Расход рабочей жидкости – от 16 до 63 л/мин.

199

Рис. 5.25. Гидрозамок типа ГЗ /42/

Рис. 5.26. Гидроклапан типа VS /35/

Клапан предохранительный непрямого действия фирмы «Гидроаппаратура» (г. Харьков, Украина) изображен на рис. 5.27.
