В табл. 5.27 приведены основные параметры данного гидроклапана.

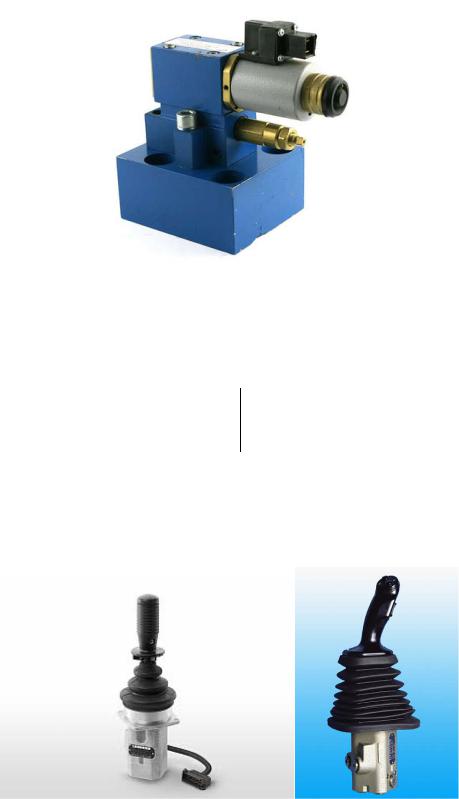

Рис. 5.28. Блоки управления фирмы Либхер /39/

201

В табл. 5.28 приведены основные характеристики блоков управления фирмы Либхер (Германия).

Таблица 5.28

Технические характеристики блоков управления /39/

Контрольные вопросы и задания

1.Какие функции выполняет гидроаппаратура?

2.Назовите примеры гидроаппаратов. И

3.Для чего предназначен фильтр?

4.Для чего предназначен обратныйДклапан?

5.Для чего предназначен предохранительный клапан?

6.Для чего предназначен гидрораспределитель?

7.Каково назначение и принципАработы гидрозамка?

8.Какие типы управления гидрораспределителем вы знаете?

9.Как изображаются бна гидравлических схемах предохранительный клапан и редукционный клапан?

10.Как изображаетсяина г дравлических схемах обратный клапан?

11.Как изображается на г дравлических схемах дроссель?

12.Как изображаетсяСна г дравлических схемах распределитель?

202

6. ФИЛЬТРЫ РАБОЧЕЙ ЖИДКОСТИ, ГИДРОБАКИ И ГИДРОЛИНИИ

6.1. Фильтры

Строительные и дорожные машины работают на открытом воздухе в условиях повышенной запыленности, особенно в летнее время. Абразивные частицы (песок и др.) проникают в гидросистему через сапун и уплотнения штоков гидроцилиндров, а также при дозаправке рабочей жидкости и ремонте. Кроме того, жидкость загрязняется продуктами износа деталей гидроагрегатов. Таким образом, в рабочей жидкости всегда присутствуют твердые механические примеси, кото-

К основным параметрам фильтров относят следующие: номиналь-

ную тонкость фильтрации в мкм; номинальное давление жидкости; номинальный расход жидкости; условный проход; допустимый перепад давления на фильтроэлементе; ресурс работы фильтроэлемента. ГОСТ 14066–68 установлены следующие значения тонкостей фильт-

двух исполнениях ф льтрующихбэлементов: с сетчатыми дисками

рации в мкм: 1, 2, 5, 10, 16, 25, 40, 63, 100 и др.

(исполнение 1) и с ц л ндр ческими бумажными стаканами (исполнение 2). В крышках линейных фильтров смонтированы перепускные клапаны.

По ОСТ 22–883–75 фильтры обозначают следующим образом: первая цифра – тип фильтра (одинарный или сдвоенный); вторая – исполнение фильтрующего элемента; третья и четвертая цифры – условный проход в мм; пятая и шестая цифры – номинальная тонкость фильтрации в мкм.

Технические характеристики линейных фильтров приведены в табл. 6.1 /5, 6/.

203

Таблица 6.1

Технические характеристики линейных фильтров

Всасывающие ф льтры разработаны для установки в боковую стенку бака ниже уровня масла, это новая разработка фильтра, позволяющая менять фильтрующий элемент без откачки масла из бака /43/, отвернуть крышку фильтра и закрыть клапан, предотвращающий утечку масла /43/.

Фильтры марки MP FILTRI S.p.a используются с вакуумметрами или с электрическими вакуумными выключателями /43/.

Эти фильтры снабжаются перепускным клапаном, который имеет давление срабатывания 30 КПА /43/. Данные фильтры подходят для насосных станций, мобильной техники и промышленного производства. Степень фильтрации сетчатого фильтрующего элемента определяется в микронах исходя из максимального диаметра частицы загрязнения, которая проходит через фильтрующий элемент /43/.

Рабочая температура составляет от – 25 до +110 °C.

204

Данные фильтры совместимы с минеральными маслами типов HH, HL, HM, HR, HV по ISO 6743/4, а также с синтетическими жидкостями и эмульсиями на водной основе.

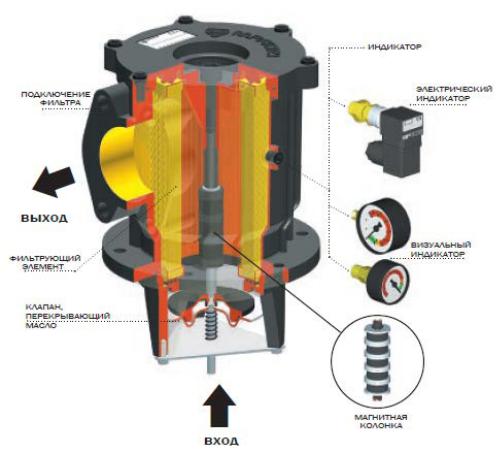

На рис. 6.1 показан всасывающий фильтр фирмы MP FILTRI S.p.a

/43/.

СРис. 6.1. Фильтр всасывающий /43/

Пропускная способность этих фильтров составляет до 850 л/мин при тонкости фильтрации от 25 до 250 мкм.

Конструкция данного фильтра обеспечивает превосходные условия для низкого перепада давления и высокого грязеуловительного фактора /43/.

Фильтрация жидкости происходит из внутри наружу, фильтрующий элемент собирает всю грязь внутри себя. Главная особенность этих фильтров в том, что фильтрующий элемент находится ниже уровня масла /43/. Это позволяет менять фильтрующий элемент без откачки масла из бака /43/.

Напорный фильтр изображен на рис. 6.2.
