ПРЕДИСЛОВИЕ

Данное учебное пособие разработано для работы студентов при курсовом и дипломном проектировании.

Впроцессе расчета объемного гидропривода мобильных машин студенты по заданным параметрам определяют рабочие объемы насосов, условные проходы гидролиний, диаметры поршня, диаметры штоков гидроцилиндров.

Для уточнения параметров и определения действительных значений подачи насоса и гидромотора, а также выбора основных элементов гидроаппаратуры (предохранительных клапанов, обратных клапанов, фильтров и т.д.) необходимо пользоваться справочной литерату-

рой.

Существующие известные пособия содержатИинформацию только по отечественным маркам гидромашин и гидроапппаратов.

Внастоящем учебном пособииДприведена информация как по отечественным, так и по зарубежным производителям гидравлических устройств.

Всвязи с ограниченностьюАобъема представлены только несколько зарубежных производителей, но они являются наиболее известными и выпускают большойбряд различных гидравлических устройств, применяемых на мо ильных машинах.

Разработанное учеиное посо ие позволяет студентам не толькоС

Для инженерно-технических работников пособие поможет провести сравнительный анализ техники отечественного и зарубежного производства.

Обучение современного инженера невозможно без изучения зарубежной техники, выявление основных отличий, умения сравнивать и применять полученный опыт на практике.

Помимо изучения материала, представленного в учебном пособии, студенты могут пользоваться материалами с интернет-сайтов компаний-производителей, которые указаны в библиографическом списке.

3

ВВЕДЕНИЕ

Развитие современных машин и механизмов связано с постоянным совершенствованием приводов и их исполнительных органов, в первую очередь с широким внедрением гидравлического привода /1, 5, 6, 8, 9, 10, 11, 12, 13, 14, 18, 19, 20, 21, 22, 23, 26, 27, 28, 29, 30/.

Объемный гидравлический привод дает значительный экономический эффект, поэтому он находит все большее применение на мобильных машинах, в строительном и транспортном машиностроении, станкостроении, судостроении, тракторостроении,

предназначенных в основном для эксплуатации на открытом воздухе,

в широком диапазоне температур, Дпри повышенной запыленности

воздуха, частых кратковременных перегрузках и вибрации,

потребовало организации специализированного производства

гидрооборудования позволяетбАразработчикам при создании новых машин и механизмовивы ирать рациональные для заданных условий работы, схему гидропр вода готовые гидравлические элементы для ее комплектацииС(насосы, г дродвигатели, гидроаппараты и т.д.).

гидравлического оборудования, отвечающего специфическим

условиям эксплуатации.

Знание характеристик и показателей элементов

В настоящем учебном пособии систематизированы и приведены основные сведения о готовых, нормализованных элементах гидрооборудования, необходимые для курсового и дипломного проектирования.

Данное учебное пособие дополняет имеющуюся литературу по объемному гидроприводу.

4

1. ОСНОВНЫЕ СВЕДЕНИЯ ОБ ОБЪЕМНОМ ГИДРОПРИВОДЕ

Объемным гидроприводом называют совокупность устройств, предназначенных для приведения в движение исполнительных механизмов машин с помощью рабочей жидкости под давлением.

В состав объемного гидропривода входят следующие устройства: гидродвигатели, насосы с приводящими двигателями, гидроаппараты, кондиционеры рабочей жидкости, гидроемкости и гидролинии.

Каждое из входящих в состав гидропривода устройств выполняет определенные функции.

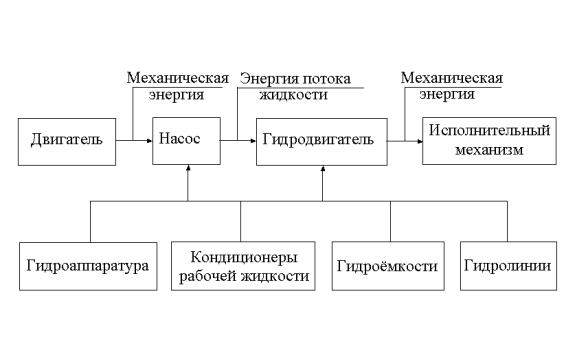

На рис.1.1 показана функциональная схема объемного гидропривода.

Рис.1.1. Функциональная схема объемного гидропривода

1.1. Основные параметры гидропривода

Основными параметрами объемного гидропривода являются давление p, расход Q (для насосов – подача), полный КПД η, полезная Nп и потребляемая N мощности.

Полный КПД η – отношение полезной к потребляемой мощности насоса, гидродвигателя.
