Таблица 1.2
Классы чистоты жидкости (ГОСТ 17216–71)
|
Число частиц загрязнений в объеме жидкости |
Масса |
||||||
Класс |
|
|
100 ± 0,5 см3, |
|
|
|
загрязне- |
|
чистоты |
|
не более, при размере частиц, мкм |
|
|
ний, %, |
|||
жидко- |
свыше |
свыше |
свыше |
свыше |
свыше |
волокно |
не более |
|
сти |
5 до |
10 до |
25 до 50 |
50 до |
100 до |
свыше 300 |
|
|
|
10 |
25 |
|
100 |
200 |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
16 000 |
8000 |
8000 |
100 |
25 |
|
5 |
0,0008 |
|
|
|
|
|
|
|
|
|
11 |
31 500 |
16 000 |
16 000 |
200 |
50 |
|
10 |
0,0016 |
|
|
|
|
|
|
|
|
|
12 |
63 000 |
31 500 |
31 500 |
400 |
100 |
|
20 |
0,0032 |
|
|
|
|
|
|
|
|
|
13 |
Не |
63 000 |
63 000 |
800 |
200 |
|
40 |
0,005 |
|
нор- |
|
|
|
|
|
|
|
14 |
125 000 |
125 000 |
1600 |
400 |
|
80 |
0,008 |
|
|
ми- |
|
|
|
И |
|
|
|
|
руется |
|
|
|
|
|
||
|
|
|
|
необходимуюД |
|
|
|
|
Критериями, |
определяющими |
степень чистоты ра- |
||||||
бочей жидкости в гидроприводе, являются величина зазоров между |
|
сопрягаемыми поверхностями Ав элементах гидропривода и величина |
|
рабочего давления. |
|
ВНИИгидропр вод рекомендовалб |
для гидроприводов общема- |
шиностроительногоипр менен я мощностью до 50 кВт обеспечивать 12-й класс чистоты рабочей жидкости, а при мощности 50…150 кВт – 13-й класс, при этом контроль класса чистоты при эксплуатации обя-
зателен /8, 9/. |
С |
|
|
Для гидроприводов большой мощности (более 150 кВт) с боль- |
|
шими зазорами в сопрягаемых парах устанавливается 14-й класс чистоты. В этом случае проведение контроля загрязнения рекомендуется, учитывая возможность увеличения долговечности гидропривода и его элементов, при своевременной очистке или замене жидкости.
Вопросы защиты масла от загрязнений требуют комплексного подхода к выполнению определенных конструктивных решений гидросистемы, перевозке и хранению масла, изготовлению и монтажу элементов гидропривода, эксплуатации гидросистемы.
11
При конструировании бака целесообразно дно выполнять наклонным, чтобы в его нижней части собирались загрязнения. Для их слива необходимо предусмотреть пробку. Внутренние поверхности бака после очистки должны быть защищены от коррозии маслостойким покрытием.
Разделительная перегородка, предусмотренная в баке, будет способствовать осаждению частиц загрязнений. Конструкция бака должна предусматривать установку сапуна (воздушного фильтра) для очистки поступающего в бак воздуха от пыли.
Для заливки или доливки в бак масла должен быть предусмотрен специальный заливной фильтр тонкой очистки.
Требуется тщательно герметизировать все места стыковки трубо-
проводов в зонах возможного образования вакуума, чтобы исключить |
|
подсос запыленного воздуха. |
И |
|
|
Конструкция гидроцилиндров должна предусматривать наличие |
|
|
Д |
грязесъемника. Для повышения надежности гидропривода при его эксплуатации масло должно постоянно очищаться от загрязнений. С этой целью в гидросистему встраиваются фильтры, в зависимости от места установки они делятся на всасывающие (приемные), сливные и напорные.
Зарубежные масла, рекомендуемые в качестве заменителей отечественных масел, приведены в та л. 1.3 /8/.
|
|
|
А |
Таблица 1.3 |
|
|
|
|
|
||
Зарубежные рабоч е ж дкости, рекомендуемые в качестве |
|||||
|
б |
|
|||
замен |
телей отечественных |
||||
и |
|
|
|
||
Отечественные масла |
|
|
|
Зарубежные масла |
|
|
|
|
|
|
|
1 |
|
|
|
|
2 |
С |
|
|
|
|
|
|
|
|
|
|
Shell Tellus 17; |
|
|
|
|
|
Mobil fluid 93; |
ВМГЗ |
|
|
|
|
Esso Univisj 43; |
|
|
|
|
|
BP Energol HL 50EP; |
|
|
|
|
|
HLP 20 |
|
|
|
|
|
|
|
|
|
|
|
Aeroshell Fluid 7; |
|
|
|
|
|
Shell Vitrea 21; |
АУ; АУП |
|
|
|
|
Mobil Avrex 903; |
|
|
|
|
|
Esso Univis 40; |
|
|
|
|
|
BP Energol HL 50 |
|
|
|
|
|
|
12
|
Окончание табл. 1.3 |
1 |
2 |
|
Shell Tellus 29; |
МГЕ-46В |
Vactra Heavy Medium; |
|
Esstic 45; |
|
Energol Hydraulic 80; |
|
HLP 36 |
|
|
|
Vitrea Oil 31; |
B-30A |
Energol CS 100 |
|
|
Обозначение гидравлических масел по ГОСТ 17479.3–85 состоит из групп знаков, первая из которых обозначается буквами МГ (минеральное гидравлическое); вторая группа знаков – цифрами и характеризует класс кинематической вязкости; третья обозначается буквами
и указывает на принадлежность масла к группе по эксплуатационным |
|||||
свойствам. |
|
|
|
Д |
|
|
|
|
|
|
|
В зависимости от величины кинематической вязкости при темпе- |
|||||
ратуре 40 °С гидравлические масла делят наИклассы, указанные в табл. |
|||||
1.4 /14/. |
|
б |
|
Таблица 1.4 |
|
|
|
|
|||
|
|
|
|
|
|
Классы вязкости гидравлических масел |
|||||
|
|
|
|
|
|
|
и |
АКинематическая вязкость при темпера- |
|||
Класс вязкости |
|
|
туре 40 0С мм2/с (сСт) |
||
|
|
|
|
|
|
С |
|
|
|
|
|
5 |
|
|
|
4,14 |
– 5,06 |
7 |
|
|
|
6,12 |
– 7,48 |
10 |
|
|
|
9,00 – 11,00 |
|
15 |
|
|
|
13,50 |
– 16,50 |
22 |
|
|
|
19,80 –24,20 |
|
32 |
|
|
|
28,80 |
– 35,20 |
46 |
|
|
|
41,40 |
– 50,60 |
68 |
|
|
|
61,20 |
– 74,80 |
100 |
|
|
|
90,00 – 110,00 |
|
150 |
|
|
|
135,00 –165,00 |
|
В зависимости от эксплуатационных свойств гидравлические масла делят на группы А, Б, В, указанные в табл. 1.5.
13
Таблица 1.5
Группы гидравлических масел
Группа масла по |
Состав гидравличе- |
Рекомендуемая область |
эксплуатацион- |
ских масел |
применения |
ным свойствам |
|
|
А |
Минеральные масла |
Гидросистемы с шестеренными, |
|
без присадок |
поршневыми насосами, работающими |
|
|
при давлении до 15 МПа и темпера- |
|
|
туре масла в объеме до 80 0С |
БМинеральные масла с Гидросистемы с насосами всех типов,
|
антиокислительными |
работающие при давлении до 25 МПа |
||||
|
и антикоррозийными |
и температуре масла в объеме более |
||||
|
присадками |
|
80 0С |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
И |
|
В |
Минеральные масла с |
Гидросистемы с |
насосами всех ти- |
|||
|
антиокислительными, |
пов, работающие |
при давлении |
|||
|
антикоррозийными и |
Д |
|
|||
|
свыше 25 МПа и температуре масла в |
|||||
|
противоизносными |
объеме более 90 °С |
|
|||
|
присадками |
|
|
|
|
|
|
|
|
А |
|
|
|
|
|
б |
|
|
|
|
|
и |
|
|
|
|
|
|
С |
|
|
|
|
|
Рис. 1.2. Производители гидравлических масел
14
°С
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

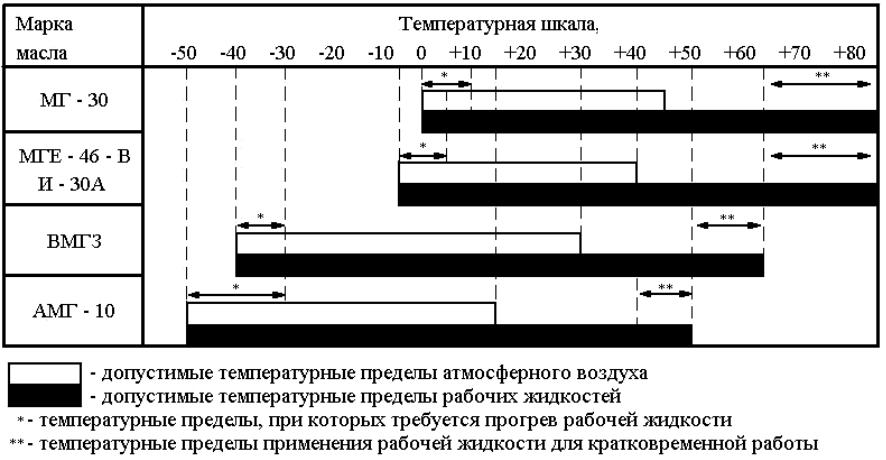

Рис. 1.3. Допустимые температурные пределы
