ные насосы по исполнению делятся на три группы, которые обозначают цифрами 2, 3 и 4 и указывают на способность развивать определенное давление.

К группе 2 относят насосы с номинальным давлением нагнетания 14 МПа, к группе 3 – насосы с номинальным давлением нагнетания 16 МПа, к группе 4 относят насосы с номинальным давлением нагнетания 20 МПа. Цифры, указывающие на исполнение, пишут последними в индексации насосов. После индексации пишут букву Л, если насос левого вращения (для правого вращения букву не пишут). Так, например, насос с правым направлением вращения ведущего вала с рабочим объемом 32 см3 исполнения 3 обозначается следующим образом: НШ 32-3.

и автоматическим гидравлическим регулированием торцевых и ради-

Шестеренные насосы выпускаются двух конструкций: с автоматическим гидравлическим регулированием зазоровИпо торцам шестерен

альных зазоров шестерен. С компенсациейДизноса торцевых зазоров

шестерен изготавливаются насосы НШ 10-3, НШ 32У-2, НШ 32У-3 и НШ 50У-3 (рис. 2.1). В корпусе 2 установлены две пары втулок 3 и 6, ведомая 4 и ведущая 5 шестерниА, два компенсатора 7 и две манжеты 8. Втулки являются опорами шестерен, а компенсаторы уплотняют торцевые поверхности шестеренб.

Регулирование торцевых зазоров осуществляется путем поджима компенсаторов к торцамишестерен давлением жидкости, поступающей из напорной зоны в полости Б.

КомпенсаторыС7 выполнены самоустанавливающимися, что обеспечивает их подж м к торцам шестерен и равномерную приработку рабочих поверхностей компенсаторов.

Жидкость, проходящая через смазочные канавки втулок, по каналам на дне корпуса 2, в крышке 1 и ведомой шестерне 4, отводится в камеру всасывания В.

Приводной вал ведущей шестерни уплотнен резиновой армированной манжетой 10. Для предотвращения выдавливания манжеты 10 устанавливаются стопорное 11 и опорное 12 кольца.

При вращении шестерен 4 и 5 жидкость поступает через входное отверстие в камеру всасывания В и в межзубовое пространство, а затем под давлением нагнетается через выходное отверстие в напорный трубопровод.

21

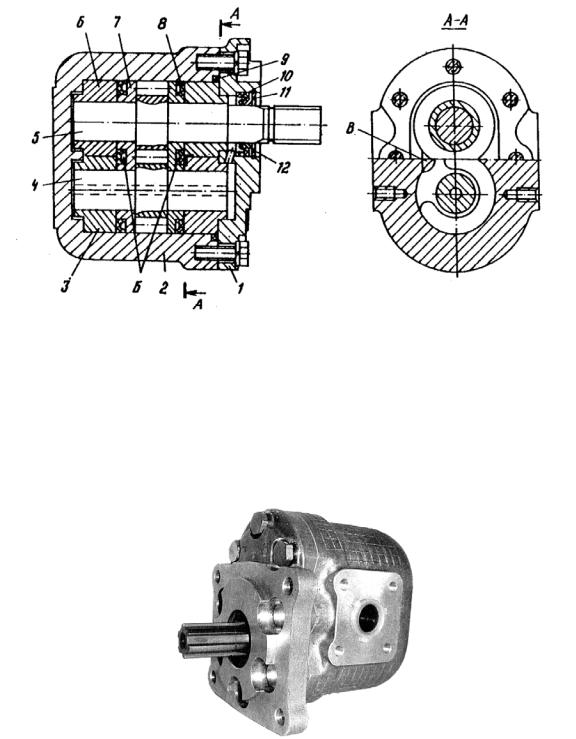

Рис. 2.1. Шестеренные насосы НШ 32У-3 и НШ 50У-3:

1 – крышка; 2 – корпус; 3, 6 – опорные втулки; 4, 5 – ведомая и ведущая шестерни; 7 – компенсатор; 8 – 10 – манжеты; 9 – уплотнительное кольцо;

11 – стопорное кольцо; 12 – опорное кольцо;

Рис. 2.2. Общий вид насоса НШ 32

Шестеренные насосы серий НШ…А-3 и НШ… - 4 выпускаются с гидравлической компенсацией торцевых и радиальных зазоров (рис.

2.3).

22

12 – болт; 14 – кольцо опорное; 15 – кольцоДпружинноеИ; 16, 17 – шестерни ведущая и ведомая; 18 – корпус; 19 – вкладыш металлофторопластовый

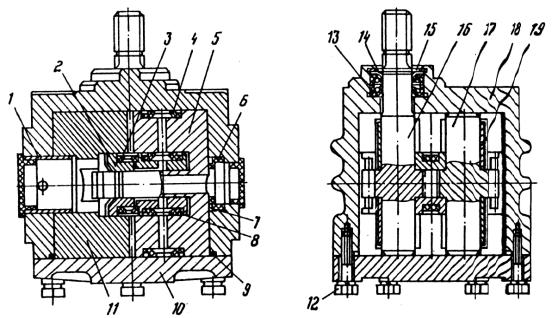

Рис. 2.3. Шестеренные насосы серий НШ…А-3 и НШ… -4:

1 – втулка; 2 – платик; 3, 4, 6, 13 – манжеты; 5, 11 – обоймы поджимная и под-

шипниковая; 7, 8 – кольца; 9 – кольцо уплотнительное; 10 – крышка;

Ведущая 16 и ведомая 17 шестерни располагаются в подшипниковой 11 и поджимной 5 о оймах и платиках 2. Подшипниковая обойма

дущий вал центрируется относительно установочного бурта корпуса насоса втулкой 1.

Технические характеристики шестеренных насосов типа НШ даны в табл. 2.1, 2.2 /5, 8, 18/.

Корпуса шестеренных насосов изготовляют из чугуна, стали или алюминия. Для изготовления шестерен используют легированные стали (20Х, 40Х, 18ХН13А и др.) с применением цементации и закалки или азотирования.

23

Таблица 2.1

Техническая характеристика шестеренных насосов серии НШ… -4

24

Примечание. Значения показателей определены при работе насосов в номинальном режиме на дизельном масле вязкостью 60…70 сСт при температуре 50 °С.
