Основные параметры дросселей с обратными клапанами приведены в табл. 5.21 /5/.

Таблица 5.21

Основные параметры дросселей с обратными клапанами типа 62…

Условный

Типоразмер

Номинальный

Давление, МПа

Масса,

проход, мм



расход,

номиналь-

макси-

кг





дм3/мин

ное

мальное



16

62600

63

32

35

1,1

20

62700

100

32

35

1,9

25

62800

160

32

35

3,2

32

62900

250

32

35

3,8

5.1.5. Блоки управления

Блок управления четырехзолотниковыйДимеет четыре рабочих отвода, в которых давление на выходе увеличивается поочередно при

Блоки управления типа 60… предназначены для получения на вы-



А

ходе сигнала давления, пропорциональногоИповороту рукоятки (педа-

ли) блока.

б



повороте рукоятки иот нажатия на соответствующий толкатель и уменьшается при возврате рукоятки в нейтральное положение. Подводимое к блокуСдавлен е редуцируется золотником блока и изменяется пропорционально повороту рукоятки (или педали).

Блок типа 601…А (рис. 5.15, 5.17) имеет одну рукоятку на шариковом шарнире, четыре золотника с пружинами возврата. Рукоятка включает поочередно каждый золотник, но может включать одновременно два смежных золотника;

блок типа 602…А (рис. 5.16, 5.17) четырехзолотниковый имеет две независимые рукоятки управления с кулачками, с фиксацией рукоятки в крайних и нейтральном положениях с помощью шариковых

фиксаторов; угол поворота рукоятки 25° ± 25; блок 605…А (см. рис. 5.16, 5.17) четырехзолотниковый имеет две

независимые рукоятки управления с кулачками, с пружинным возвра-

том рукоятки; угол поворота 27° ± 15; блок типа 606…А (рис. 5.18) двухзолотниковый с двумя незави-

симыми педалями управления на общей оси с возвратом педалей в нейтральное положение при снятии с них управляющего усилия.

191









И







Д





А





б





и







С

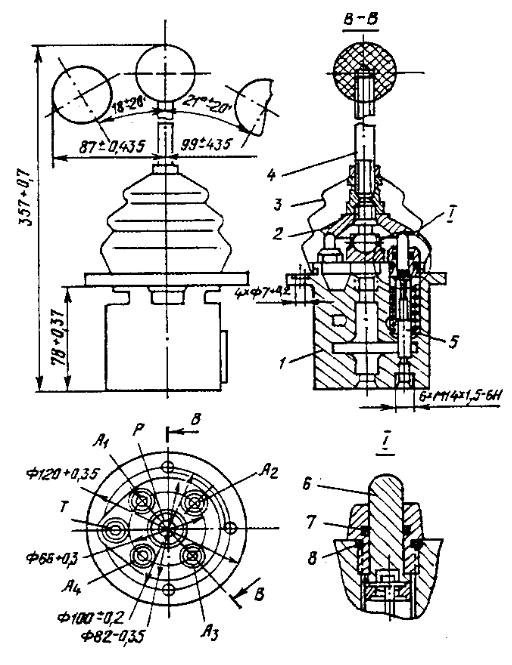

Рис. 5.15. Блок управления типа 601…А:

1 – корпус; 2 – тарелка; 3 – чехол; 4 – рычаг; 5 – золотник; 6 – толкатель; 7 – манжета; 8 – кольцо; А1…А4 – отводы; Р – подвод; Т – слив

Блоки управления устанавливаются в кабине машиниста и используются, как правило, для управления золотниками гидрораспределителей типа ГГ…; давление питания к блокам подводится от отдельного насоса или от основного насоса через редукционный клапан.

192









И







Д





А





б





и







С

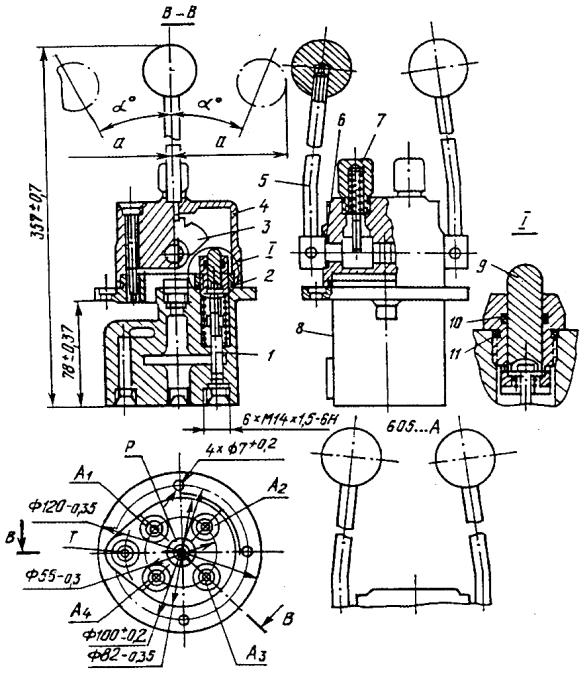

Рис. 5.16. Блок управления типа 602…А, 605...А:

1 – золотник; 2, 11 – кольца; 3 – кулачок; 4 – крышка; 5 – рычаг; 6, 10 – манжеты; 7 – пробка фиксатора; 8 – корпус; 9 – толкатель; 10, 11 – уплотнения ;

А1…А4 – отводы; Р – подвод; Т – слив

193









И







Д





А

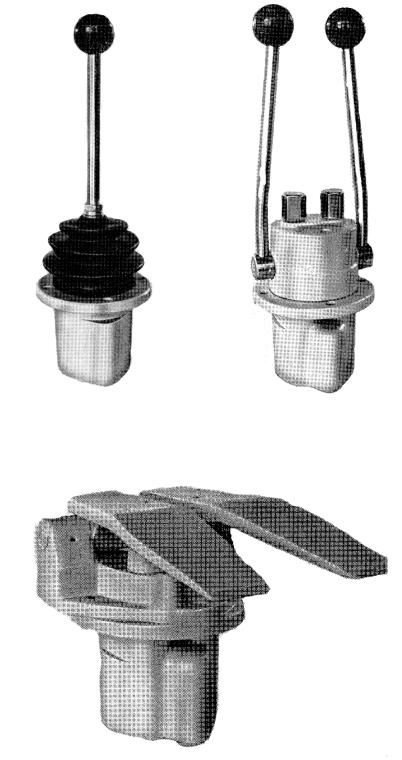

Рис. 5.17. Блоки управления типа 601… (слева); 602…, 605...(справа)



б





и







С









Рис. 5.18. Блок управления типа 606…

Техническая характеристика блоков представлена в табл. 5.22 /10/.

194

Основные параметры
Давление, МПа:

Таблица 5.22

Техническая характеристика блоков типов 601…А, 602…А, 605…А и 606…А

601…А 602…А 605…А 606…А



номинальное







2,5



2,5

2,5

2,5



максимальное







5



5

5

5













Расход рабочей жидкости номиналь-

16



16

16

16

ный, л/мин































Давление редуцирования, МПа:















максимальное







2,5



2,5

2,5

2,5



минимальное







0,65



0,65

0,65

0,65





И





Сила, приложенная к рукоятке (педа-

3



3

7,5

ли) управления при номинальном



3

давлении, Н, не более







Д























Масса, кг







2,1



3,5

3,5

2,8









А











Наиболее часто встречающиеся отказы блоков управления – вы-



С

б











ход из строя манжеты на толкателе и, как следствие, наружные утеч-

ки.
