Таблица 5.10

Техническая характеристика обратных клапанов типов 503… и 531…

Основные параметры

530.25.00

531.20.00

531.25.00

(патронного







исполнения)





Условный проход

25



20

25

Давление нагнетания номинальное,

40



40

40

МПа









Давление открывания, МПа

0,1



0,1

0,1

Номинальный перепад давления,

0,8



0,4

0,8

МПа









Поток рабочей жидкости номиналь-

320



200

320

ный, л/мин













И



Масса, кг

0,29



1,16

1,12

Присоединительный размер, мм



М42х2

М48х2

Конструкция гидрозамка автомобильного крана представлена на

рис. 5.9.





Д







Общий вид гидрозамков приведен на рис. 5.10.





А



б



и

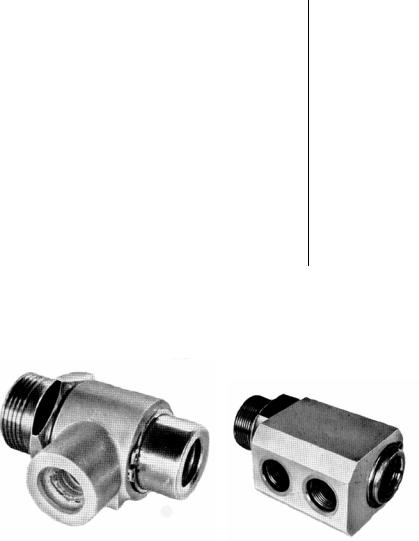

Рис. 5.10. Общий вид гидрозамков 541.08 (слева) и 541.12 (справа)

Обычно гидрозамкиС

устанавливают между гидрораспределителем

и гидроцилиндром для надежной фиксации и предотвращения самопроизвольного движения рабочих органов машины из-за перетечек рабочей жидкости в гидрораспределителе.

Имеются два конструктивных исполнения гидрозамков: односторонний гидрозамок с одним запорно-регулирующим элементом и двусторонний гидрозамок с двумя запорно-регулирующими элементами. Гидрозамки включают в себя обратные клапаны и цилиндры управления для принудительного открытия гидрозамков.

181

Односторонние гидрозамки перекрывают одну гидролинию, а двусторонние – обе гидролинии, идущие от гидрораспределителя к гидроцилиндру.

В гидросистемах мобильных машин наибольшее применение получили односторонние гидрозамки с условным проходом 16, 20, 25 и 32 мм, а также разгруженного (типоразмеры 616–619) и неразгруженного (типоразмеры 621–624) типов, имеющие конический запорный элемент.

Основные параметры односторонних гидрозамков, рассчитанных на номинальное давление 31,5 МПа, максимальное 35 МПа, приведены в табл. 5.11 /5/, а гидрозамков типа 541… в табл. 5.12 /10/.















И



Таблица 5.11





























Основные параметры односторонних гидрозамков



































Типоразмер

Условный



Номинальный



Габаритные раз-



Масса, кг



проход, мм



расход, дм3/мин



меры, мм













61600

16



63





140х100х75







4,2





61700

20



100





140х100х75







4,2





61800

25



А



180х120х75







8,6







160















61900

32



250





180х120х75







8,6











б

Д190х120х75













62100

16



63







9,12



62200

20



100





190х120х75







9,42



62300

25



160





190х120х75







9,47



62400

32



250





180х120х75







9,36





С





















Таблица 5.12



Техн ческая характеристика гидрозамков















итипов 541.08, 541.12, У4610.35Б













Основные параметры







Типы гидрозамков





541.08



541.12



У4610.35Б



1









2





3



4

Давление на входе номинальное, МПа





25





25



25

Давление управления, МПа:



























минимальное









0,2





0,3



0,05

максимальное









10





13



2,1

Отношение площадей поршня управ-





3,3





2,5



20

ления и клапана



























Расход рабочей жидкости номиналь-





16





63



160

ный, л/мин





























Масса, кг











1,2





2,8



7,0

Габаритные размеры, мм:











(см. рис. 5.11)











182

Окончание табл. 5.12

1





2

3



4

а





60

102



б





78

124



в





84

133



г





М33х2–8g

М43х2–8g



д





2хМ18х1,5–6Н

2хМ27х2–2Н



е





41

55



ж





63

71



Гидрозамок односторонний (рис. 5.11) состоит из корпуса 1 и раз-



мещенных в нем обратного клапана 4 и управляющего поршня 2.



Гидрозамки типов 541.08 и 541.12 устанавливаются в корпус цилинд-



ра или в специальный корпус посредством резьбового присоединения



конца с отверстием А; напорная линия подводится к отверстию Р, а



давление управления – к отверстию У также резьбовым присоедине-









Д







нием; при подаче давления к отверстию Р рабочая жидкость свободно



проходит через обратный клапан к цилиндру, при отключении давле-







А







ния в напорной линии обратный клапан запираетИполость цилиндра



под сохраняющимся в нем давлении. При подаче давления управле-





б









ния поршень, перемещаясь, открывает обратный клапан, позволяя ра-



бочей жидкости из цилиндра пройти на слив через отверстие Р. Вели-



и











чина давления управления определяется соотношением площадей



клапана и поршня. Корпус в гидрозамках 541.08 и 541.12 выполнен



поворотным, что улучшает возможности монтажа.







С













Рис. 5.11. Гидрозамок односторонний типа 541.08:

1 – корпус; 2 – поршень; 3 – кольцо уплотнительное; 4 – обратный клапан; 5 – пластинка; 6 – угольник; А – отвод рабочей жидкости;

Р – подвод; У –управление

183

При нарушении герметичности обратного клапана возможна утечка рабочей жидкости из полости цилиндра. Выход из строя резиновых уплотнений вызывает наружную течь.

5.1.3. Гидравлические клапаны давления

Гидроклапаны давления, предназначенные для регулирования давления рабочей жидкости, подразделяют по следующим признакам: по назначению – напорные, редукционные, разности давлений и соотношения давлений; по воздействию потока на запорно-регулирующий элемент – клапаны прямого и непрямого действия.

В клапанах прямого действия рабочее проходное сечение изменя-

ется в результате непосредственного воздействия потока рабочей

применяют клапаны непрямого действия, представляющиеИ собой совокупность двух клапанов: основного и вспомогательного. В этих

жидкости на запорно-регулирующий элемент. Увеличение номиналь-

ного давления приводит к значительному увеличению размеров пру-

жин клапанов прямого действия, а следовательно, габаритных разме-

ров самих клапанов. Поэтому в гидроприводах с высоким давлением

клапанах рабочее проходное сечение основного клапана изменяется в







Д

результате воздействия потока рабочей жидкости на запорно-

регулирующий элемент вспомогательного клапана.

Напорным клапаном называютАгидроклапан давления, предназна-

ченный для огран чен я давления в подводимом к нему потоке рабо-

чей жидкости.



б





и





С





Напорные клапаны по назначению подразделяются на предохранительные и переливные.

Предохранительные клапаны предназначены для предохранения гидроприводов от давлений рабочей жидкости, превышающих установленные. Предохранительные клапаны являются клапанами эпизодического действия, т.е. при нормальных нагрузках гидроприводов они закрыты и открываются лишь при давлении рабочей жидкости в гидросистеме, превышающем установленное.

Переливные клапаны предназначены для поддержания заданного давления в напорной линии путем непрерывного слива рабочей жидкости во время работы. Переливные клапаны применяют в гидроприводах с дроссельным регулированием.

Шариковые и конические переливные клапаны отличаются от предохранительных лишь характеристикой пружин.

184

В напорной камере моноблочного гидрораспределителя устанавливается первичный предохранительный клапан непрямого действия в виде легко заменяемого патрона. На корпусе гидрораспределителя устанавливают дополнительные (вторичные) предохранительные клапаны. Эти клапаны предназначены для ограничения максимального давления в гидроцилиндрах, возникающего от реактивных или инерционных нагрузок при закрытых рабочих отводах гидрораспределителя. Вторичные предохранительные клапаны, устанавливаемые на корпусе гидрораспределителя, могут быть прямого и непрямого действия. Для предохранения от перегрузок гидромоторов к корпусу гидрораспределителя прикрепляют специальные блоки, включающие в себя два предохранительных и два подпиточных клапана. С помощью этих гидроаппаратов в процессе разгона или торможения гидромоторов часть потока рабочей жидкости из полости высокого давления отводится в полость низкого давления, предохраняя гидромоторы от перегрузок. Подпиточные (обратные) клапаны предназначены для восполнения объемных потерь жидкости и исключения разрыва сплош-

ности потока в линиях гидромотора.

И



Основные параметры и характеристики вторичных предохрани-

тельных клапанов (К2) и блоков предохранительных клапанов (К3)











Д









прямого действия приведены в табл. 5.13 и 5.14 /5/.

















А









Таблица 5.13























Основные параметры предохранительных клапанов и блоков

предохран тельных клапанов прямого действия









б

























К21002



К21602; К31602



К22001

К32001

Параметр

иК21003



К21603; К31603



К22002

К32002













К21604; К31604











Условный проход, мм



10





16







20



С























Максимальный расход,

120





200







400



дм3/мин













































Таблица 5.14

Характеристики предохранительных клапанов прямого действия















Условный проход

Типоразмер

Вид регулиро-



Диапазон регу-

Масса, кг

гидрораспредели-



клапана





вания



лирования дав-







теля, мм















ления, МПа







1



2





3



4







5



16, 20



К21002



Шайбами



8…20





1



16, 20



К21003





-//-



18…35





1
