Окончание табл. 5.14

1	2	3	4	5
20, 32	К21602	-//-	8..20	4,09
20, 32	К21603	-//-	18…35	4,05
20, 32	К21604	Винтом	18…35	4,3
32	К22001	-//-	18…35	4,1
32	К22002	Шайбами	18…35	4

Основные параметры и характеристики вторичных предохранительных клапанов и блоков предохранительных клапанов непрямого действия приведены в табл. 5.15 и 5.16 /5/.

					И	Таблица 5.15
					И
Основные параметры предохранительных клапанов и блоков
предохранительных клапанов непрямого действия

					Типоразмер
Параметр		К31001			ГГ416–10.000	ГГ420-10.000
Параметр		К31002			К 31601	К 22003
			А			К 22003-010
						К 22003-010
						К 32003
		б		Д16
Условный проход, мм			10	Д16		20
Максимальный	расход,		120		200	400
дм3/мин	и
дм3/мин
	С					Таблица 5.16
	С
Характер ст ки предохранительных клапанов и блоков
предохранительных клапанов непрямого действия

Условный проход гид-		Типоразмер		Диапазон регули-		Масса, кг
рораспределителя, мм				рования давления,
					МПа
16, 20		ГГ416-10.000			5…31,5	–
20, 32		ГГ420-10.000			5…31,5	1,2
20, 32		К 22003-010			5…31,5	0,6
32		К 22003			5…31,5	3,6
16		К 31001			5…42	4,5
20		К 31002			5…42	4,75
32		К 31601			5…42	13,5
32		К 32003			5…31,5	17,1

Примечание. Клапаны ГГ416-10.00, ГГ420-10.00, К 22003-010 – клапаны па-

тронного типа.

186

Для гидросистем строительных и дорожных машин выпускаются также следующие предохранительные гидроклапаны и блоки предохранительных клапанов: гидроклапаны 510.32.00, 510.32.10 и 63600.01 непрямого действия патронного исполнения, гидроклапаны типа 520… прямого действия патронного исполнения, гидроклапаны типа 521... прямого действия в корпусном исполнении, блоки гидроклапанов 64600, 64700, 64800 непрямого действия.

Основные характеристики указанных предохранительных гидроклапанов приведены в табл. 5.17–5.20.

Таблица 5.17

Характеристики предохранительных клапанов непрямого действия


						И
Параметр					Типоразмер
Параметр		510.32.00		510.32.00А		510.20.00А		63600.01
		510.32.10			Д
		510.32.10		510.32.10А		510.20.10А
Условный	проход,		32		32		20	32
мм
				А
Диапазон	регулиро-	1…50			1…50		1…50	5…32
вания давления, МПа
			б
Расход рабочей жид-
кости, дм3/мин:					–		–
номинальный			400		–		–	320
максимальный			500		600		400	–
минимальный			20		–		–	–
	С
Максимальные внут-					–
ренние	утечки,		335		–		–	–
см3/мин		и
Вид регулирования		Винтом			–		–	Винтом
Масса, кг		0,64 (0,63)			0,64		0,31	–

Примечания: 1. Значение массы 0,63 кг относится к гидроклапану 510.32.10. 2. Клапан 510.32.00 отличается от клапана 510.32.10 тем, что у него сливные полости основного и вспомогательного клапанов разделяются, а в клапане

510.32.10 соединяются.

Общий вид клапана 510.20.00А приведен на рис. 5.12.

187

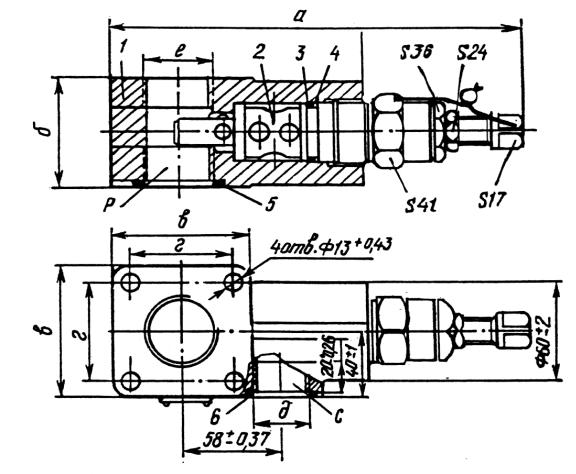

	Рис. 5.12. Предохранительный клапан 510.20.00.А
									Таблица 5.18
	Характеристики предохранительных клапанов
		прямого действия типа 520

						Д
							Типоразмер
				А
	Параметр			520.12.10.01			И520.16.10.01		520.20.10.01
				(520.12)			(520.16)		(520.20)
Условный проход, мм			б		16			20	25
Диапазон			б				10…32		10…32
Диапазон	регулирования давле-			10…32			10…32		10…32
ния, МПа		и
ния, МПа

	С
Расход	рабочей	жидкости,
дм3/мин:
номинальный					100			160	250
максимальный					150			250	400
Масса, кг				0,65				0,9	1,9

Таблица 5.19

Характеристики предохранительных клапанов прямого действия типа 521

Параметр		Типоразмер
Параметр	521.20.06.00	521.25.06.00	521.32.06.00
	521.20.06.00	521.25.06.00	521.32.06.00
	(521.20)	(521.25)
1	2	3	4
Условный проход, мм	16	20	25

188

Окончание табл. 5.19

	1	2	3	4
Диапазон	регулирования давле-	10…32	10…32	10…32
ния, МПа
Расход	рабочей жидкости,
дм3/мин:
номинальный		100	160	250
максимальный		150	250	400
Масса, кг		2,5	4,3	–

Предохранительный клапан прямого действия типа 521… представлен на рис. 5.13. Он состоит из корпуса 1 и встроенного клапана патрона 2. Корпус имеет резьбовые отверстия для присоединения

				И
подводящего отверстия Р и отводящего сливного С.
			Д
		А
	б
и
С

Рис. 5.13. Клапан предохранительный типа 521…:

1 – корпус; 2 – клапан; 3, 5 – кольца уплотнительные; 4 – шайба защитная; 6 – прокладка; Р – подвод рабочей жидкости; С – отвод

189

Таблица 5.20

Характеристики блоков предохранительных клапанов непрямого действия

	Параметр			Типоразмер
	Параметр		64600	64700	64800
			64600	64700	64800
Условный проход, мм			25	32	32
Диапазон	регулирования давле-		5…17,5	5…17,5	5…17,5
ния, МПа
Расход	рабочей	жидкости,
дм3/мин:
номинальный			160	250	250
максимальный			10	10	10
Масса, кг			6,5	6	12
				И

Примечание. Блоки гидроклапанов 64600, 64700, 65800 состоят из корпуса и двух предохранительных гидроклапанов типа 63600.01. В блоке 64800 дополнительно имеются два обратных клапана.

5.1.4. Дроссели с обратными клапанами
		А
Регулируемые дроссели с обратными клапанами (рис. 5.14) пред-
	б
назначены для ограничения потока Драбочей жидкости в одном на-
правлении и свободного пропускания его в другом.
и
С

Рис. 5.14. Дроссель с обратным клапаном типа 62900:

1– корпус; 2 – клапан; 3 – корпус поворотный; 4 – кольцо;

Р– подвод рабочей жидкости; А – отвод

Вгидросистемах машин дроссель с помощью резьбы присоединяется к трубопроводам на входе в гидролинию или на выходе из него для обеспечения плавного опускания рабочего оборудования. Обратный клапан открывается при давлении 0,05 МПа.

190
