Секционный гидрораспределитель с ручным управлением типа Р50–3/… ГОСТ 8754–80 (рис. 5.4) предназначен для распределения потока рабочей жидкости в гидросистемах сельскохозяйственных машин /11, 12, 13/.

Количество рабочих секций в одном распределителе (блоке) минимальное – одна секция, максимальное – шесть секций.

В распределителях применяются типы рабочих секций:

–с двумя запорными клапанами 1, 4 (рис. 5.5);

–с одним запорным клапаном;

–без запорных клапанов.

Рабочие секции выполнены с двумя линиями или одной линией подвода к рабочему органу.

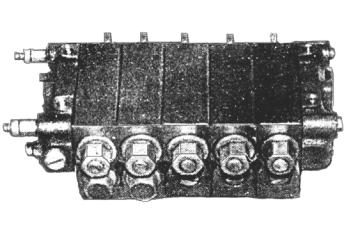

Рис. 5.4. Общий в д г дрораспределителя с ручным управлением Р50–3/…

Рабочие секции взаимозаменяемы, что дает возможность сборки распределителей различных схем комплектации.

Основными конструктивными элементами распределителя являются корпус 3 и запорно-регулирующий элемент – цилиндрический золотник 5 (см. рис. 5.5).

По числу характерных положений цилиндрического золотника гидрораспределитель – трехпозиционный.

Золотник 5 имеет цилиндрические пояски с острыми кромками. Рабочие проходные сечения в распределителе формируются кромками цилиндрических расточек корпуса 3 и цилиндрическими поясками золотника 5.

При перемещении золотника в рабочее положение «вверх» («вниз») рабочая жидкость под давлением от напорной полости Р че-

176

рез рабочее проходное сечение соединяется с полостью потребителя В (А). Запорные клапаны 1, 4 под действием давления жидкости открыты. Одновременно поршенек 2 под действием давления жидкости смещается, открывая клапаны 1, 4, что обеспечивает пропускание рабочей жидкости от потребителя А (В) через второе рабочее проходное сечение к сливной линии Т.

Установка золотников распределителя в рабочее положение осуществляется переключением рукояток управления.

Рукоятки управления через тяги рычагов закреплены на золотниках рабочих секций распределителя.

Автоматическая установка золотников из рабочих положений в нейтральное производится под действием возвратных пружин 6, установленных на золотниках, при снятии усилия с рукояток управления.

Технические характеристики гидрораспределителей типа Р… ГОСТа (8754–80) (ОСТ 23.1.96–88 для Р160) приведены в табл. 5.8

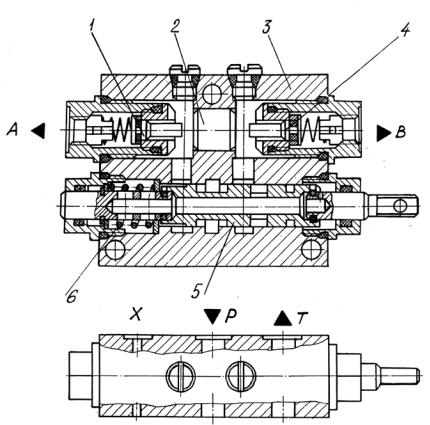

Рис. 5.5. Рабочая секция гидрораспределителя Р50–3/… с ручным управлением: 1, 4 – запорные клапаны; 2 – поршенек;

3 – корпус; 5 – золотник; 6 – пружина

177

Таблица 5.8

Технические характеристики гидрораспределителей типа Р… (ГОСТа 8754–80, ОСТ 23.1.96–88 – для Р160…)

Примечание. Моноблочные гидрораспределители имеют встроенные предохранительные клапаны.

178

5.1.2. Обратные клапаны и гидрозамки

Обратные клапаны предназначены для пропускания потока рабочей жидкости в одном направлении и для перекрытия потока рабочей жидкости в обратном.

В отрасли строительного и дорожного машиностроения разработаны семь типоразмеров обратных клапанов одного конструктивного исполнения с условным проходом от 6 до 32 мм.

На мобильных машинах наибольшее применение находят клапаны с условным проходом 16, 20, 25 и 32 мм. Основные параметры обратных клапанов приведены в табл. 5.9 /5/.

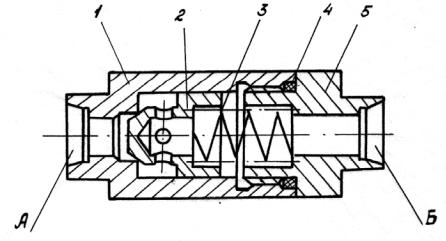

Рис. 5.6. Обратный клапан:

1 – корпус; 2 –клапан; 3 – пружина; 4 – кольцо уплотнительное; 5 – штуцер; А – подвод рабочей жидкости; В – отвод рабочей жидкости

179

Гидрозамки предназначены для пропускания потока рабочей жидкости в одном направлении и перекрытия его в обратном направлении при отсутствии управляющего воздействия и пропускания потока в обоих направлениях при наличии управляющего воздействия.

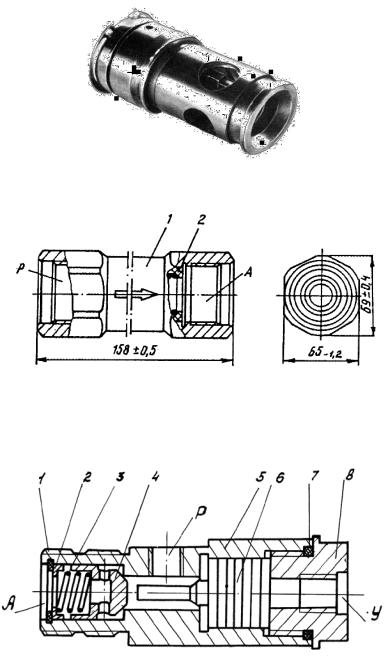

Общий вид обратного клапана 530.25.00 приведен на рис. 5.7, а клапана 531.20.00 – на рис. 5.8.

Техническая характер ст ка обратных клапанов типов 530… и 531… приведена в табл. 5.10.

Рис. 5.9. Гидрозамок:

1 – стопорное кольцо; 2 –шайба; 3 – пружина; 4 – клапан; 5 – корпус; 6 – поршень; 7 – кольцо уплотнительное; 8 – штуцер; Р – подвод

рабочей жидкости; А – отвод рабочей жидкости; У – управление
