четвертое плавающее положение, при котором обе полости гидроцилиндра или гидромотора соединяются со сливной магистралью.

По конструктивным признакам различают моноблочные и секционные распределители.

В моноблочных распределителях все золотники размещены в одном корпусе.

При секционном исполнении золотники расположены в отдельных рабочих секциях, которые соединяют в единый блок с напорной и сливной секциями при помощи стяжных винтов или шпилек. Предохранительный и обратный клапаны обычно расположены в напорной секции.

Гидрораспределитель составляется из унифицированных секций:

предусмотрены отраслевым стандартом ОСТ 22–829–74. Секционные гидрораспределители рассчитаны на номинальное

давление 16 МПа, предназначены для управления исполнительными механизмами строительных и дорожныхАмашин, эксплуатируемых на рабочих жидкостях вязкостью от 6 до 1600 сСт при температуре окружающей среды от – 40 доб+ 50 °С.

Гидрораспределители о означают буквой P , затем указывают условный проход в мми, номинальное давление в кгс/см2 и далее перечисляют обозначен я всех секций в порядке их установки, начиная с напорной. ПриСустановке нескольких одинаковых рабочих секций подряд перед обозначен ем секций цифрой указывается их число.

Пример условного обозначения гидрораспределителя с условным проходом 25 мм и номинальным давлением 160 кгс/см2 (16 МПа), состоящего из напорной секции 20, одной рабочей секции 01, одной рабочей секции 02.1, одной промежуточной секции 10.4, одной рабочей секции 07 и сливной секции 30, запишется следующим образом: гид-

рораспределитель Р–25.160–20–01–02.1–10.4–07–30 ОСТ 22–829–74.

Распределители типа Р применяются на экскаваторах различных типоразмеров, на коммунальных машинах, манипуляторах.

Распределитель типа РС является секционным и применяется на автомобильных кранах, погрузчиках.

Распределитель типа РМ является моноблочным и применяется на автомобильных кранах, автогрейдерах, автогидроподъемниках, машинах коммунального хозяйства.

166

Технические характеристики секционных гидрораспределителей Андижанского машиностроительного завода при вязкости рабочей жидкости 30 ± 3 сСт приведены в табл. 5.2 /5, 10/.

Ковровский экскаваторный завод выпускает секционные гидрораспределители с условным проходом 32 мм, рассчитанные на номинальное давление 25 МПа.

Технические характеристики этих гидрораспределителей приведены в табл. 5.3 /5/.

167

Таблица 5.3

Технические характеристики секционных гидрораспределителей на номинальное давление 25 МПа с условным проходом 32 мм

Гидрораспределитель секционный типа РС… состоит из отдельных секций: напорной, рабочих и сливной. Секции между собой стянуты болтами, в стыках между секциями установлены уплотнительные кольца. Количество рабочих секций может быть от одной до пяти. На рис. 5 .1 изображен гидрораспределитель секционный типа РС с пятью рабочими, напорной и сливной секциями.

Рабочая секция состоит из корпуса и золотника. В напорной секции встроены предохранительный, обратный клапаны, на рабочей секции также может быть установлен блок клапанов с встроенными предохранительными и обратными клапанами.

Через напорную секцию осуществляется подвод рабочей жидкости к гидрораспределителю. При нейтральной позиции золотников

168

рабочая жидкость проходит через все рабочие секции по переливному каналу и через отвод в сливной секции поступает в сливную магистраль.

Обратный и предохранительный клапаны в напорной секции расположены в параллельных ветвях. При перемещении золотника рабочей секции в одну из рабочих позиций переливной канал перекрывается и рабочая жидкость подается в один из рабочих отводов, второй отвод соединяется со сливным каналом.

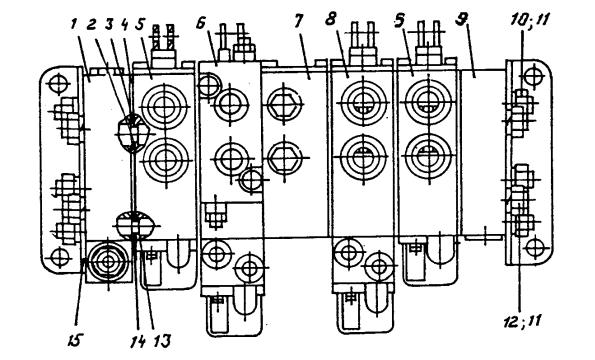

Р с. 5.1. Г дрораспределитель РС25.20:

1 – секция напорная; 2, 13 – бандажи; 3, 14 – кольца резиновые; 4 – пластина

уплотнительная; 5 – секция рабочая с пружинным возвратом; 6 – секция рабочая с пружинным возвратом, одновременным управлением

тормозом и блоком предохранительных клапанов; 7 – секция промежуточная с тремя обратными клапанами; 8 – рабочая секция с пружинным возвратом и одновременным управлением тормозом; 9 – секция сливная;

10, 12 – шпильки; 11 – гайка; 15 – угольник

По мере перемещения золотника сечение переливного канала уменьшается (при возврате в нейтральную позицию – увеличивается), тем самым увеличивая поток, поступающий в рабочий отвод. Величина потока при определенном смещении золотника зависит от нагрузки в рабочем отводе. При нагрузке, превышающей установленную, поток сливается через предохранительный клапан, сливная полость которого соединена со сливным каналом рабочих секций и от-

169

водом в сливной секции. Переливной канал может иметь как раздельный слив, так и совмещенный со сливом рабочих секций в сливной секции.

Рабочие секции имеют несколько вариантов схем золотников: трехпозиционный, четырехпозиционный с плавающим положением золотника с фиксацией золотника в рабочей и нейтральных позициях, с пружинным возвратом золотника в нейтральную позицию и т.д.

На рабочую секцию может быть установлен блок перепускных клапанов с двумя встроенными предохранительными клапанами на каждом рабочем отводе, которые перепускают рабочую жидкость из магистрали с высоким давлением в рабочую магистраль с низким (сливным) давлением.

Имеется блок перепускных клапанов со встроенными подпиточными клапанами. В этом случае при срабатывании предохранительного клапана слив рабочей жидкости осуществляется в сливной канал

секции.

Между рабочими секциями можетДбытьИустановлена промежуточная секция со встроенным обратным клапаном.

Схема каналов в промежуточной секции обеспечивает в одном варианте последовательное соединение (поочередное выполнение двух операций), в другом – объединение двух потоков, один из которых
