Основные конструктивные размеры крепления «Широкая проушина» приведены в табл. 4.10.

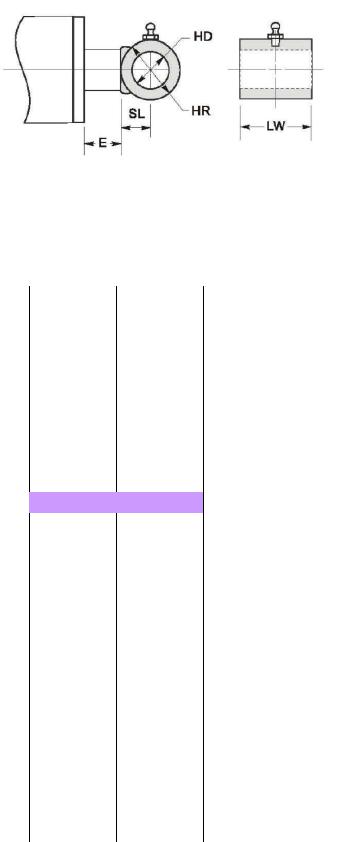

Рис. 4.6. Монтажные крепления штока типа «Широкая проушина»

Таблица 4.10

Основные размеры крепления штока «Широкая проушина» [40]

								Д
	Номер		Диаметр		HD		LW			SL	HR		E
			штока, мм
1		2			3	4			5		6	7
										И
	СТ01	25			25	63			20		45	20
	СТ02	25			30	63			20		50	20
	СТ03		30		25		63			20	45		20
	СТ04		30		30		63			20	50		20
	СТ04		30		30		63			20	50		20
	СТ05		30		25		63			20	45		20
				и
	СТ06	30			30	А63			20		50	20
	СТ07	35			25	63			20		45	20
			С		30б63
	СТ08	35			30б63				20		50	20
	СТ09		40		25		63			20	45		20
	СТ10		40		25		70			20	45		20
	СТ11		40		30		63			20	50		20
	СТ12	40			30	70			20		25	20
	СТ13	40			40	70			25		63	20
	СТ14	45			25	63			25		45	20
	СТ15		45		25		70			25	45		20
	СТ16		45		30		70			25	50		20
	СТ17	45			30	80			25		50	20
	СТ18	45			40	70			25		63	20
	СТ19	45			40	75			25		63	20
	СТ20		45		45		63			30	70		20
	СТ21		45		45		75			35	70		20
	СТ22		45		45		80			35	70		20
	СТ23		45		50		90			35	75		20
	СТ24	45			60	90			35		75	20

156

Окончание табл. 4.10

СТ25	50			25	63			20		45	20
СТ26	50			25	70			20		45	20
СТ27		50		30		70			25	50		20
СТ28		50		30		80			25	50		20
СТ29	50			40	70			25		63	20
СТ30	50			40	75			25		63	20
СТ31	50			45	63			30		70	20
СТ32		50		45		75			30	70		20
СТ33		50		45		75			30	70		20
СТ34		50		45		80			30	70		20
СТ35	50			50	90			35		75	20
СТ36	63			60	90			35		75	20
СТ37	63			30	70			25		50	20
СТ38		63		40		70			25	63		20
СТ39		63		40		75			25	63		20
СТ39		63		40		75			25	63		20
СТ40		63		45		80			30	70		20
							Д
СТ41	63			50	90			35		75	20
CT42	63			65	130			40		90	20
									И
CТ43	75			40	110				30	63	20
СТ44		75		45		120			30	70		20
СТ45		75		50		90			35	75		20
СТ46		75		60		130			40	90		20
СТ47	75			65	130			40		90	20
			и
СТ48	75			70	А130			40		90	20
СТ49	90			40	110			30		63	20
		С		б
СТ50		90		45		120			30	70		20
СТ51	90			50	120			35		75	20
СТ52	90			60	130			40		80	20
СТ53	90			60	130			40		90	20
СТ54	90			70	130			45		100	20
СТ55		90		75		130			50	100		20
СТ56		100		45		120			30	70		20
СТ57		100		50		130			35	75		20
СТ58	100			60	130			40		80	20
СТ59	100			60	130			40		90	20
СТ60	100			70	130			45		100	20
СТ61		100		75		130			50	100		20
СТ62		115		45		130			30	70		20
СТ63		115		50		130			35	75		20
СТ64	115			60	130			40		80	20
СТ65	115			60	130			40		90	20
СТ66	115			70	130			45		100	20

157

Монтажное крепление крышки типа «Вилка» изображено на рис. 4.7.

Основные размеры крепления крышки «Вилка» представлены в табл. 4.11.

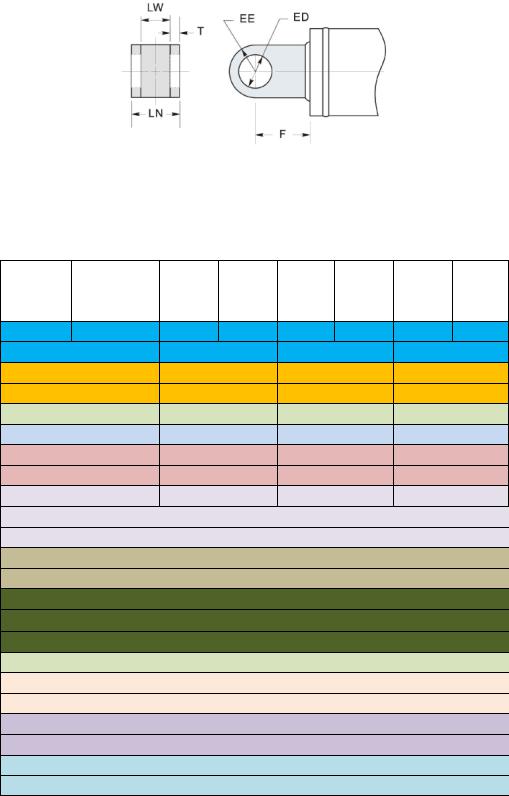

	Рис. 4.7. Крепление крышки «Вилка»
						Таблица 4.11
					И
	Основные размеры крепления крышки «Вилка» [40]
Номер	Диаметр	ED	LW	T	LN		EE	F
	поршня,
	мм		А
ЕС 01	50	25	30	15		65	20	30
ЕС02	50	25	30	15		60	25	50
		б		Д15
ЕС03	63	25	30	Д15		65	20	30
ЕС04	63	25	30	15		60	25	50
ЕС05	75	25	30	15		60	25	50
ЕС06	80	25	40	20		60	30	40
ЕС07	90	25	30	15		60	25	50
ЕС08	90	30	40	20		80	30	50
ЕС09	100	25	30	15		60	25	50
ЕС10	100и35		50	25	100		40	55
ЕС11	100	40	40	25		90	40	50
ЕС12	115	30	40	20		80	30	50
ЕС13	С115	40	40	25		90	40	50
ЕС14	130	40	55	25	105		40	63
ЕС15	130	45	55	25	105		45	55
ЕС16	130	45	64	30	130		55	55
ЕС17	140	45	55	30	120		45	55
ЕС18	150	50	64	30	130		60	63
ЕС19	150	50	65	30	130		50	63
ЕС20	180	60	65	30	130		63	75
ЕС21	180	60	75	40	150		75	75
ЕС22	205	75	75	40	150		80	80
ЕС23	205	75	80	40	155		75	100
			158

Монтажное крепление крышки типа «Широкая проушина» изображено на рис. 4.8.

Основные размеры крепления крышки «Широкая проушина» представлены в табл. 4.12.

										И

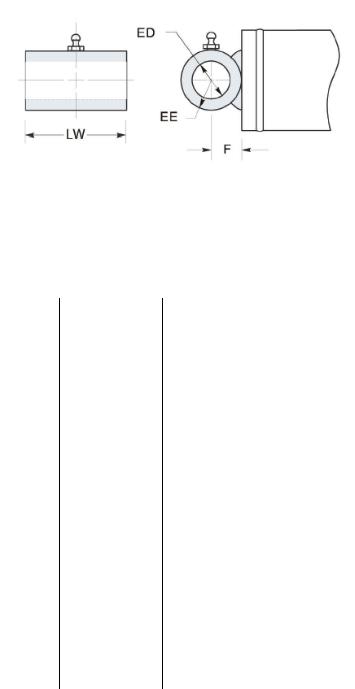

			Рис.4.8. Крепление крышки «Широкая проушина»
													Таблица 4.12
	Основные размеры крепления крышки «Широкая проушина» [40]

Номер			Диаметр			ED	А					F		EE
Номер			Диаметр			ED			LW			F		EE
			поршня, мм
						б
ЕТ01		50			25				75Д		26		20
ЕТ02		63			25			80			26		20
				и
ЕТ03		75			25			95			26		20
ЕТ04		75			30			110			25		25
ЕТ05			80			30			110			25		25
ЕТ06			90			30			110			25		25
ЕТ07			100			30			120			25		25
ЕТ08		100			40			120			30		30
ЕТ09		115			30			135			25		25
ЕТ10		115			40			140			30		30
			С

ЕТ11			130			40			150			30		30
ЕТ12			130			45			150			30		35
ЕТ12			130			45			150			30		35
ЕТ13			140			45			180			30		35
ЕТ14		140			50			180			35		40
ЕТ15		150			50			180			35		40
ЕТ16		180			60			210			40		45
ЕТ17			205			75			235			50		50

159

4.2. Зарубежные гидроцилиндры

Гидроцилиндры немецкой фирмы «Rauh» имеют следующие рабочие характеристики: максимальная скорость перемещения поршня 30 м/мин (0,5 м/с), максимальное рабочее давление 20 МПа, работают при температуре окружающей среды –20…+80 °С /41/.

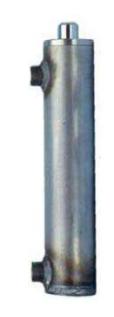

На рис. 4.9 показан гидроцилиндр фирмы «Rauh» (Германия).

В табл. 4.13 приведены основные конструктивные параметры гидроцилиндров фирмы «Rauh».

				И
			Д
		А
		б
	Р с. 4.9. Г дроцилиндр двустороннего
	С	действия /41/			Таблица 4.13
	Основныеипараметры гидроцилиндров «Rauh» /41/				Таблица 4.13
	Основныеипараметры гидроцилиндров «Rauh» /41/
Диаметр	Диаметр	Ход поршня L, мм			Обозначение
поршня D,	штока d, мм
мм
1	2		3		4
25	16	50, 100, 150, 200, 500			256449…51
32	20	50, 100,150, 200, 250, 300,400,500			256452…58
40	20	100, 150, 200, 250, 300, 350, 400, 450,			256459…66
			500
40	25	150, 200, 250, 300, 350, 400, 450,			256467…76
			500,550, 600
50	25	100, 150, 200, 250, 300, 350, 400, 450,			256477…89
		500, 550, 600, 800,1000
50	30	150, 200, 250, 300, 350, 400, 450,			243142…45
		500,550, 600, 800, 1000

160
